重型万向平板脚轮三维设计作品

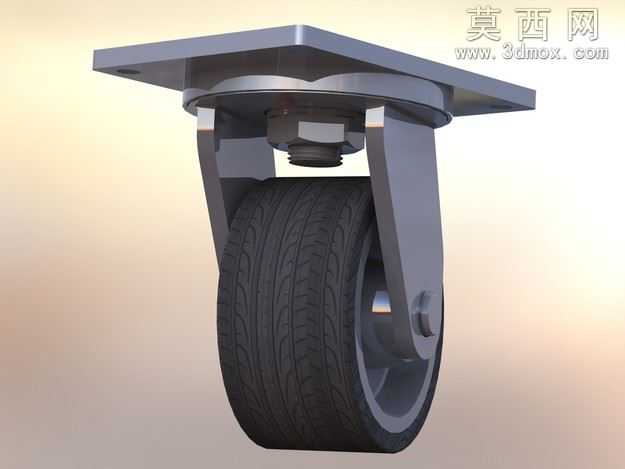

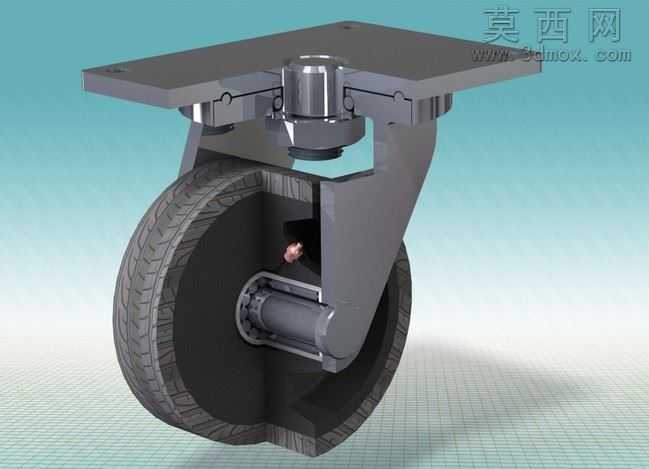

本作品为重型万向平板脚轮的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先从顶部安装平板开始绘制，精准还原平板上的安装孔位分布、板件厚度与边缘倒角细节，保证安装对接的尺寸精度。回转支撑结构部分，对中心转轴、上下推力轴承配合位、旋转限位结构进行了分层建模，清晰呈现万向转动的配合间隙与装配关系，确保转动结构的运动逻辑符合实际工业脚轮的使用需求。支架部分采用双侧支撑臂结构，建模时还原了支撑臂的折弯弧度、加强筋结构以及轮轴安装孔的同轴度要求，兼顾结构强度与轻量化的设计平衡。滚轮部分单独完成胎面与轮毂的装配建模，胎面精细刻画了纵向排水沟槽与横向防滑纹路的纹理细节，还原橡胶轮胎的防滑设计特征，轮毂则还原了金属轮芯的辐板结构、轮轴配合孔与侧边紧固螺母的细节特征。渲染阶段针对不同部件匹配对应材质，顶部安装板与金属支架赋予哑光金属漆材质，添加细微的磨砂颗粒质感模拟铸钢件的表面处理效果，转轴与紧固螺栓赋予亮面金属材质，突出机加工零件的光洁质感，轮胎部分赋予黑色橡胶材质，调整材质的粗糙度与反光度，还原橡胶材质的哑光弹性视觉特征，轮毂部分赋予深灰色硬质金属材质，区分于支架的铸钢质感。场景布光采用柔和的侧上方主光搭配底部补光，弱化硬阴影突出结构轮廓，同时添加微弱的环境反射提升金属部件的真实质感。设计思路上围绕重型承载的使用需求，优化了支架的受力结构，加宽支撑臂的受力截面，加大回转支撑的接触面积，轮胎采用宽胎面设计提升承载能力与行驶稳定性，整体结构完全符合工业重载脚轮的设计规范，可直接用于产品展示、结构验证以及生产参考。
