金属材质离合器轴承组件三维结构设计

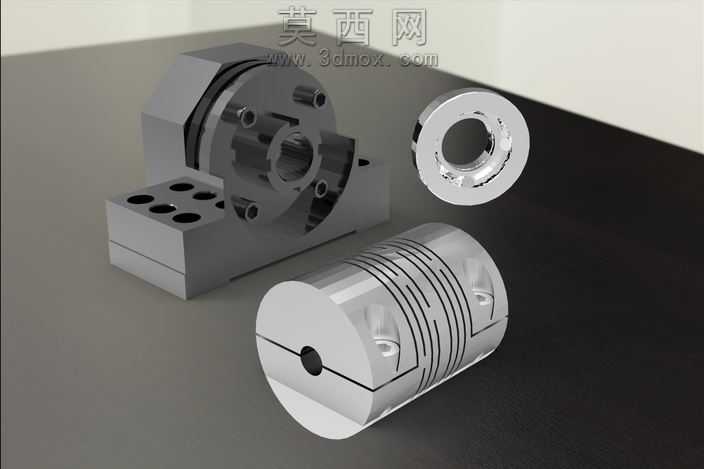

本作品为离合器轴承组件的三维设计成果，建模阶段严格遵循机械传动零部件的实际尺寸比例与装配逻辑，对轴承座主体、弹性联轴器、锁紧挡圈三个核心组成部分分别进行参数化建模，确保各零件的配合公差符合机械设计通用标准。其中轴承座部分采用一体式块状基座设计，精准还原了基座上的安装定位孔、轴承容纳腔、侧边锁紧螺纹孔的结构细节，孔位的排布、孔径与孔深的参数均参考实际同类型离合器轴承的安装需求设定，保证模型可直接用于装配模拟验证。弹性联轴器部分还原了平行切槽式弹性结构的细节，槽路的间距、深度以及端部的锁紧顶丝孔都做了精细化建模，清晰展现该类联轴器通过弹性形变补偿两轴径向、角向偏差的结构原理。锁紧挡圈部分还原了环形薄壁结构与端面定位槽的细节，准确体现其在组件中起到轴向限位、固定轴承内圈位置的功能。渲染阶段采用Keyshot完成材质与场景搭建，所有金属零件均赋予哑光不锈钢材质，调整材质的粗糙度、反射率参数还原真实机加工金属零件的表面质感，基座部分的金属表面做了细微的喷砂质感处理，联轴器与挡圈部分则做了精车后的细腻金属光泽区分，通过不同的表面质感区分不同加工工序的零件特征。场景搭建采用简洁的深灰色哑光台面作为承载，搭配柔和的三点布光方案，主光从侧上方打亮零件的主体结构，辅光弱化阴影区域的死黑问题，轮廓光勾勒金属零件的边缘轮廓，避免金属材质在渲染中出现过曝或细节丢失的问题，最终渲染效果清晰展现了各零件的结构特征与装配关系，可用于机械设计教学演示、产品结构展示、装配工艺说明等场景。整个设计过程从零件功能出发，先梳理离合器轴承组件的传动逻辑与各零件的配合关系，再逐一完成单个零件的结构建模，最后完成整体装配校验，确保模型不存在结构干涉、配合错位的问题，完整还原了该类传动部件的真实结构特征。
