框架式户外自动烧烤设备结构设计

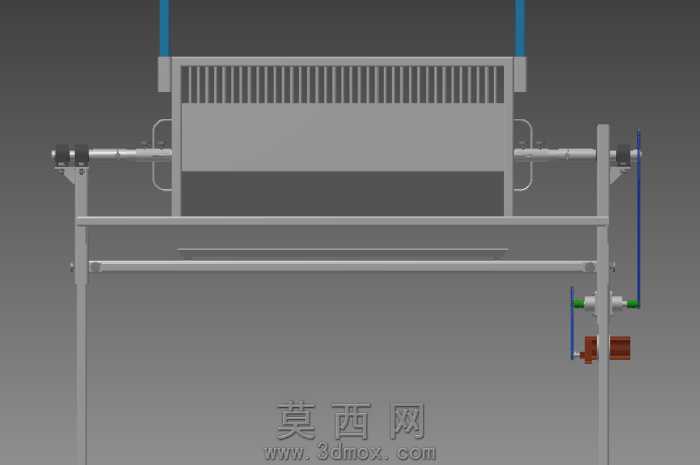

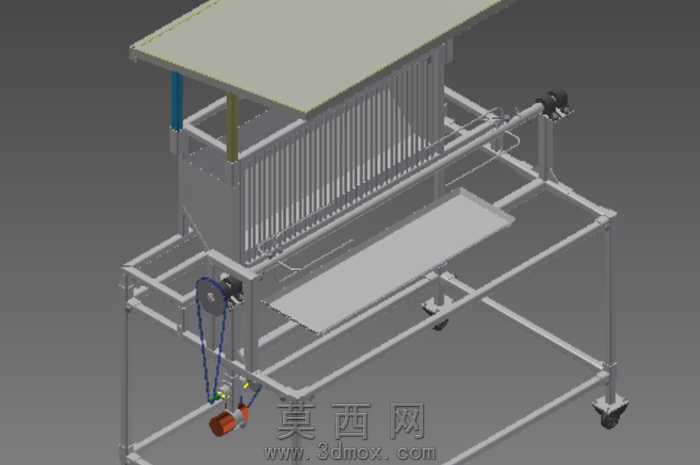

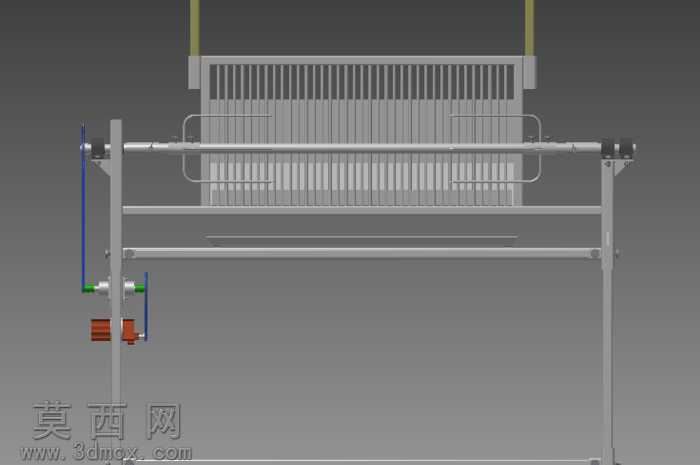

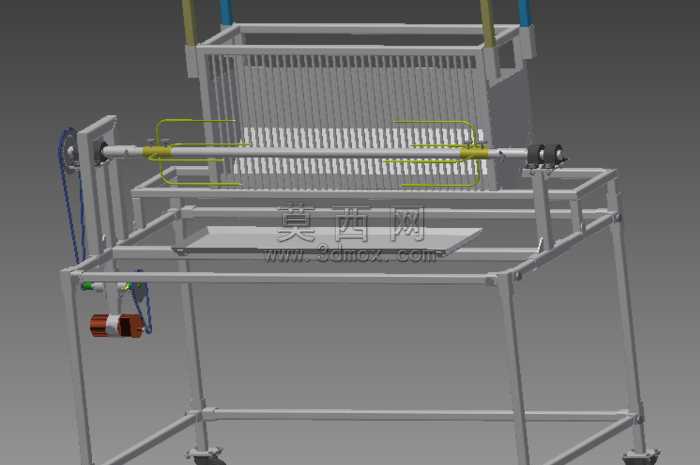

本作品为户外烧烤设备的三维结构模型，采用自底向上的三维建模思路完成整体搭建，首先对底部支撑框架进行基准定位，以标准铝型材搭建矩形承载底座，在底座四角配置带刹车功能的万向脚轮，兼顾设备移动灵活性与放置稳定性，脚轮与框架连接处设计加强筋结构，避免长期承重出现连接变形。中部为核心烧烤作业区域，设计可抽拉式置物托板，托板两侧配置线性导轨实现顺滑抽拉，托板表面预留沥油槽结构，方便使用过程中收集油污；烧烤腔体采用栅格式侧壁设计，既保证内部通风供氧，又可阻挡炭块外溢，腔体上方配置可开合的平顶遮罩，遮罩通过两侧立柱实现升降调节，立柱内置阻尼定位结构，可根据烧烤火力需求调整遮罩高度，兼顾挡灰与保温功能。设备两侧配置手动传动组件，包含绕线轮、牵引绳索与配重块，可实现烤网的高度调节，无需手动接触高温部件即可调整食材与热源的距离，传动绳索采用耐高温材质建模，配重块与框架之间设计导向滑槽，避免升降过程中出现卡顿偏移。建模过程中对所有连接部位做了干涉检查，确保各运动部件活动行程内无碰撞，材质渲染上区分金属框架的哑光磨砂质感、遮罩的金属漆面质感、传动绳索的编织纹理质感、脚轮的橡胶防滑质感，整体结构布局紧凑合理，充分考虑户外使用的实用性与操作安全性，各功能模块分区明确，既满足烧烤作业的功能需求，又通过框架式设计减轻整体重量，方便户外转运使用，所有零部件均按实际加工尺寸比例建模，可直接作为结构优化、实物打样的参考依据。
