V型八缸发动机曲柄连杆机构三维建模作品

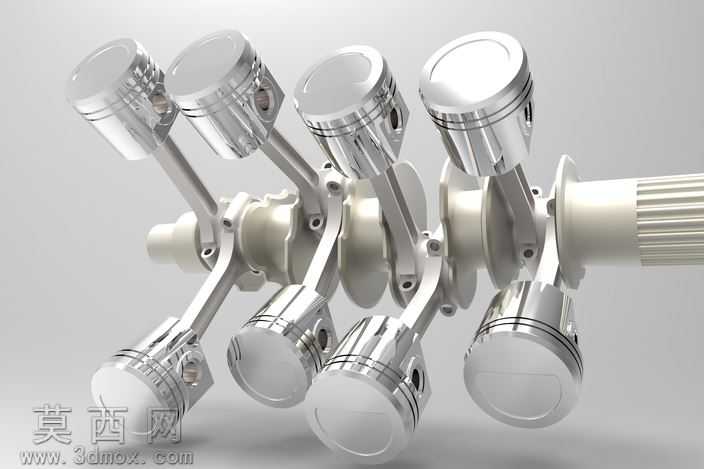

本作品为V型八缸发动机核心曲柄连杆机构的三维建模成果，建模过程严格遵循内燃机动力传递的机械原理，还原V8发动机经典的90度夹角气缸布局，将八组活塞、连杆与曲轴的装配关系精准复现。建模阶段先完成曲轴的参数化构建，依据V8发动机的点火顺序与做功间隔，精准设计八个曲柄销的相位角度，确保各缸做功行程均匀错开，保障动力输出的平顺性，曲轴的主轴颈、曲柄销、平衡块均按照真实机械加工的尺寸比例搭建，还原平衡块抵消往复惯性力的结构设计。随后完成活塞组件建模，包含活塞本体、活塞环槽、活塞销座的细节结构，活塞顶部的燃烧室凹坑造型依据典型V8发动机的燃烧室形态设计，活塞裙部的型线也做了符合实际工况的简化还原，保证活塞在气缸内往复运动的结构合理性。连杆部分采用分体式大头结构建模，还原连杆大头与曲柄销配合、小头与活塞销连接的装配关系，杆身采用经典的工字形截面设计，兼顾轻量化与结构强度的设计逻辑。材质渲染阶段，为活塞、连杆、曲轴等运动部件赋予抛光金属材质，模拟钢制零部件的金属光泽与表面精加工质感，通过光影调整突出各部件的曲面轮廓与装配间隙，清晰展现V8发动机两列气缸交错布置、八组活塞同步联动的结构特征。整体建模遵循自上而下的设计思路，先搭建整体装配骨架确定各部件的相对位置，再逐个完成零件的细节建模，最后完成整体装配校验，确保各运动部件之间无干涉，能够直观展现V8发动机将活塞往复直线运动转化为曲轴旋转运动的工作过程，清晰呈现内燃机核心动力部件的机械结构逻辑。
