电子设备用铝挤压梳齿型散热构件

　　在中小功率电源类电子设备的热管理设计环节，散热构件的选型与结构适配直接决定核心功率器件的长期运行稳定性，这款铝挤压成型的梳齿型散热件，正是针对板载安装的电源变压器、整流桥堆等发热元器件开发的配套散热结构，适配自然对流散热工况下的热耗散需求，无需额外加装强制风冷组件即可满足常规温升控制要求。从实际应用场景来看，这类散热构件广泛覆盖桌面式电源适配器、工业控制板卡供电模块、小功率逆变装置、低压直流供电设备等领域，安装位置通常紧贴功率器件的发热面，通过导热硅脂或导热垫片填充接触间隙，将器件工作产生的焦耳热快速传导至散热齿区域，再通过齿片间的空气自然对流将热量散发到周边环境中，避免核心器件因结温过高触发过热保护、加速绝缘老化甚至出现热击穿失效。

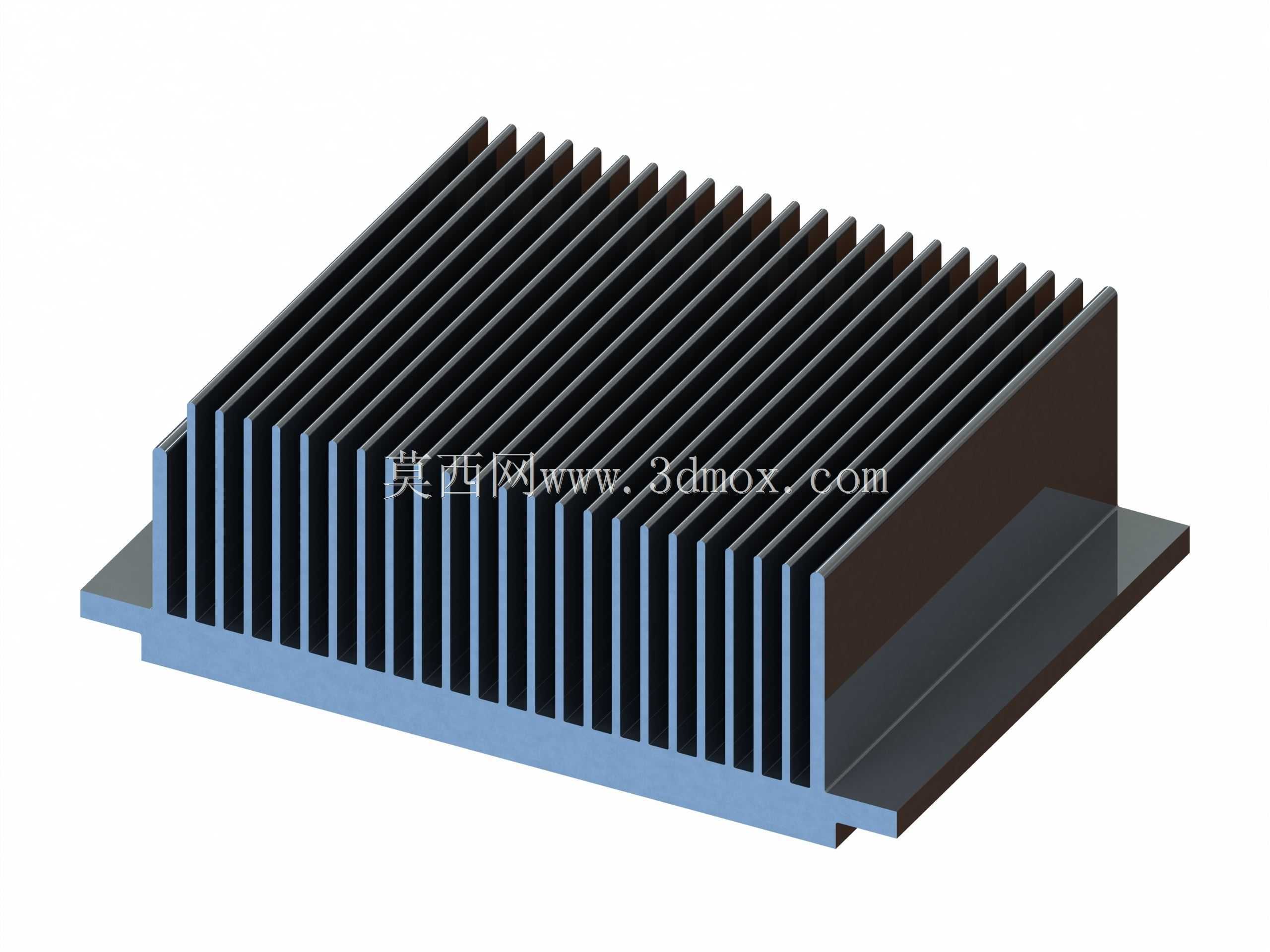

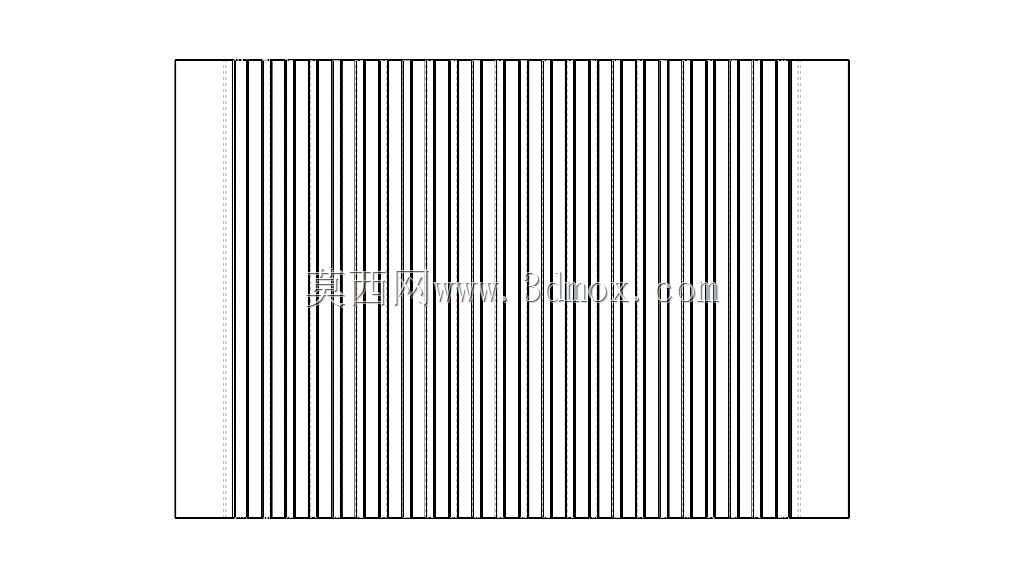

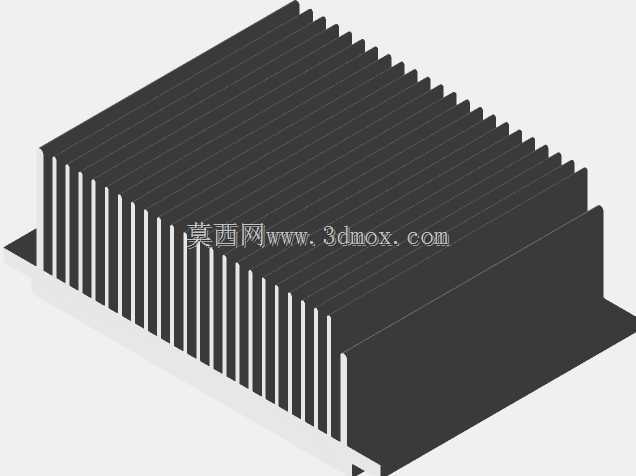

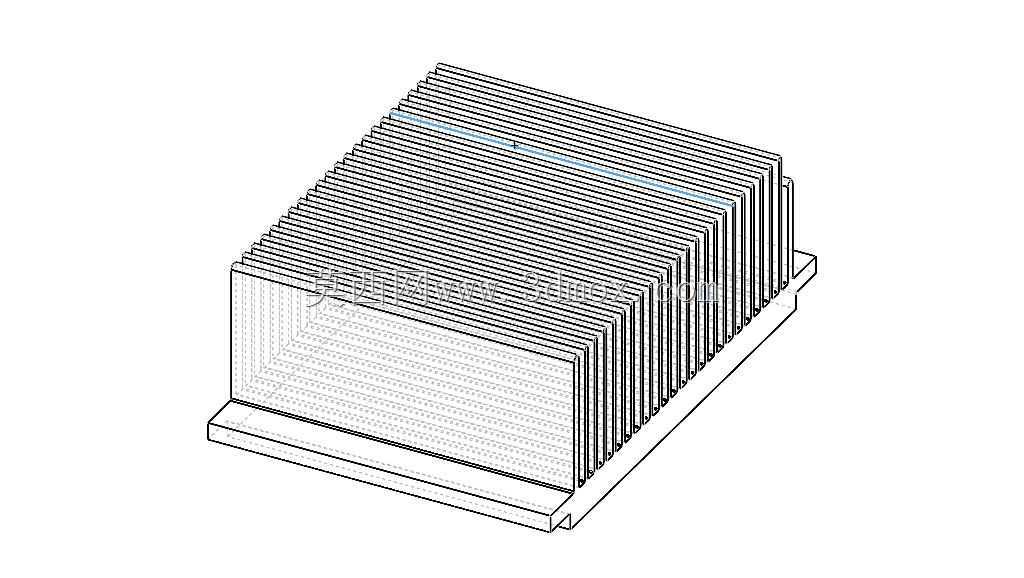

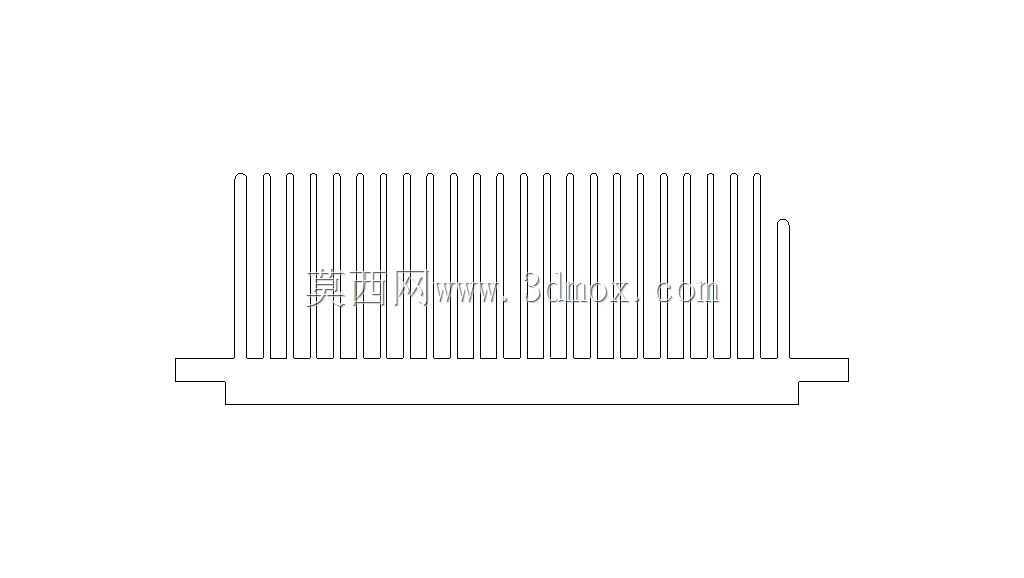

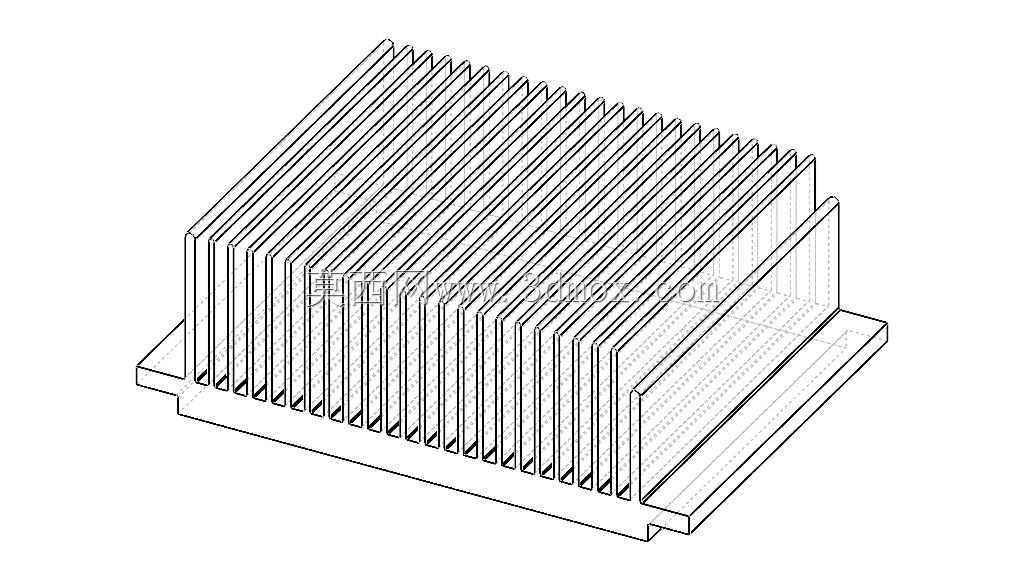

　　从结构设计思路来看，这款散热件采用成熟的铝挤压一次成型工艺，基材选用导热性能优异的铝合金材质，兼顾导热效率与结构强度，同时挤压成型的生产方式可实现批量化生产时的尺寸一致性，降低单件加工成本。整体结构分为底部安装基板与上部散热齿两部分，底部基板为平整实心结构，厚度经过优化设计，既保证热量在基板平面内的快速均温扩散，避免局部热堆积，又控制整体重量与材料成本；上部采用等间距平行直齿结构，齿片厚度、齿间距经过热仿真优化，在有限的外形尺寸范围内最大化拓展有效散热面积，同时保证齿间空气流道通畅，自然对流状态下空气可顺着齿间缝隙顺畅流通，带走齿片表面的热量，不会出现流道堵塞导致的散热效率骤降问题。齿片高度与整体外形尺寸匹配常规板载功率器件的安装空间，不会与周边电容、接线端子等元器件产生结构干涉。

　　从安装边界与外形尺寸来看，这款散热件的宽度为147毫米，长度为100毫米，整体高度为50毫米，安装基面平面度控制在合理公差范围内，保证与发热器件表面的贴合度，降低接触热阻。基板两侧预留的延伸边可根据实际安装需求加工安装孔位，支持螺丝固定、导热胶粘接等多种安装方式，适配不同PCB板的安装布局。齿片边缘做了轻微倒角处理，避免生产装配过程中划伤操作人员或损坏周边线材绝缘层。在实际选型适配时，需要先核算发热器件的稳态热耗散功率，结合设备允许的最高工作环境温度、器件最高允许结温，计算所需的总热阻，再匹配这款散热件的热阻参数，确认是否满足散热需求；同时需要核对安装空间的三维尺寸边界，确认散热件安装后与周边元器件、设备外壳之间预留足够的安全间隙，尤其是高压供电场景下，需要保证散热件与带电部件之间的电气间隙满足安规要求，避免出现爬电距离不足引发的安全隐患。

　　不同于插齿、铲齿等工艺制作的散热件，铝挤压成型的散热件齿片与基板为一体结构，不存在界面接触热阻，热量从基板传导到齿片的路径更顺畅，导热效率更高，同时整体结构强度更好，在常规振动工况下不会出现齿片松动脱落的问题，适配工业场景下的设备运行环境。在三维建模过程中，这类挤压件的建模可优先采用草图绘制截面轮廓后拉伸的方式完成，能够精准还原齿片的厚度、间距以及基板的结构特征，建模时需要注意拔模角度的设置，匹配实际铝挤压生产的工艺要求，避免出现无法脱模的结构特征；同时安装孔位的位置需要结合实际器件的安装孔距做参数化设计，方便后续根据不同应用场景快速调整尺寸，提升设计复用效率。对于结构设计从业者来说，这类标准散热件的选型与适配是电源类产品结构设计中的常见环节，需要平衡散热效率、安装空间、加工成本、装配工艺等多维度因素，不能盲目追求更大的散热面积而导致整体结构冗余，也不能为了压缩成本选用散热能力不足的构件导致产品可靠性下降。
