欧规20WUSB-C电源适配器结构

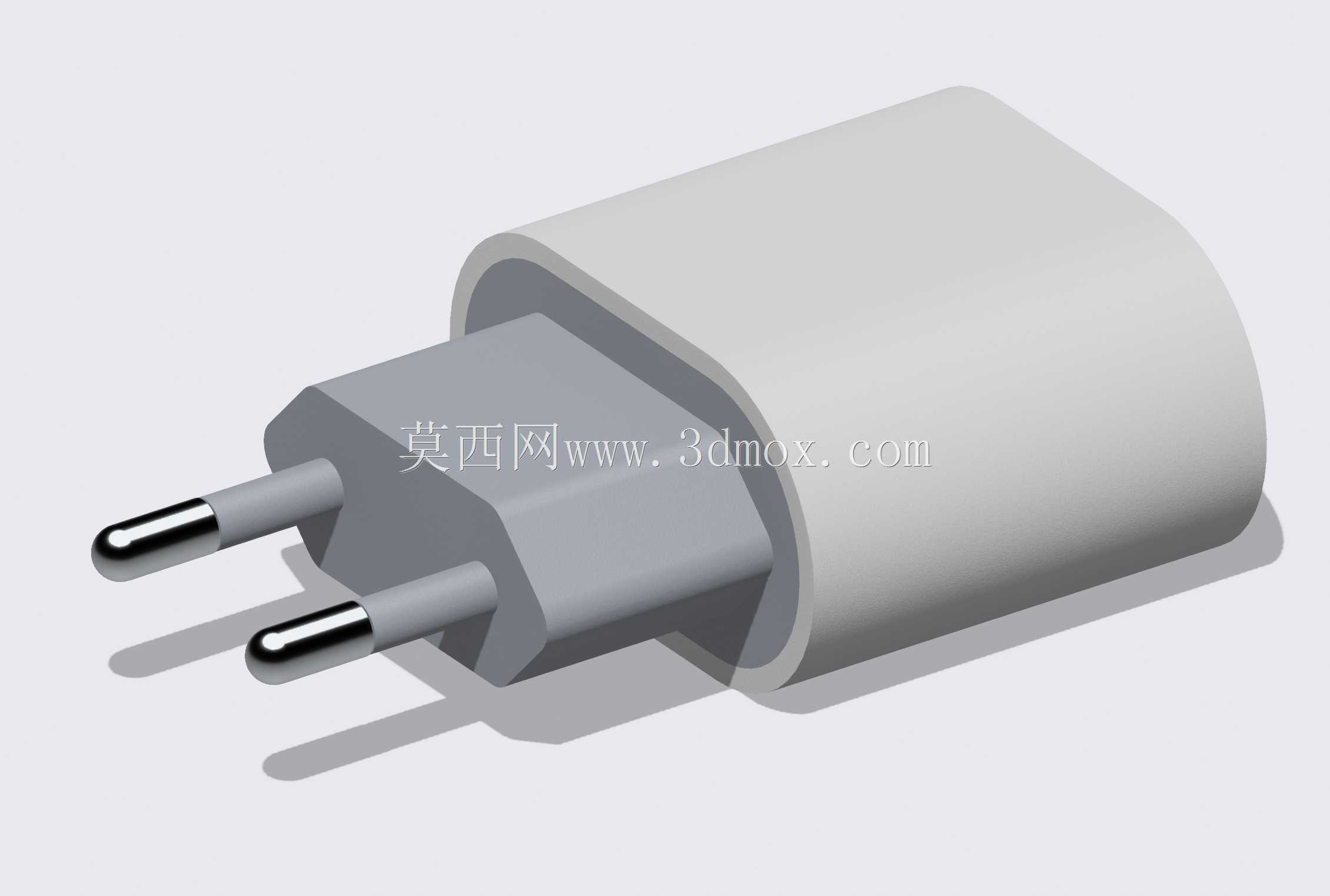

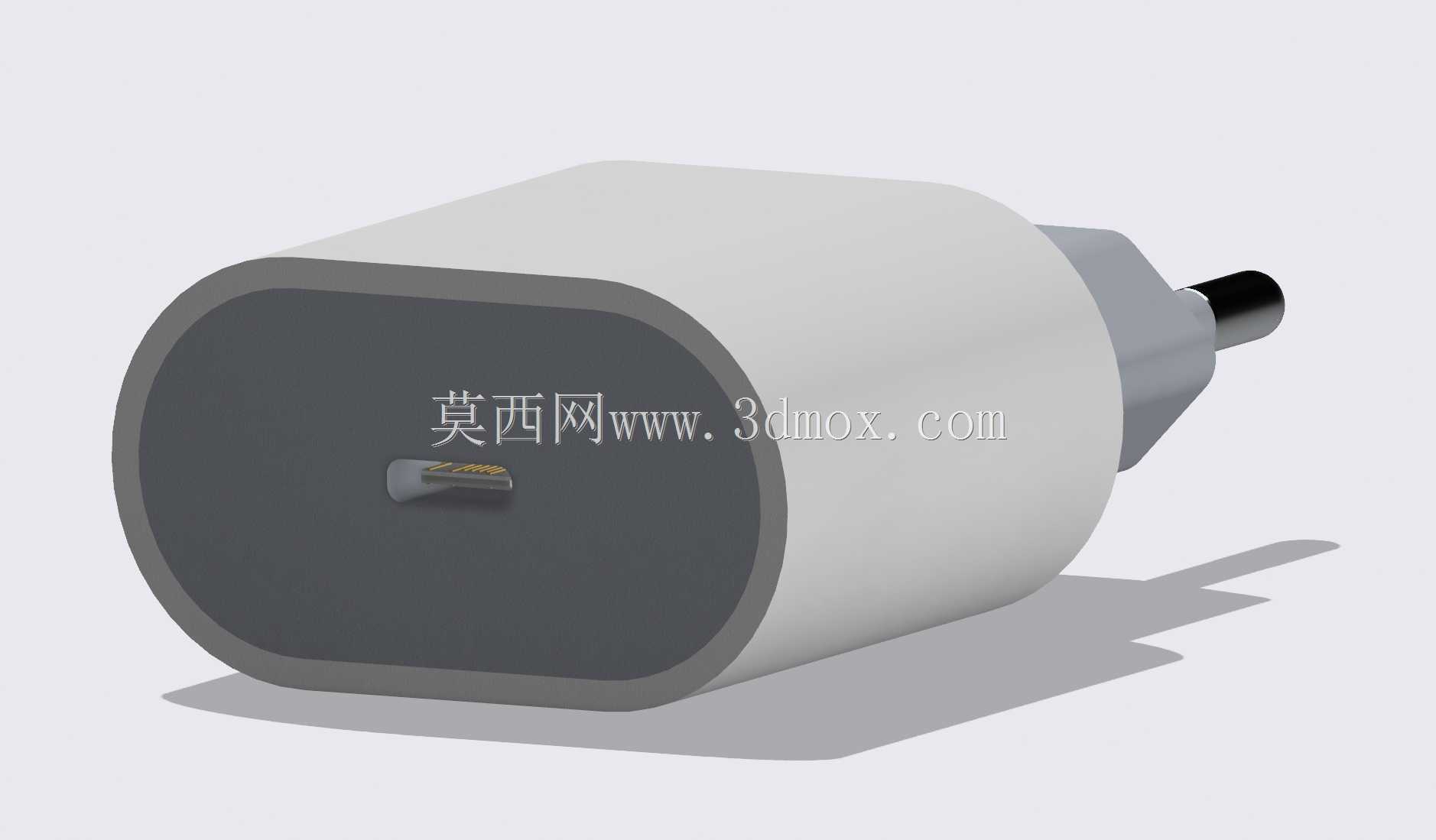

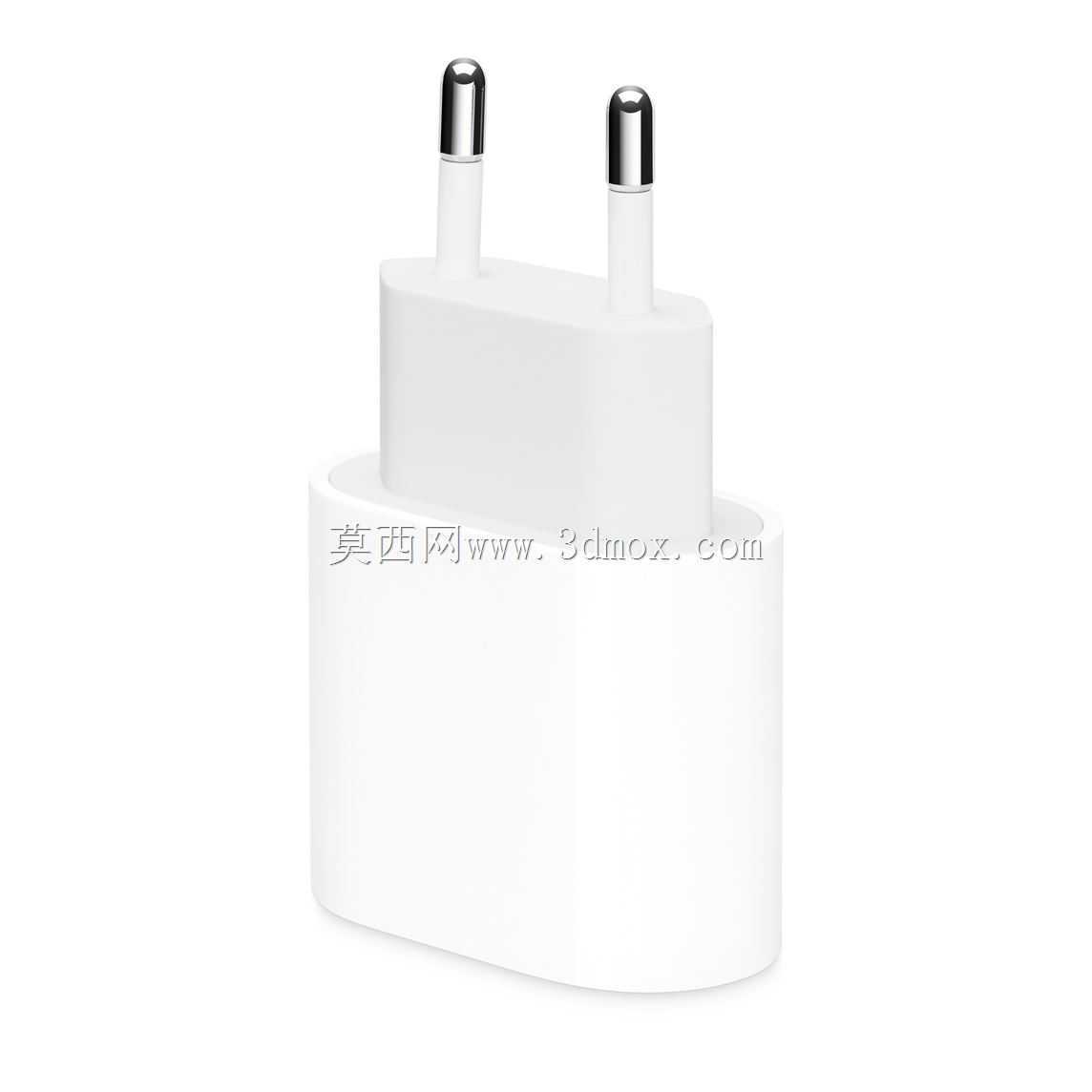

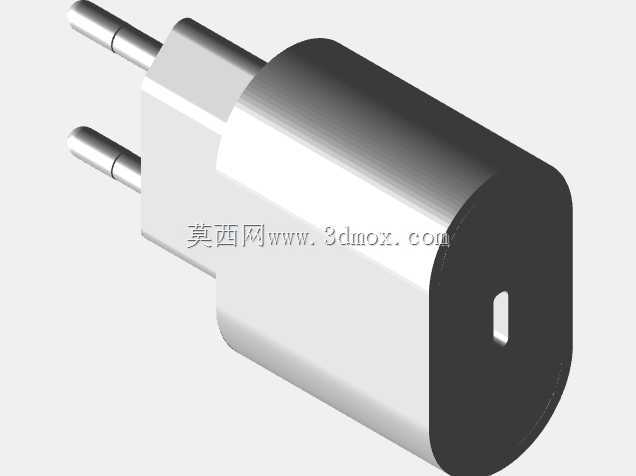

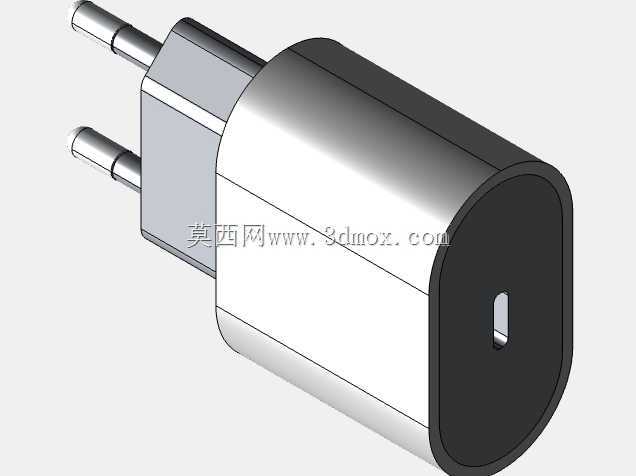

　　日常消费电子充电场景中，欧规插脚的20W USB-C电源适配器是面向欧盟区域市场的核心供电配件，这类适配器主要为iPhone、iPad等手持移动数码设备提供稳定的直流供电输出，替代传统5W低功率充电头，满足设备快速补能的使用需求。从结构设计层面看，这款适配器采用一体化无接缝外壳设计，插脚为欧标标准圆柱式结构，插脚中心间距、伸出长度完全符合CE认证对应的安规尺寸要求，插脚根部做了圆弧过渡处理，避免插拔过程中应力集中导致插脚断裂或外壳开裂。外壳整体采用高阻燃PC材质注塑成型，表面做细磨砂处理，既提升握持插拔时的摩擦力，也能减少日常使用中表面划痕的产生，外壳合模线位置设置在侧方非视觉主面，保证正面外观的整体性。内部结构布局上，高压侧与低压侧做了明确的隔离槽设计，满足安规爬电距离要求，变压器元件布置在壳体中心位置，配重均匀，插入墙面插座时不会出现单侧偏重下坠的情况。插脚与内部PCB板采用铆接连接方式，相比焊接结构抗振动性能更强，能够承受至少5000次以上的插拔循环而不出现接触不良问题。输出端的USB-C接口固定在壳体底部居中位置，接口周围做了0.3mm的凸台防护结构，避免插头插拔时外力直接作用在接口焊盘上导致焊盘脱落。

　　设计过程中首先确定插脚的安装基准面，以插脚所在平面为Z向基准，依次排布内部EMI滤波元件、整流桥、高频变压器、次级整流电路、协议识别芯片以及输出接口，所有元件的高度都控制在壳体内部净空尺寸以内，元件与壳体内壁之间预留0.5mm的安全间隙，既方便组装时的定位，也能避免元件顶壳导致外观面出现缩痕。壳体内部设置了多道定位筋，PCB板顺着定位筋滑入即可完成径向定位，不需要额外打螺丝固定，组装效率更高，同时定位筋也能起到加强壳体强度的作用，跌落时能够分散冲击力，减少内部元件受损概率。

　　从安装边界来看，这款适配器整体轮廓为圆角长方体，插脚伸出长度符合欧规墙插的插入深度要求，插入标准86型欧规墙面插座后，本体突出墙面的厚度控制在合理范围，不会遮挡相邻插座的插孔位置，多设备同时使用时不会出现空间干涉。实际使用过程中，这款适配器支持PD快充协议，能够根据接入设备的需求自动调整输出电压电流，在为手机充电时提供9V2.22A左右的功率输出，为平板充电时切换到对应电压档位，保证充电效率的同时避免过充损伤设备电池。

　　外壳的散热设计采用自然对流方式，壳体表面没有开设外露散热孔，避免灰尘、金属异物进入内部造成短路，依靠壳体本身的热传导将内部元件工作产生的热量散发到空气中，满负载工作时外壳表面温度控制在安规要求的安全阈值以内，不会出现烫伤使用者的情况。插脚的金属部分采用铜合金镀镍处理，导电性能良好同时抗氧化能力强，长期使用不会出现锈迹导致接触电阻增大发热的问题。在结构验证阶段，这类适配器需要通过插拔力测试、跌落测试、高低温循环测试、耐压测试等多项安规测试，建模过程中需要严格把控每个配合面的公差，插脚与外壳安装孔的配合公差控制在0.1mm以内，既保证插脚不会出现晃动，也不会因为公差过小导致组装困难。上下壳的配合采用卡扣加超声波焊接的方式，卡扣位置均匀分布在壳体四周，焊接后壳体的密封等级达到IP20以上，能够防止日常使用中手指触碰内部带电部件，同时也能阻挡较大尺寸的异物进入壳体内部。USB-C接口的金属外壳与内部电路的接地端可靠连接，能够屏蔽充电过程中的电磁干扰，避免对周边的无线设备造成信号影响。
