Holley终结者XMAX车载电控单元结构

　　在汽车性能改装与赛事级动力调校场景中，电控单元作为整车动力输出逻辑的核心载体，其安装适配性、结构可靠性直接决定整套动力改装方案的落地效果。本次还原的这款Holley终结者XMAX电控单元，是针对大马力改装车型开发的独立电控模块，主要用于替代原厂ECU实现喷油、点火、空燃比等核心动力参数的自定义标定，覆盖从自然吸气改装到涡轮增压、机械增压等不同动力升级方案的控制需求，适配美式肌肉车、改装皮卡、直线加速赛车等多种车型的动力升级场景。

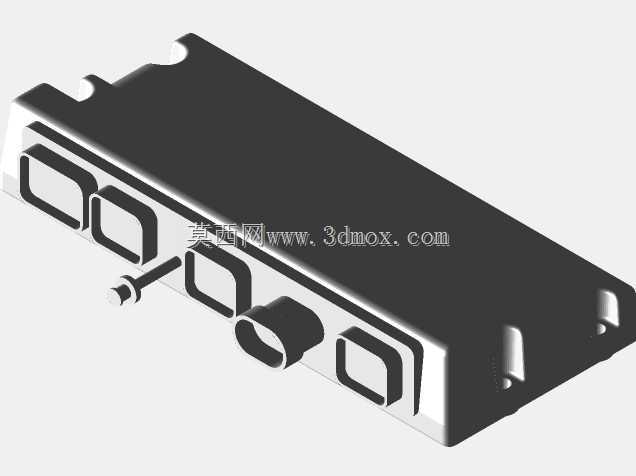

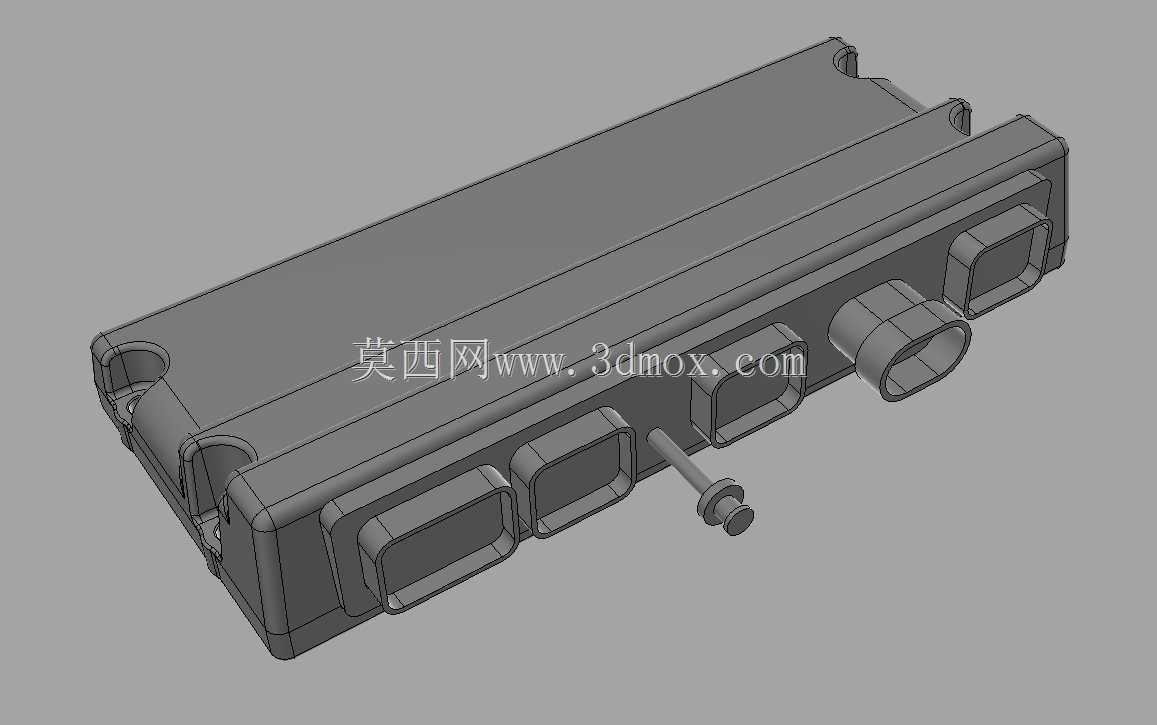

　　从实际装车使用的角度来看，这款ECU的外壳采用一体化压铸铝合金基材，表面做硬质阳极氧化处理，能够抵御发动机舱内的高温、油污以及行驶过程中的碎石冲击，外壳边缘设置的多道加强筋结构，既提升了壳体的抗扭刚度，避免车辆长期颠簸振动导致内部电路板接插件松脱，也增大了壳体与空气的接触面积，辅助内部功率元件被动散热，无需额外加装散热风扇即可满足大负荷工况下的散热需求。壳体侧面排布的多组接插件端口，分别对应喷油嘴驱动、点火信号输出、传感器信号采集、电源供电以及通讯调试接口，不同端口采用差异化的防呆外形设计，现场装车时可避免插错接口导致的元件烧毁问题，每个接口周边都设计了凸起的密封挡边，配套防水密封圈后可达到IP67级防护等级，即使在雨天行驶或者清洗发动机舱时，也不会出现进水短路的故障。

　　建模过程完全依托实物扫描点云数据逆向重构，首先对扫描获取的点云进行降噪、对齐处理，提取壳体的分型面、安装孔位、接口轮廓等关键特征，再通过参数化建模方式还原每一处结构细节：壳体底部的四个安装凸台高度一致，凸台上的安装孔孔径适配M6规格的固定螺栓，孔位间距严格匹配实车安装支架的定位尺寸，装车时可直接对位安装，无需额外打孔修改支架；壳体侧面的快插接口深度、卡扣位置完全还原实物结构，配套的线束插头可直接装配到位，不会出现干涉或者插接过松的问题；壳体上预留的透气阀安装位、接地螺栓凸台等细节结构也全部还原，能够满足后续做装配仿真、线束布置校核的使用需求。

　　从安装边界来看，这款ECU的整体外形为长方体结构，边角做了R5的圆角过渡，不会出现尖锐棱角划伤施工人员或者磨损周边线束的问题，壳体总厚度控制在45mm以内，安装时可布置在发动机舱防火墙上、翼子板内侧或者电瓶周边等空余位置，不会与进气歧管、冷却水管、刹车总泵等周边部件产生运动干涉。壳体上的接插件全部采用侧向出线设计，线束走向可顺着车身钣金布置，不会出现线束过度弯折导致的内部铜线断裂问题，每个接口的引脚排布位置也按照实物还原，做线束设计时可直接调取模型定义引脚定义，减少前期测绘的工作量。

　　不同于原厂ECU的封闭式标定逻辑，这款电控单元支持全参数自定义调整，对应的结构设计也预留了足够的扩展空间，壳体内部的电路板安装槽位可兼容不同配置的IO扩展板，后续升级功能时无需更换外壳，只需更换内部电路板即可，对于改装厂来说可大幅减少不同配置车型的备件种类。在实际建模过程中，还特意还原了壳体表面的品牌标识凹槽、安装定位刻线等细节，用于做产品展示或者安装指导动画时，可直接渲染出逼真的实物效果，无需后期再做贴图处理。对于从事汽车改装设计、动力系统开发的工程师来说，这个模型可直接用于总装布置校核、安装支架设计、线束走向规划等工作，省去手动测绘的时间成本，模型的所有特征都做了参数化约束，后续如果需要调整安装孔位、接口位置，可直接修改参数快速生成变体，适配不同车型的安装需求。
