Walbro电动油箱内置燃油输送泵结构

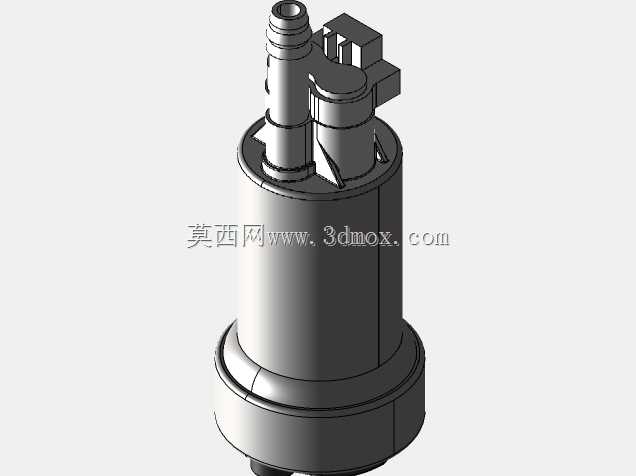

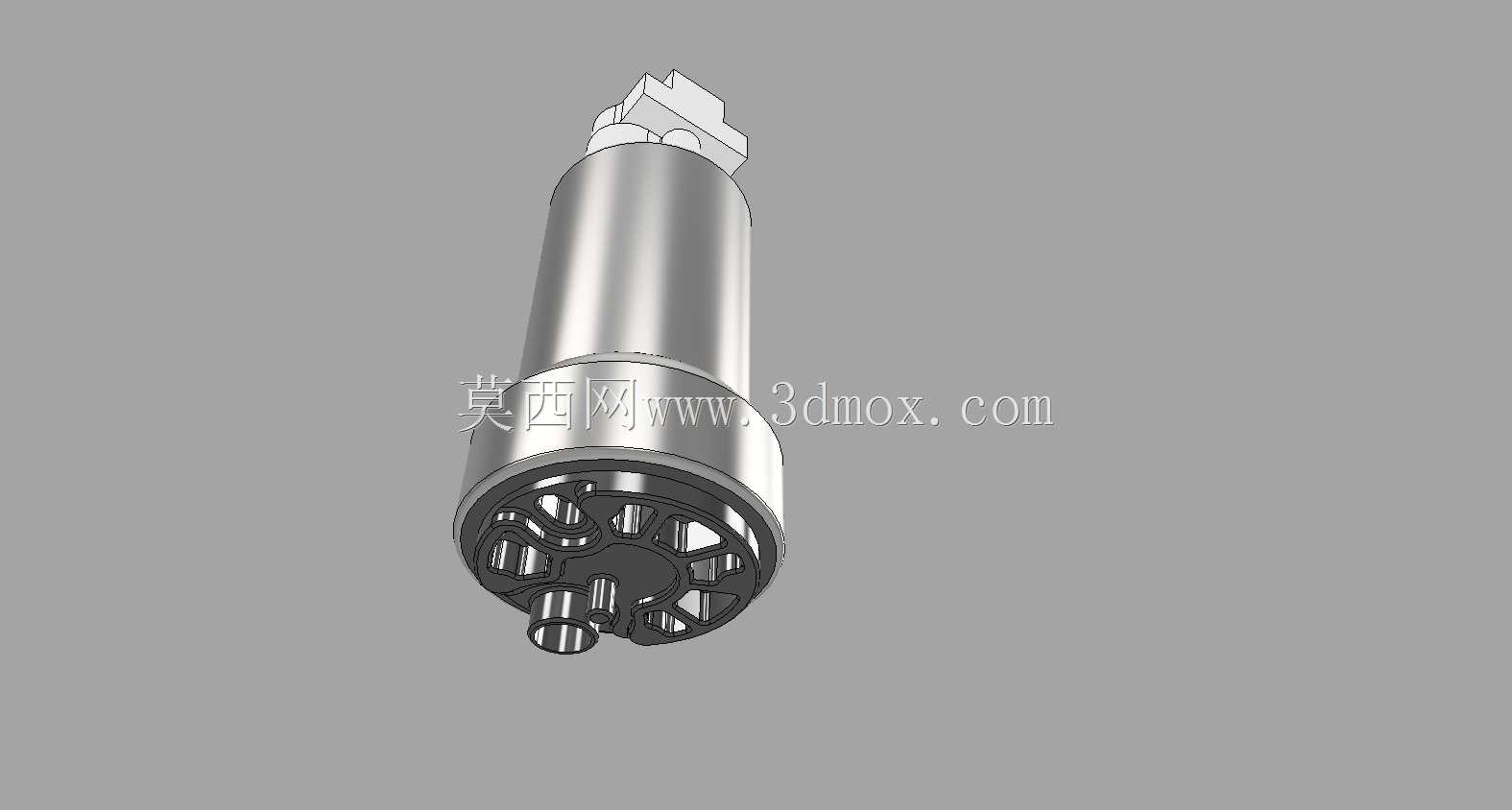

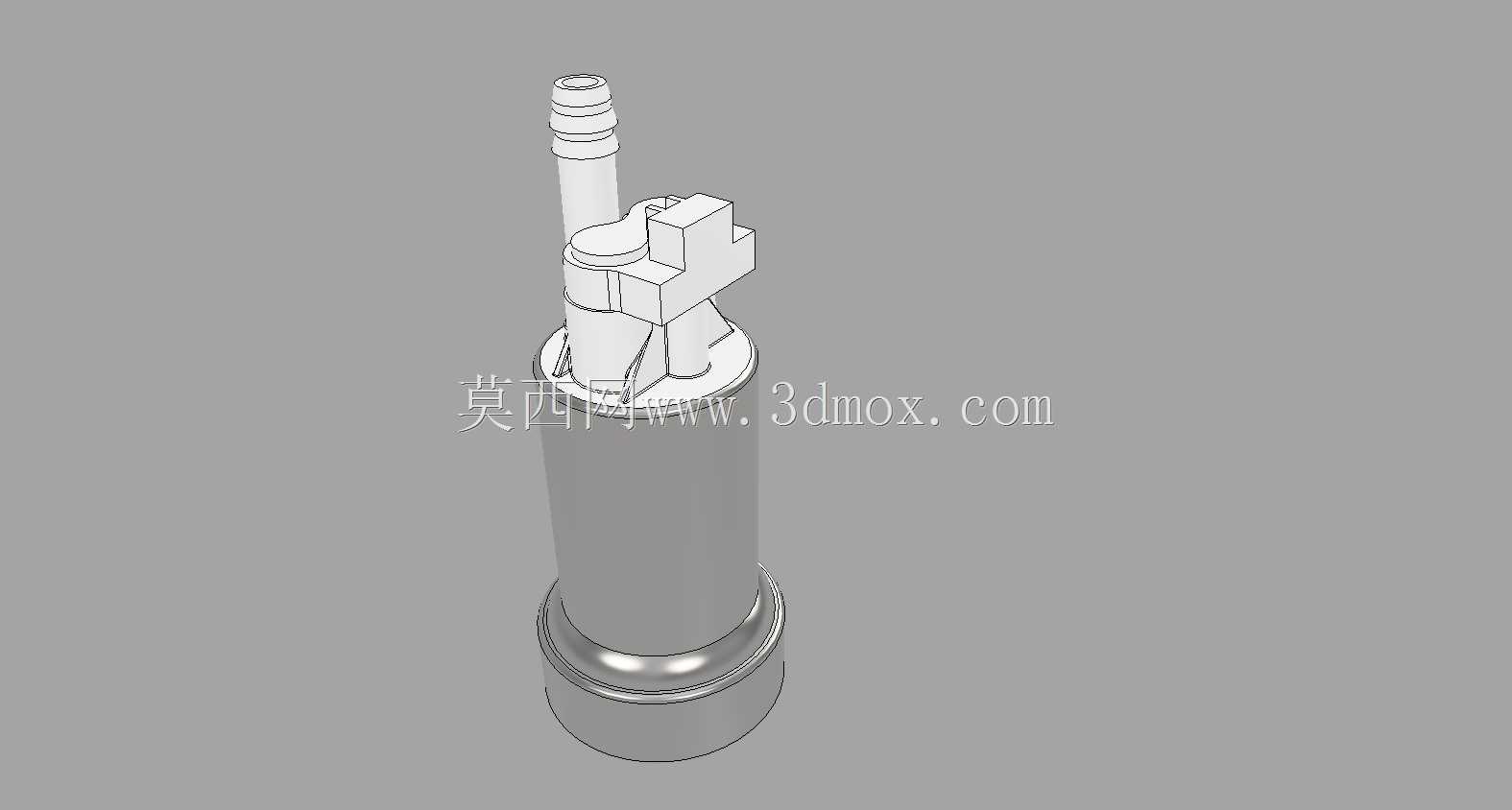

　　这款内置式电动燃油泵主要适配乘用车辆的燃油供给系统，安装在车辆燃油箱内部，浸没在燃油液面以下工作，核心作用是将油箱内储存的燃油加压后输送至发动机燃油导轨，为喷油系统提供符合压力要求的稳定燃油供给，是电喷发动机燃油供给回路里的核心动力部件。不同于外置式燃油泵的安装布局，内置式结构可以借助燃油本身实现泵体工作过程的冷却与润滑，同时能有效降低泵体工作产生的噪音传递到驾驶舱，也能减少气阻现象的发生概率，提升高温工况下的供油稳定性。从结构设计来看，泵体主体采用圆柱形筒体布局，底部设置进油过滤端的安装接口，顶部集成了出油快插接口与电气接插件，整体结构紧凑，径向尺寸控制在适配多数车型油箱安装开孔的范围内，轴向长度充分考虑油箱内部的安装深度，

　　避免出现泵体底部触碰油箱底壳、顶部干涉油箱盖板装配的问题。顶部的出油接口采用行业通用的快插结构设计，匹配标准燃油管路的卡扣连接形式，不需要额外的螺纹紧固操作，装配时可以直接推入实现密封与锁紧，降低整车装配环节的操作复杂度；电气接插件采用防呆式布局，插接口带有锁止结构，避免车辆行驶过程中振动导致接插件松脱，同时接插件的密封结构可以阻挡燃油蒸汽侵入，保证电气连接的可靠性。泵体内部的叶轮与泵腔结构经过流道优化，在保证额定供油压力与流量的前提下，尽可能降低工作过程中的紊流损失，减少工作噪音与能耗，泵体外壳采用耐燃油腐蚀的工程塑料与金属嵌件复合结构，既保证整体结构强度，又能控制整体重量，同时避免长期浸泡在燃油中出现材料溶胀、腐蚀开裂的问题。

　　在实际选型匹配过程中，需要重点核对泵体的整体长度、出油接口的朝向与尺寸、电气接插件的针脚定义，同时确认泵的额定供油压力与流量参数匹配发动机的功率需求，避免出现供油压力不足导致的动力输出受限，或者流量过大导致的回油负荷过高问题。建模过程中对泵体外部的安装卡扣、密封槽位、接口尺寸都做了1:1的还原，所有装配贴合面的尺寸公差都按照实际零部件的装配要求做了预留，可以直接用于油箱总成的装配干涉检查、燃油管路的布局校核，也可以作为维修替换环节的尺寸比对参考。
