汽车散热系统配套溢流储液罐结构

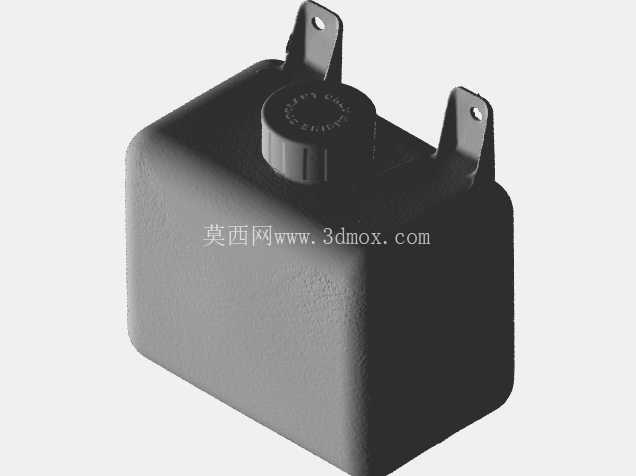

　　在乘用车辆与商用车辆的冷却循环回路里，溢流罐是承担冷却液膨胀补偿、气液分离、压力平衡的核心辅件，很多初入结构设计领域的工程师容易把它当成简单的塑料储水容器，实际在整车热管理系统匹配中，这个部件的安装位置、容积冗余、接口朝向、固定结构强度，直接影响发动机散热系统的长期运行稳定性。这款溢流罐采用近似方形的主体腔体设计，区别于传统圆柱形储液罐的结构，方形腔体可以更好地适配发动机舱内的异形安装空间，在有限的舱体布局里最大化利用边角区域，减少对周边线束、管路、其他附属部件的空间挤占。

　　罐体顶部设置带防滑纹路的旋盖结构，旋盖内置密封胶圈与压力泄压阀结构，当冷却回路内的冷却液随着发动机工作温度升高发生体积膨胀时，多余的冷却液会通过溢流管路进入罐体内腔，当回路内温度降低形成负压时，罐内存储的冷却液又会被重新吸回主循环回路，避免冷却系统出现气阻、缺液导致的局部过热问题。罐体上部一体延伸出两个带安装孔的固定支耳，支耳的安装孔位做了翻边强化处理，避免车辆长期行驶过程中振动导致支耳根部出现应力开裂，两个支耳的孔位中心距经过严格匹配，对应整车安装支架上的固定点，安装时可以直接通过螺栓快速固定，不需要额外设计转接支架，降低总装环节的零件数量与装配工时。

　　从结构设计的细节来看，罐体的边角位置全部做了大圆弧过渡处理，一方面是注塑成型过程中可以减少应力集中，避免冷却收缩导致的边角变形，另一方面在车辆行驶产生持续振动的工况下，圆弧过渡的结构可以分散罐体内部冷却液晃动带来的冲击载荷，延长罐体的使用寿命。旋盖的防滑纹路采用竖向等距排布的凸棱设计，即使维修人员手上沾有油污、冷却液，也可以徒手完成旋盖的拆装操作，不需要借助额外工具，日常检查液位、补充冷却液的维护操作十分便捷。在实际整车匹配过程中，这类溢流罐的安装位置通常设置在散热器侧上方，位置高度要高于发动机缸体的水套最高点，保证冷却系统在排气过程中可以将回路内的空气顺利汇集到溢流罐内排出，避免气堵导致的散热效率下降。罐体的有效容积设计需要匹配整个冷却系统的总冷却液容量，通常预留总容量10%-15%的膨胀空间，既可以满足全工况下冷却液热膨胀的存储需求，也不会因为容积过大导致不必要的空间浪费与冷却液加注量过多的问题。固定支耳的厚度经过强度校核，在承受三倍重力加速度的冲击载荷下不会发生塑性变形，满足整车在颠簸路面、急加速急减速工况下的固定可靠性要求，支耳安装孔内可以选配橡胶减震衬套，进一步过滤行驶过程中传递到罐体的振动，降低连接处的疲劳损伤风险。

　　很多维修场景中遇到的冷却液无故减少、冷却系统压力异常、发动机局部过热的问题，追根溯源往往是溢流罐的结构匹配不合理、固定失效、密封性能不足导致的，因此在三维建模阶段就需要充分考虑安装边界、管路接口位置、容积参数、结构强度等多维度的要求，不能仅做外观外形的复刻。这款结构的腔体壁厚设计均匀，避免壁厚差异导致的成型缩痕，同时在罐体侧面预留了液位观察的基准位置，不需要额外加装液位传感器就可以通过目视快速判断罐内的冷却液存量，兼顾成本控制与实用性能。在与周边部件的间隙匹配上，模型的外形边界严格控制，与周边的线束、管路、发动机壳体预留足够的安全间隙，避免车辆运行过程中部件之间发生摩擦干涉，导致罐体磨损漏液。
