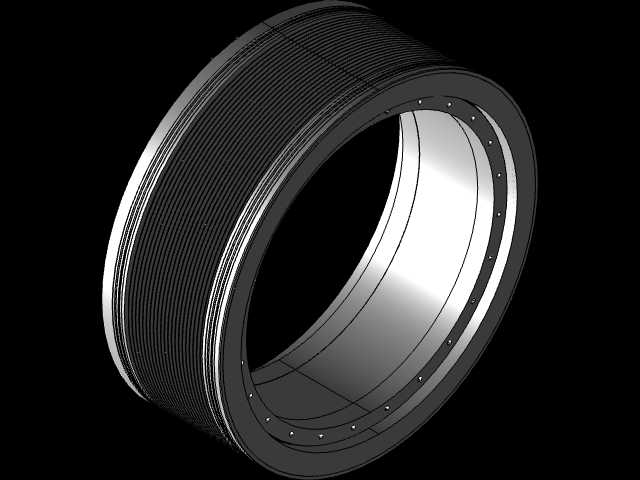

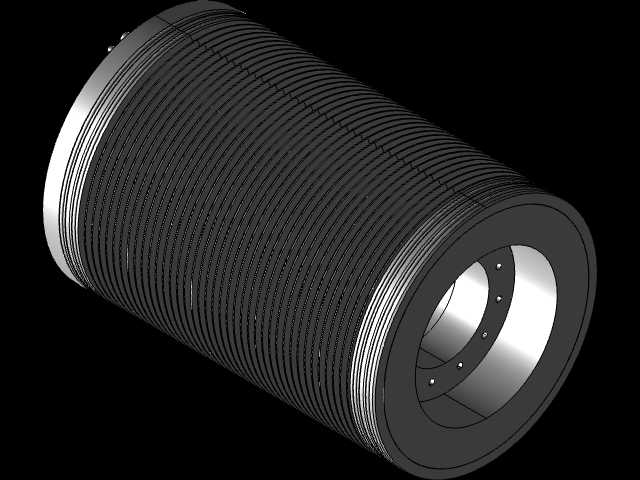

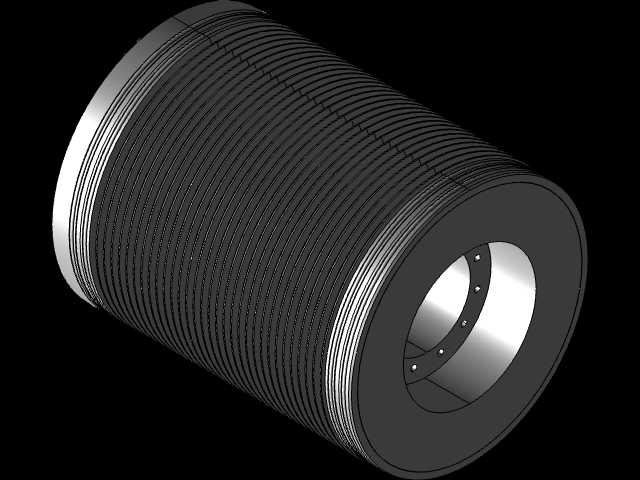

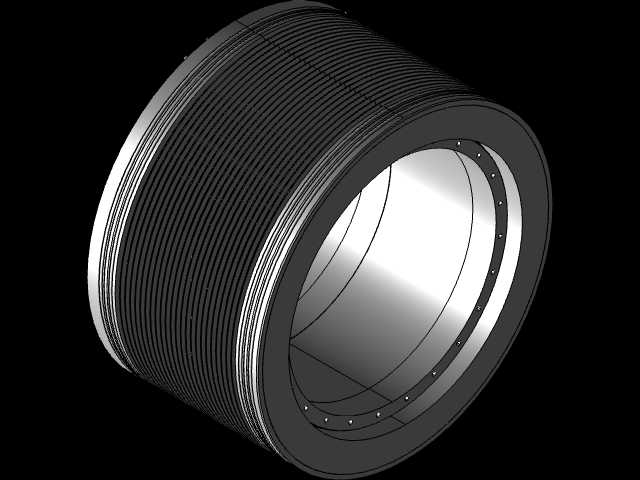

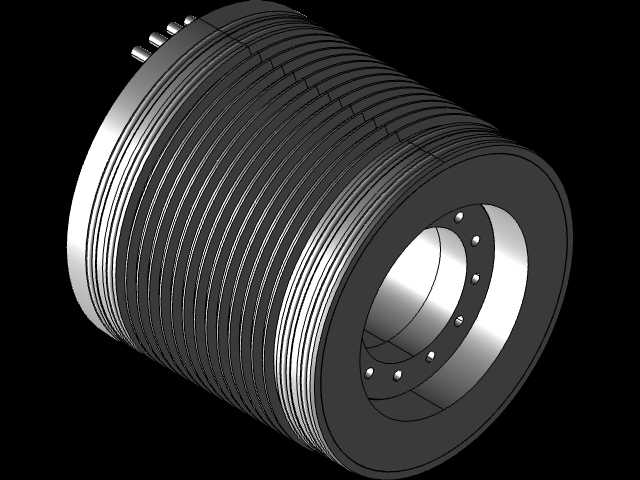

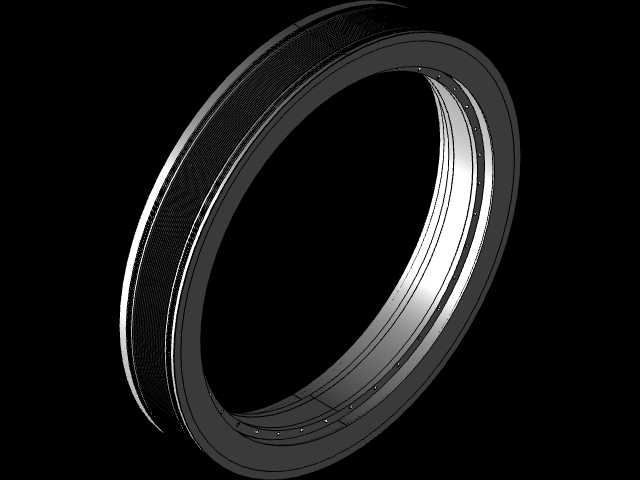

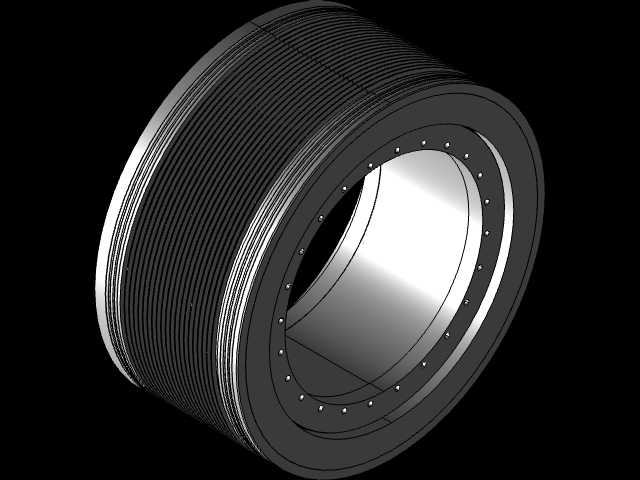

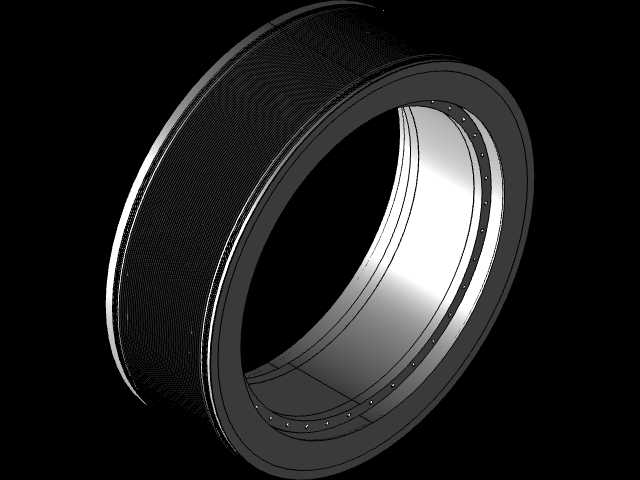

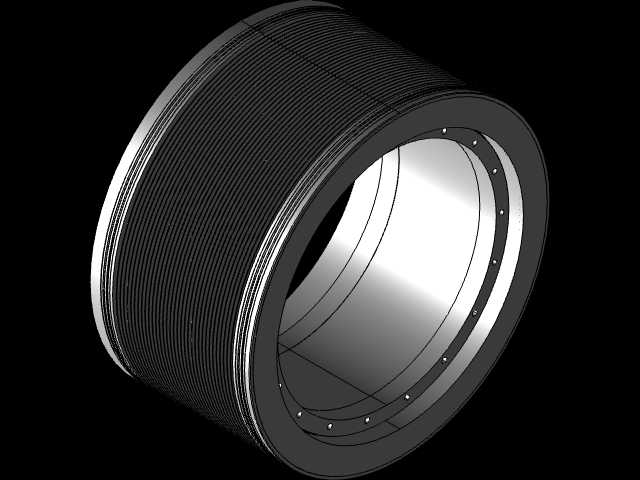

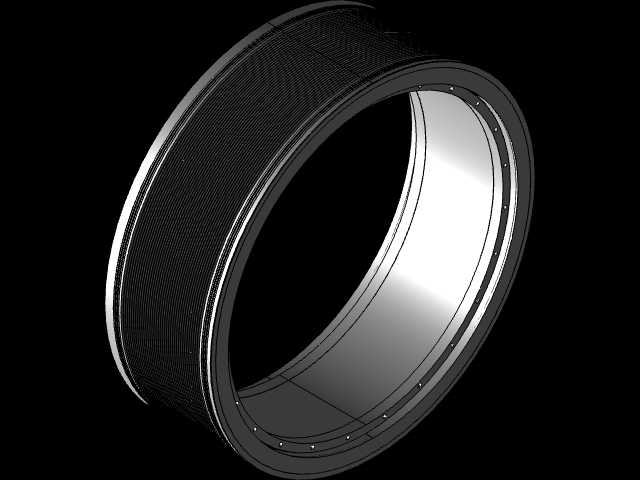

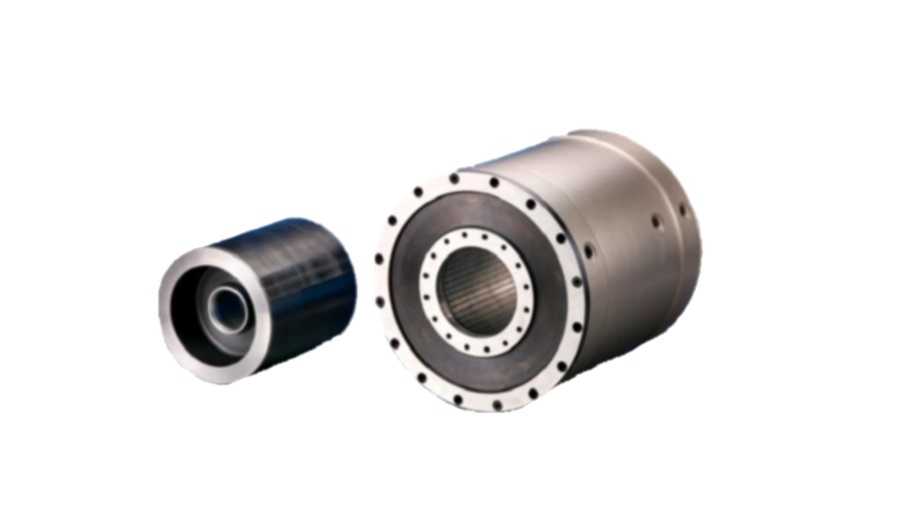

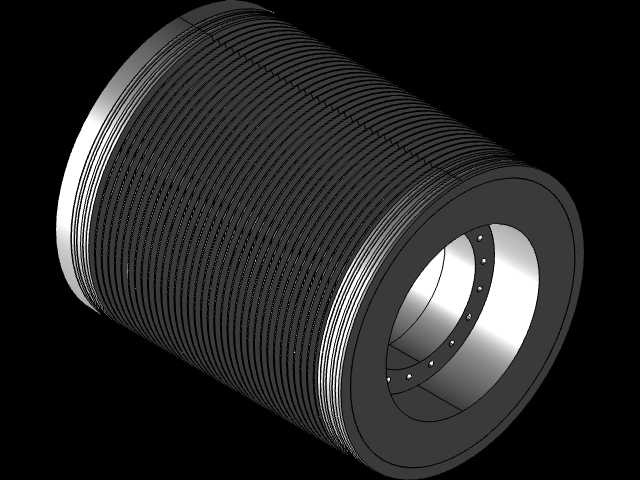

TK系列无框直驱高扭矩密度力矩电机结构

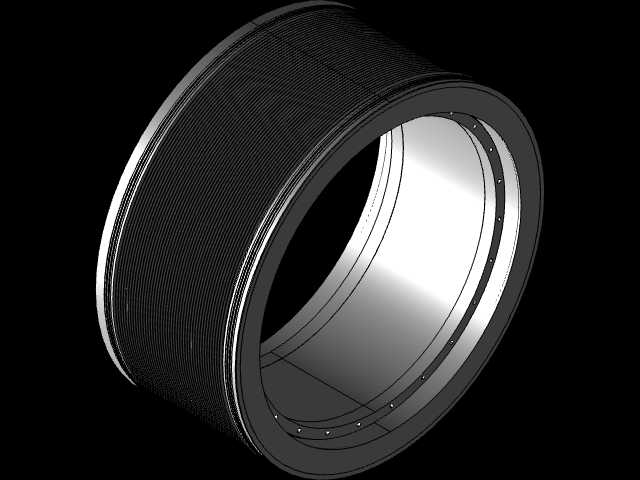

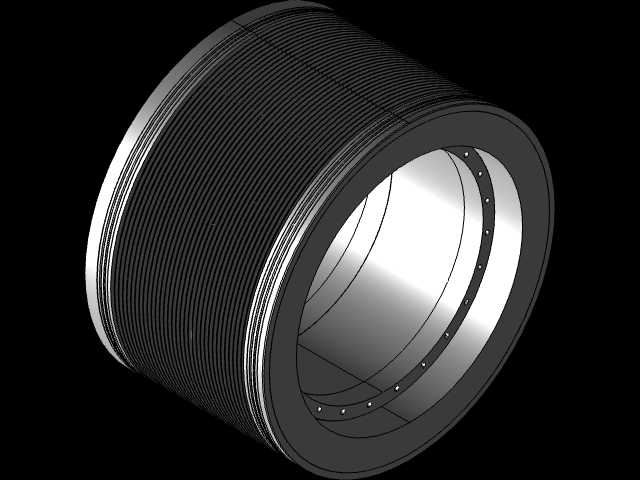

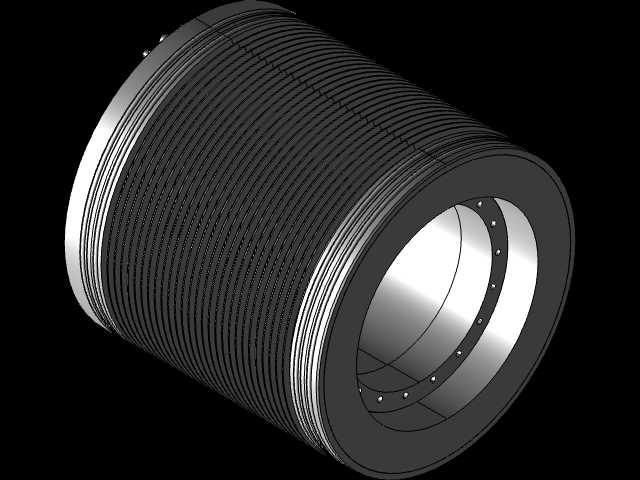

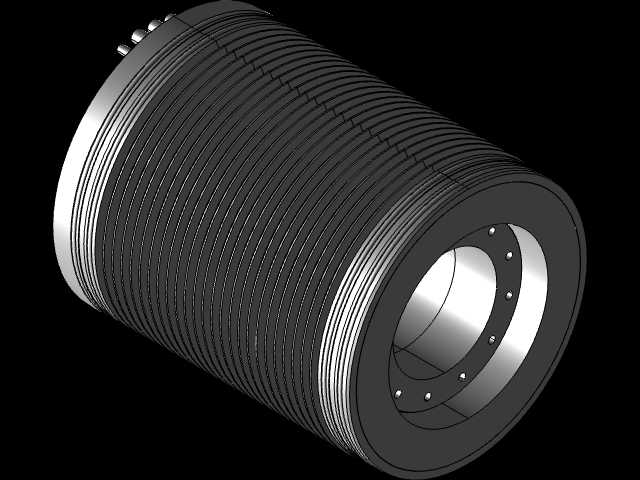

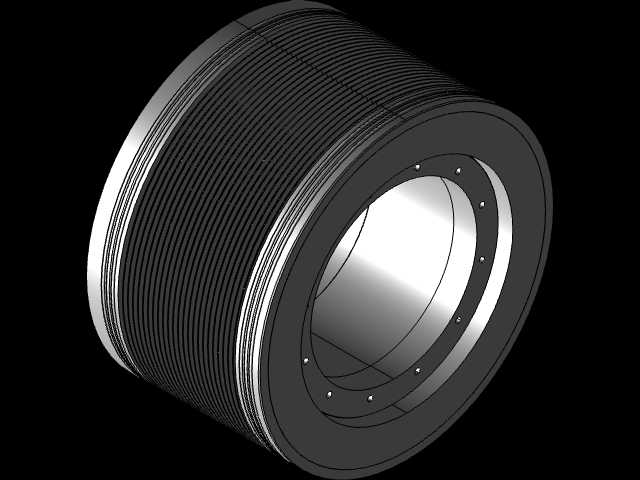

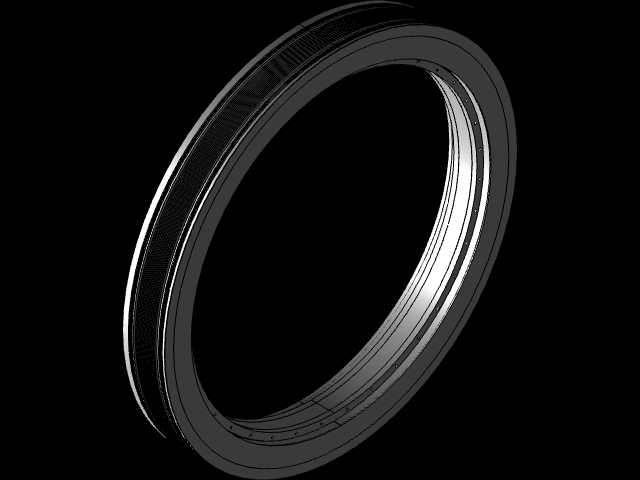

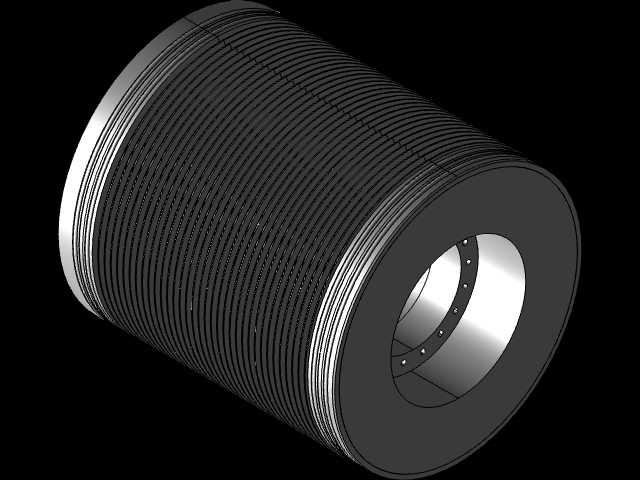

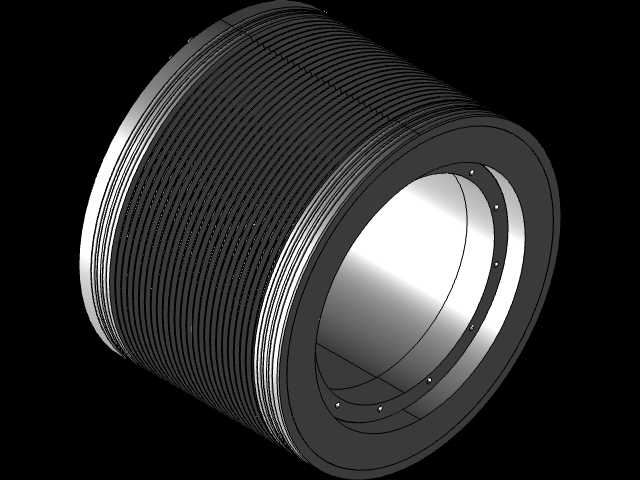

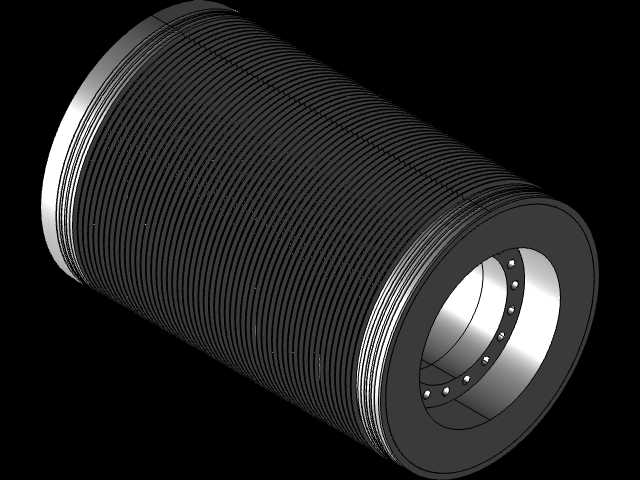

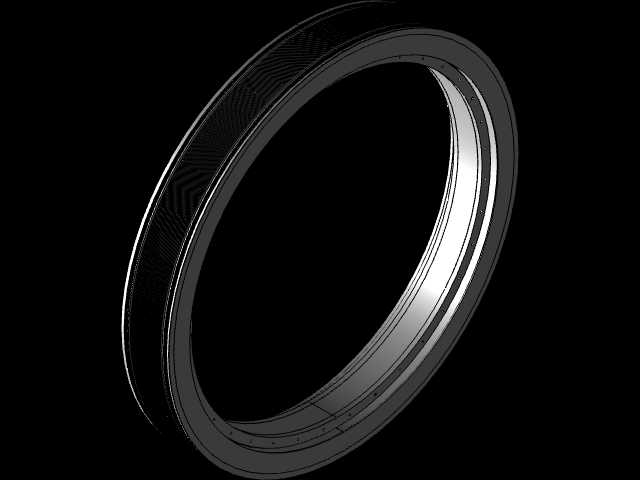

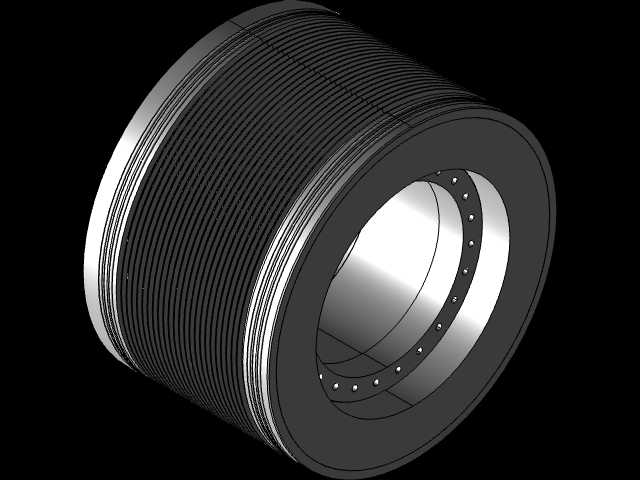

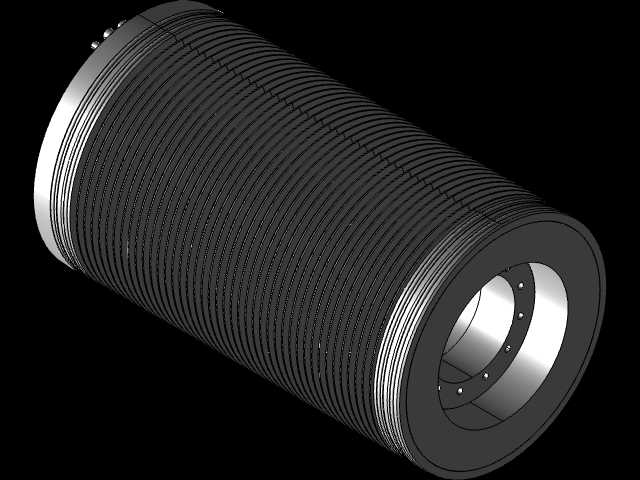

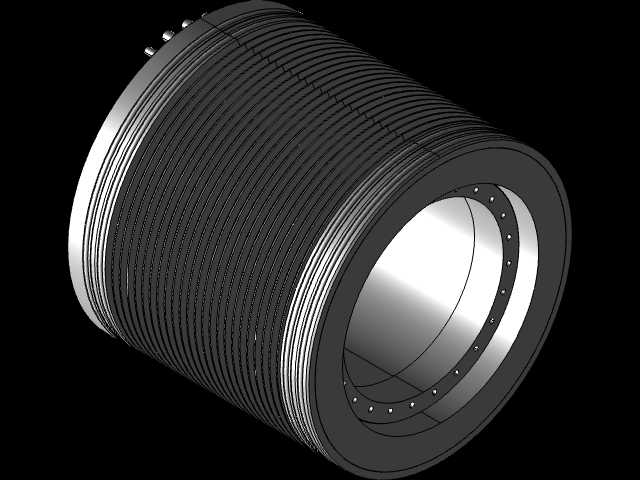

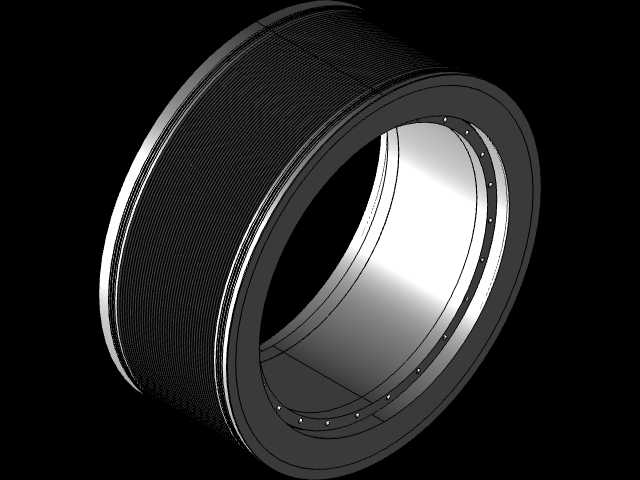

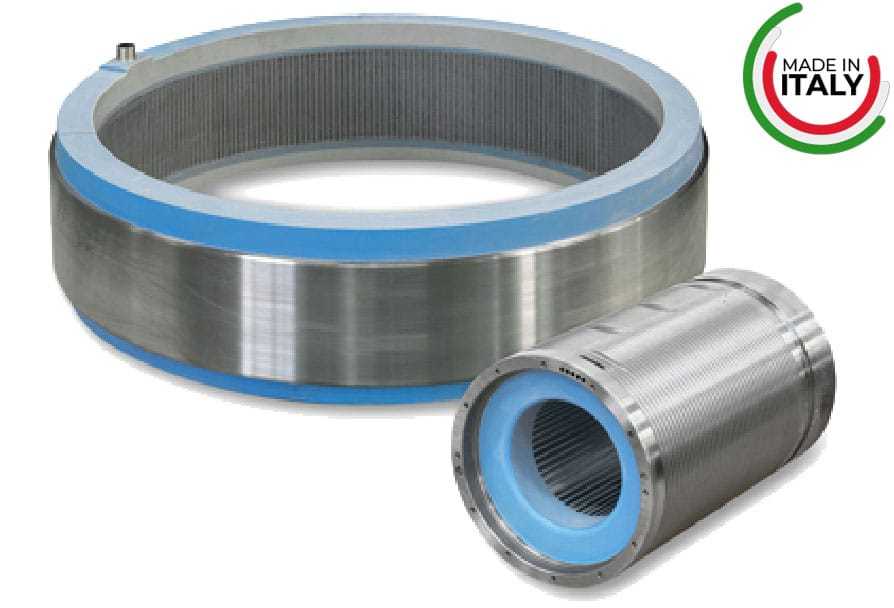

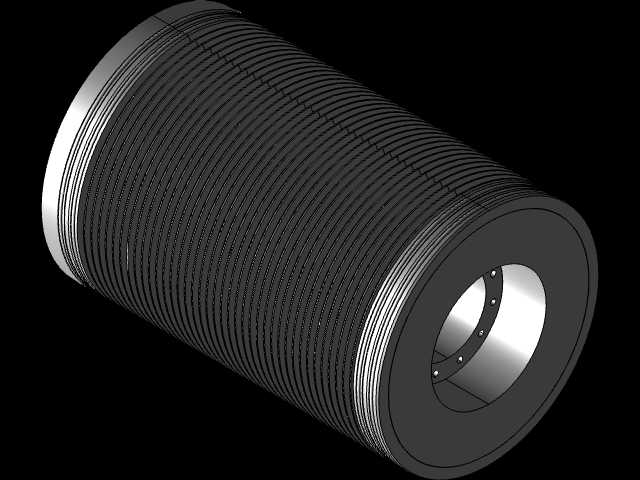

　　从结构设计逻辑来看，该系列电机采用分数槽集中绕组排布，能有效降低齿槽转矩带来的低速运行抖动，转子表贴的高牌号钕铁硼永磁体经过Halbach阵列优化排布，在相同的体积下能输出更高的气隙磁密，这也是其能实现超高扭矩密度的核心设计点。不同于有框电机需要预留独立的安装支座空间，无框结构的定子外径与转子内径都预留了标准化的安装止口，设计人员在做主机结构集成时，可以直接将转子过盈配合安装在负载转轴上，定子则通过外圈的安装孔固定在主机的基座内壁，安装边界完全贴合主机的内部腔体，不需要额外预留电机的外置安装空间，对于轴向尺寸受限的精密设备来说，这种结构能将传动部分的轴向长度压缩40%以上。在精密数控转台、半导体晶圆搬运、高精度机床主轴直驱、协作机器人关节模组这类对传动间隙、动态响应有严苛要求的场景里，传统伺服电机搭配减速机的传动方案始终存在背隙、传动损耗、结构冗余的痛点，无框直驱力矩电机正是为解决这类痛点衍生的核心传动部件。本次呈现的TK系列无框直驱电机，采用稀土永磁转子结构，从设计源头就摒弃了传统电机的外壳、输出轴这类冗余结构，直接将定子与转子作为独立单元嵌入设备主机结构中，省去了中间传动环节的连接法兰、联轴器等部件，大幅压缩了传动链的轴向安装空间。

　　实际应用场景中，这类电机可以直接和负载转轴耦合，不需要额外加装减速机就能输出足够的低速大扭矩，完全消除了减速机背隙带来的传动误差，在高精度回转工作台场景下，能实现角秒级的定位精度，同时因为没有中间传动部件的摩擦损耗，传动效率能提升20%以上，长期运行的温升控制也更有优势。设计时需要注意，该类无框电机的定子与转子之间的气隙设计值仅为0.5mm，集成安装时需要严格保证定子与转子的同轴度，安装偏差超过0.1mm就可能出现扫膛问题，因此主机结构的安装位形位公差需要严格控制在IT6级以上，同时因为电机本身没有自带轴承结构，负载端的轴承需要同时承担转子的径向与轴向载荷，选型时需要匹配对应的预紧力等级，避免高速运行时转子出现窜动。

　　此外，该系列电机的绕组采用耐高温的漆包线绕制，能支持长时间的堵转工况运行，在力矩加载测试设备、精密压装设备这类需要持续输出静态扭矩的场景下，不会因为长时间堵转出现绕组过热烧毁的问题，相比传统有框电机的堵转耐受时长提升了三倍以上。从结构细节来看，转子外圈的永磁体采用不锈钢护套做全包覆处理，能避免高速运行时永磁体受离心力作用出现脱落，同时护套的非导磁特性不会干扰气隙磁密的分布，定子铁芯采用0.2mm厚度的硅钢片叠压而成，叠压系数控制在0.95以上，能有效降低高频运行时的铁损，减少电机运行时的发热。

　　在集成编码器、制动器这类选配件时，无框结构的中空内孔可以直接穿过编码器线缆、制动器的气管或者油路，不需要额外设计走线槽，对于需要走中空走线的机器人关节、转台设备来说，这种中空结构能大幅简化主机的布线设计，避免线缆随转轴转动出现磨损折断的问题。不同于市面上常规的直驱电机，该系列电机的扭矩密度做到了同体积下的行业领先水平，相同输出扭矩的情况下，外径尺寸比常规直驱电机小15%，重量轻20%，对于对设备重量有严格要求的移动机器人、机载转台场景来说，这种轻量化高扭矩的特性能大幅降低设备的整体负载压力。
