高精度反射式红外位移检测传感组件

项目分类:传感器 发布时间:2025-02-09 ID:922212
  • 高精度反射式红外位移检测传感组件
  • 高精度反射式红外位移检测传感组件

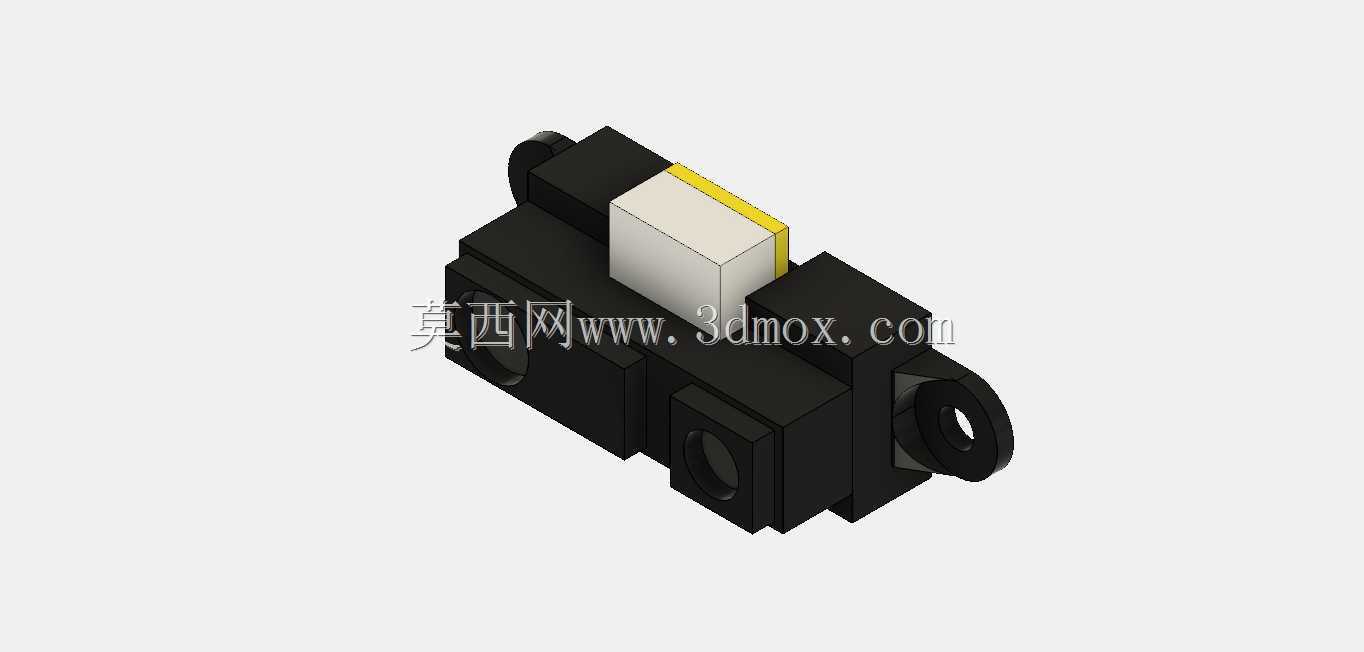

  这款红外传感组件的结构设计,核心围绕非接触式微小位移检测的实际工况展开,在做结构建模的时候,最先敲定的是光学发射与接收端的相对位置精度——两个光学窗口的同轴度公差控制在0.02mm以内,避免光路偏移带来的检测误差,这也是这类反射式IR传感器最核心的精度保障点。从实际应用场景来看,这类组件常被集成在小型自动化设备的工位检测端,比如3D打印机的热床调平模块、小型传送带的物料到位检测、精密装配工位的工件位置校验,甚至部分消费电子的接近感应模块也会用到同结构的传感单元,它的检测优势在于不需要接触被测物体,不会对被测件产生机械作用力,对于薄壁件、软质工件的位置检测尤为适用,不会像接触式位移探针那样刮伤工件表面或者带来微小的位置偏移。

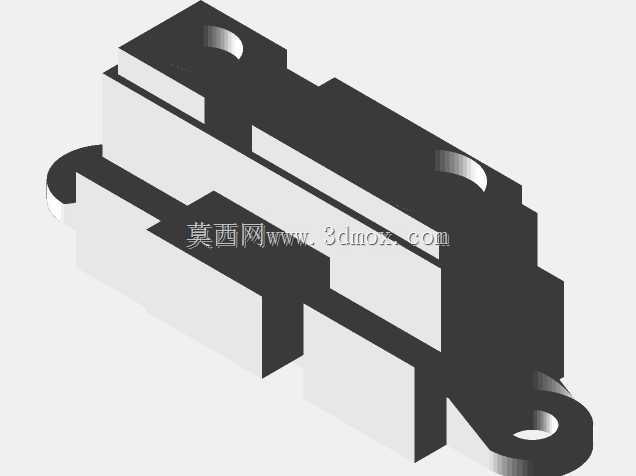

  从结构布局来看,整个组件采用分体式安装基座设计,主体黑色部分为耐高温的PBT注塑基座,一方面用来固定内部的红外发射管、接收管以及信号处理PCB,基座两侧伸出的带孔安装耳是安装定位的核心结构,安装孔的中心距按照行业通用的12mm间距设计,适配市面上绝大多数小型传感模块的安装位,安装孔直径3.2mm,可以直接用M3螺丝固定在设备安装板上,安装耳的厚度设计为2mm,既保证了安装后的结构强度,不会因为螺丝锁紧导致基座变形,也尽可能压缩了整体安装占用的空间。基座中间凸起的方块部分是光学核心区,米白色的部分是光学滤光罩,顶部的黄色层是截止滤光层,只允许特定波长的红外光透过,过滤掉环境中的可见光干扰,这部分的结构设计做了0.5mm的凸台限位,滤光罩和基座之间采用卡扣加微量密封胶的固定方式,既方便生产组装,也能阻挡车间环境中的粉尘、切削液雾气进入光学腔,避免长期使用后光学窗口积灰导致检测灵敏度下降。

  在设计内部结构的时候,特意将信号处理电路和光学收发元件做了物理隔断,中间加了黑色的遮光挡片,避免发射管的红外光直接在壳体内部串扰到接收端,导致检测基线漂移,这也是很多同类型低成本传感器容易忽略的结构细节——如果没有内部遮光结构,哪怕没有被测物体,接收管也会接收到壳体内部漫反射的红外光,导致检测阈值难以校准,近距离检测的时候容易出现误触发。整个组件的外形尺寸控制在长20mm、宽10mm、高12mm的范围内,属于小型化的传感单元,不会占用过多的设备内部安装空间,对于内部空间紧凑的小型自动化设备、便携检测仪器来说非常友好。

  从实际使用的功能特性来看,这款传感组件的检测行程属于短距高精度区间,最佳检测距离在1mm到15mm之间,可以分辨0.1mm级别的微小位移变化,适合检测工件的有无、位置偏移、微小形变等工况,比如在小型点胶设备上,可以用它来检测针头的高度位置,避免撞针;在纸质物料传送工位,可以检测纸张的张数、是否出现卡纸;在小型机器人的避障端,也可以作为近距离障碍物检测单元使用。结构建模的时候,所有的安装配合面都做了拔模斜度处理,拔模角度控制在1.5度,符合注塑件的生产工艺要求,不会出现脱模困难的问题,基座上的所有加强筋厚度都控制在1.2mm,和主体壁厚保持一致,避免注塑的时候出现缩痕,影响外观和装配精度。

  另外在安装边界的设计上,考虑到实际布线的需求,基座尾部预留了2.54mm间距的接线引脚位置,引脚伸出长度3mm,可以直接插在设备的PCB板上,也可以通过导线外接,接线端的两侧做了导向斜面,方便插接的时候对准,不会出现引脚折弯的问题。整个组件的边角都做了R0.5的圆角处理,没有尖锐的棱角,一方面是避免组装的时候划伤操作人员,另一方面也减少了应力集中点,在设备有轻微振动的工况下,不会因为应力集中导致基座开裂。光学窗口的平面度控制在0.01mm以内,避免光学窗口的形变导致光路折射,影响检测精度,滤光罩和基座的配合间隙控制在0.05mm,既保证组装顺畅,也不会出现过大的缝隙导致杂光进入。

  在做结构校验的时候,特意模拟了实际安装的工况:当用M3螺丝以0.5N·m的扭矩锁紧安装耳的时候,基座的光学腔位置变形量小于0.005mm,完全不会影响内部光学元件的相对位置,保证安装后的检测精度和出厂校准状态一致。同时整个组件的重量控制在5g以内,哪怕是安装在运动的滑台、机械臂末端,也不会带来过大的负载,不会影响运动机构的动态响应速度。
