HX711配套5kg量程称重传感器结构

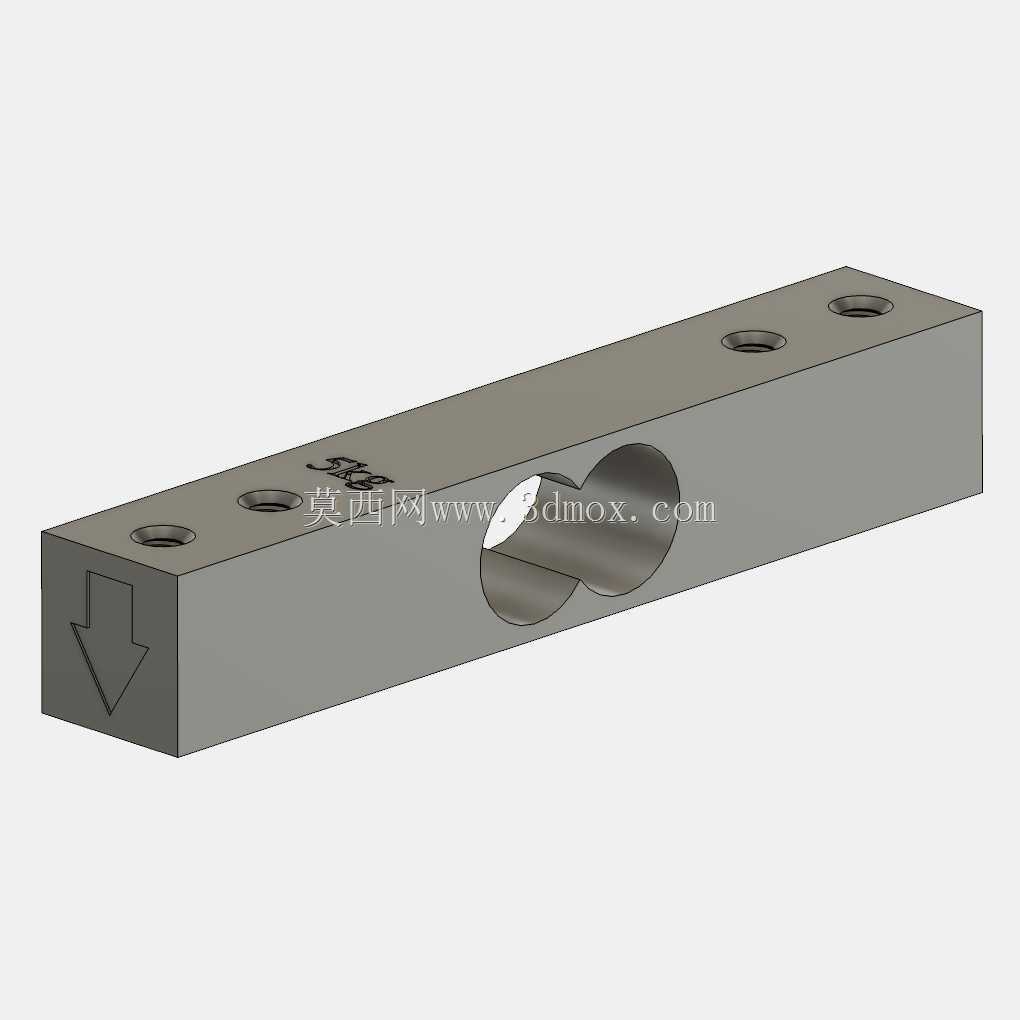

　　日常接触的小型桌面电子秤、厨房配料秤、微型物料称重台里，这类小量程悬臂梁称重传感器是核心力敏部件，本次建模的这款传感器，专门适配HX711称重采集PCB的配套使用需求，额定承重对应5kg量级的测量单元，在小型称重设备的结构设计里，这类零件的建模精度直接影响后续整机装配的适配性与测量基准的准确性。从结构设计逻辑来看，这类应变式称重传感器采用平行梁悬臂结构，梁体中部加工出对称的圆弧卸荷槽，这个结构的核心作用是让载荷施加时梁体的应变区域集中在贴片位置，避免非测量方向的应力干扰应变片的形变采集，保证输出的电信号与加载重量呈稳定的线性对应关系。

　　梁体上的安装孔位做了严格的位置公差匹配，两端的固定孔用于将传感器锁紧在设备底座上，靠近加载端的孔位用于固定称重承载台，安装时需要保证梁体处于水平无预紧应力的状态，一旦安装面存在平面度超差或者螺丝锁附扭力不均，会直接导致零点漂移，影响后续的称重校准精度。建模过程中需要重点还原几个关键尺寸边界：首先是梁体的整体长宽高尺寸，要匹配小型电子秤的内部安装空间，避免和PCB板、电池仓等其他内部部件产生干涉；其次是中部应变区的壁厚与圆弧槽的曲率，这个尺寸直接决定传感器的额定量程与过载能力，5kg量程的传感器应变区壁厚不能过厚否则灵敏度不足，也不能过薄否则容易出现过载塑性变形；再者是安装孔的中心距、沉头深度，要匹配常用的M3固定螺丝的装配要求，沉头孔深度需要保证螺丝锁附后端面不高出梁体上表面，避免和承载台产生硬接触导致力传导路径异常。

　　从实际应用场景出发，这类传感器除了常规的桌面电子秤，还会用在小型3D打印机的耗材余量检测、智能快递柜的小件重量核验、小型自动化设备的工位物料有无与重量检测环节，不同场景下对传感器的安装边界要求略有差异，但核心的力传导结构逻辑一致。建模时还需要考虑加载端的箭头标识，这个标识是现场安装时的载荷方向指引，提示装配人员承载台的压力需要垂直施加在箭头指向的加载端，不能出现偏载或者侧向受力，侧向力会让梁体产生非测量方向的形变，不仅会导致测量误差，长期使用还会造成梁体疲劳损坏。梁体表面的标识区域建模时也做了还原，这个位置通常用于粘贴传感器的量程标识、出厂校准编号，建模时预留出平整的标识面，方便后续出工程图时标注丝印位置。在装配关系上，这款传感器和HX711采集板的配合需要注意走线空间，传感器的应变片引线需要从梁体侧面的空隙引出连接到PCB的信号输入端，建模时要预留出引线的弯折空间，避免装配时压线导致引线断裂。另外，传感器的安装面平面度要求在建模时也要有所体现，两个固定安装面需要保证共面，平面度公差控制在0.02mm以内，否则锁附后梁体产生预形变，会导致零点输出异常，后续校准无法补偿这类安装带来的系统误差。

　　对于结构设计从业者来说，这类小量程称重传感器的建模不能只做外形复刻，需要理解每个结构特征对应的工程意义：卸荷槽的尺寸对应量程与灵敏度，孔位位置对应力臂长度，梁体材质通常选用铝合金以兼顾形变灵敏度与结构强度，建模时的尺寸还原度直接影响后续虚拟装配时的干涉检查结果，也能为后续定制化修改传感器安装位提供准确的三维基准。比如在做小型智能储物盒的重量检测功能时，可以基于这个模型调整安装孔位的间距，适配不同的盒体内部安装空间，同时保留核心的应变区结构，保证测量性能不受影响。
