带负极母线12路刀片式保险丝接线座

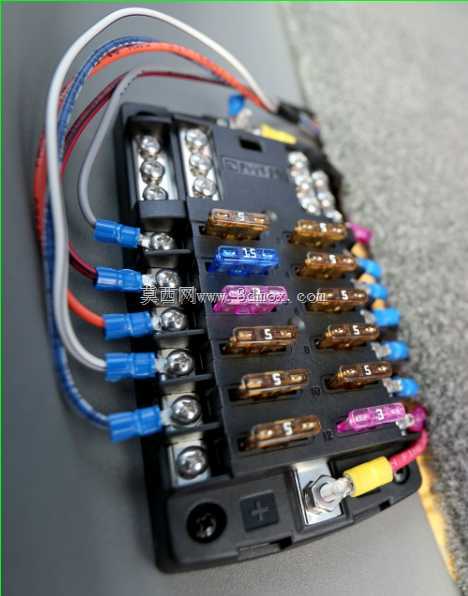

　　在车载低压直流配电、小型船舶直流供电系统、户外移动储能设备的配电回路设计中，多回路集中式保险座是平衡布线整洁度与后期维护便捷性的核心部件，这款12回路的刀片保险丝集成座，正是针对12-32V直流场景下的多支路分路保护需求开发的结构件。从实际使用场景来看，这类集成保险座常被布置在电瓶附近的配电舱内，替代传统零散布置的单路保险座，解决多回路布线时接线杂乱、故障排查难度大、负极接线点分散易出现接触不良的问题，尤其适合改装车辆、小型作业艇、离网光伏储能柜这类需要在有限空间内梳理十数路低压供电回路的场景。

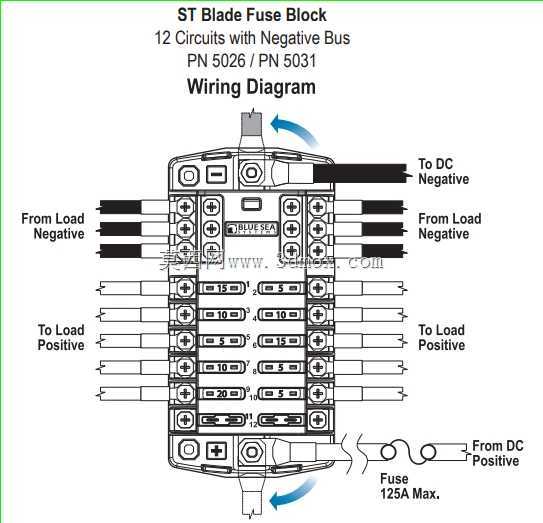

　　从功能特性上看，这款保险座整合了正极分路保险与公共负极母线，不需要额外单独布置负极汇流排，每一路正极回路对应独立的刀片保险丝安装位，单块整体承载电流可达100A，单回路额定承载30A，适配市面上通用的中号插片式保险丝，每一路接线端都采用螺丝压接结构，搭配带防滑齿的压接垫片，避免车辆、船舶运行过程中振动导致的接线松动。公共负极母线直接集成在基座内部，所有回路的负极接线可以直接压接在对应端子上，不需要额外跨接汇流排，既减少了接线点数量，也降低了线路压降，对于低压直流系统来说，更少的接线节点意味着更低的接触电阻与故障概率。

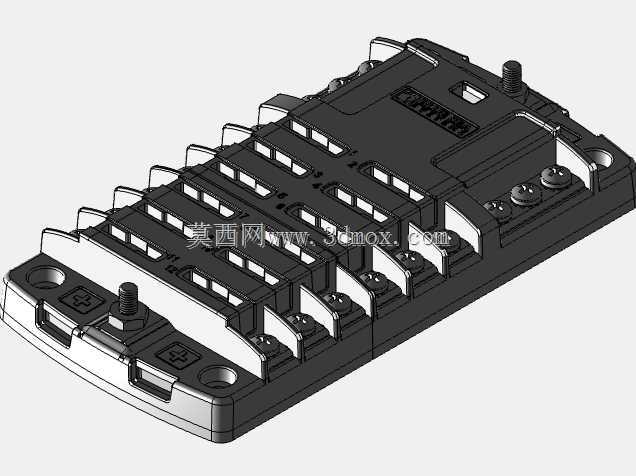

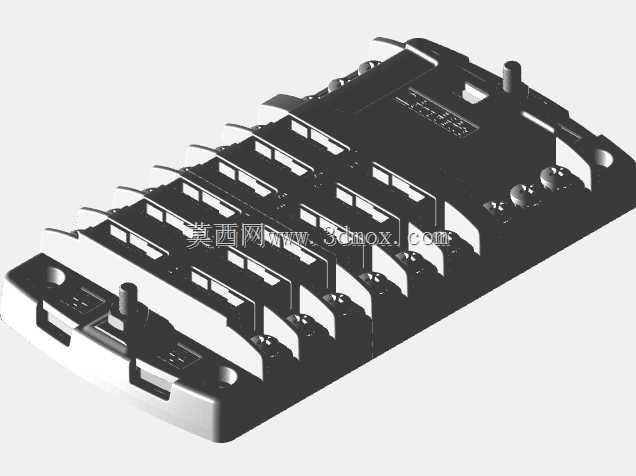

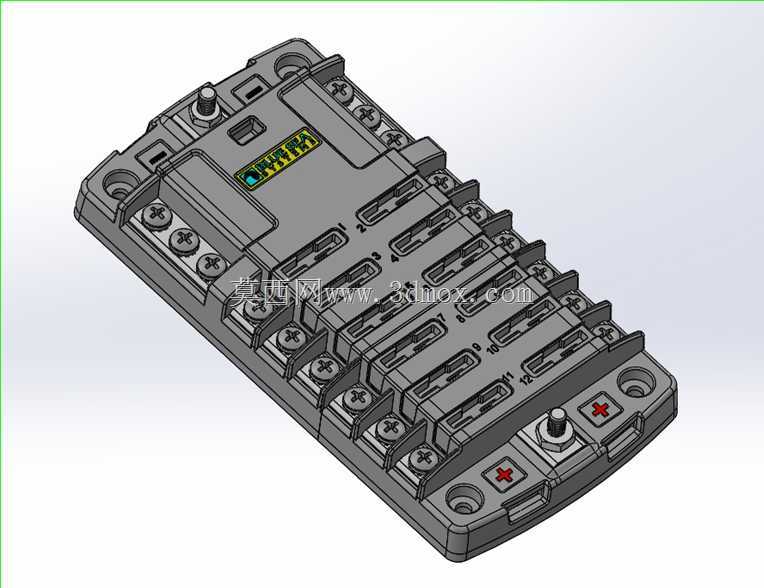

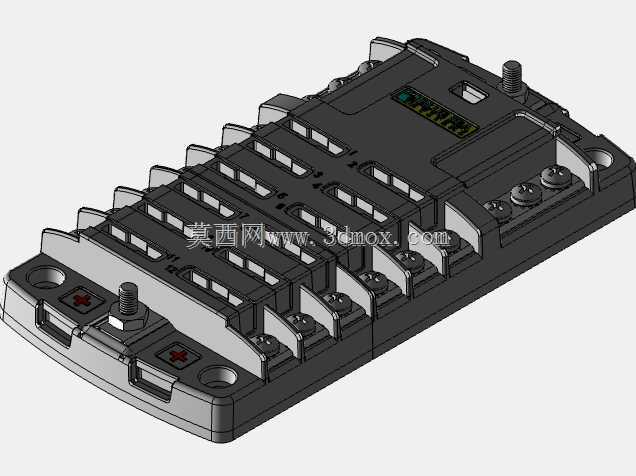

　　设计思路上，这款保险座采用了模块化的布局逻辑，12路保险位沿基座长度方向等距排列，每一路的正负极接线端子一一对应，布线时可以顺着端子排列方向整理线束，避免线束交叉缠绕。基座主体采用耐温阻燃的工程塑料注塑成型，表面做了加强筋结构，既可以降低整体重量，也能在螺丝压接时提供足够的结构强度，不会因为拧紧力矩过大导致基座开裂。两端设置了主电源输入接线柱，带十字标识的红色护帽区分正极主输入，主接线柱采用大直径铜柱嵌件，满足总电流100A的载流要求，不会出现大电流下的发热问题。基座底部预留了两个固定安装孔，孔位间距匹配常规配电板的安装尺寸，可以直接通过螺丝固定在金属安装板或者绝缘配电板上，安装时不需要额外制作转接支架。

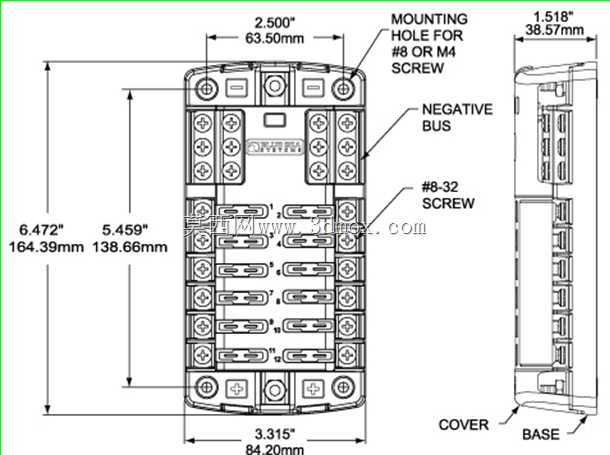

　　从安装边界来看，这款保险座整体为长条形扁平结构，厚度方向尺寸紧凑，安装时只需要预留不超过30mm的垂直操作空间，就可以完成保险丝更换与接线操作，长度方向的尺寸适配12路端子的排列间距，宽度方向不会占用过多配电舱的横向空间，对于空间紧凑的改装场景十分友好。接线端子的螺丝规格统一，日常维护只需要一把十字螺丝刀就可以完成所有接线与保险更换操作，不需要准备多种规格的工具。每一路保险位上方都预留了标签粘贴区域，运维人员可以对应标注每一路的供电负载，故障排查时可以快速定位对应回路，不需要逐路拆线测试。基座边缘做了圆角过渡处理，不会在布线过程中割破线束绝缘层，所有金属嵌件都做了防锈镀层处理，在潮湿的船舶或者户外储能场景下，也不会轻易出现锈蚀导致的接触不良问题。

　　在实际选型匹配时，需要注意单回路的载流上限，单路30A的额定值适配常规的车载灯光、外设、小型泵类负载，总电流100A的上限要求主进线的线径匹配对应载流量，避免主进线过载发热。集成式的负极母线设计，也要求所有接入该保险座的负载负极都统一回到该座的负极端子，不要单独就近搭铁，避免出现电位差导致的信号干扰问题，尤其对于搭载敏感电子设备的系统，统一的负极汇流点可以大幅降低共模干扰的出现概率。整体结构的抗振动设计，也让它可以适应移动设备上的颠簸工况，不会因为长期振动出现保险丝松脱、接线松动的问题，相比普通民用级的塑料保险座，结构强度与载流冗余都更适合工业级、车船级的使用场景。
