P10音频插孔连接器三维结构设计

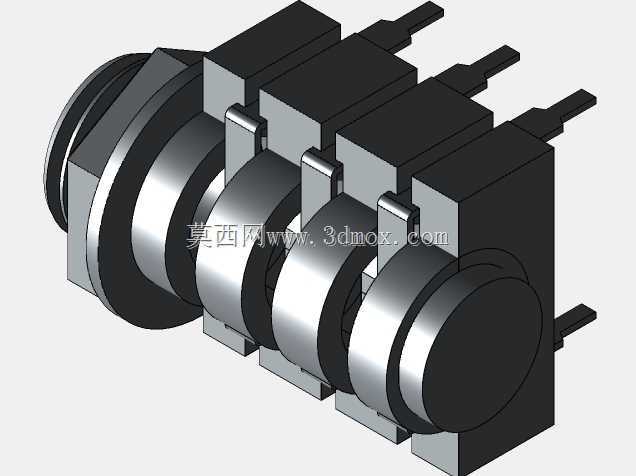

　　从结构设计来看，这款插孔采用多组同轴接触弹片分层排布的方案，每一组弹片对应一个信号回路，分别负责左声道、右声道、接地回路的信号导通，弹片采用弹性铜材基底加表面镀层的设计，既保证多次插拔后的弹性恢复能力，又能降低接触电阻，避免长期使用后表面氧化导致的信号衰减。插孔的前端设置有导向倒角，插头插入时可以自动导正位置，不会出现插偏顶坏内部弹片的问题，插口内部设置有限位台阶，插头插入到额定深度后会被台阶限位，保证接触弹片刚好和插头的对应导电环完全贴合，不会出现插入过深压坏弹片、插入过浅接触不到位的问题。这款P10插孔属于音频类接插件，在扩音设备、调音台、专业音响、舞台音频系统、民用功放设备中应用广泛，是实现音频信号有线传输的核心接口部件，日常接触的6.35mm规格音频插头配套的母座就是这类结构，主要承担音频信号的稳定导通、插拔定位、结构固定的作用，区别于普通民用3.5mm音频接口，P10规格的插孔接触可靠性更高，耐插拔次数更多，大接触面积的导电结构能降低信号传输损耗，减少接触不良引发的电流杂音，在专业音频场景下的适配性更强。

　　安装结构上，这款插孔采用后侧直插式焊针设计，焊针的排布间距符合常规PCB板的孔位设计规范，焊针根部做了加宽处理，焊接时可以承受一定的外力拉扯，不会出现焊针从基座上脱落的问题；插孔前端带有外螺纹和锁紧螺母，可以直接固定在设备面板的开孔上，安装时只需要在面板上开出对应直径的安装孔，将插孔前端从面板内侧穿出，外侧拧上锁紧螺母即可完成固定，不需要额外的固定支架，安装效率更高，同时螺母锁紧的结构可以保证插孔在频繁插拔的过程中不会出现松动移位。

　　基座部分采用绝缘耐高温的工程塑料材质，将所有导电弹片和焊针分隔固定，不同信号回路之间的绝缘距离满足安规要求，不会出现信号串扰、高压击穿的问题，塑料基座的耐温范围可以满足波峰焊、回流焊的加工温度要求，在PCB板焊接加工过程中不会出现基座变形、弹片移位的问题。从安装边界尺寸来看，这款插孔的主体宽度适配多联并排安装的间距要求，多个同规格插孔并排安装在面板上时，相邻插孔之间不会出现干涉，插拔插头时手指有足够的操作空间，不会碰到相邻的插头；插孔的整体深度适配常规音频设备的机箱内部空间，不会因为插孔深度过大和机箱内部的电路板、结构件产生干涉，焊针伸出基座的长度刚好可以穿过PCB板的对应孔位，露出的焊锡长度符合电子加工的工艺要求，不会出现焊针过长顶到机箱外壳、焊针过短焊接不牢的问题。

　　在实际选型使用过程中，这类插孔需要重点关注接触弹片的弹力参数，弹力过大则插拔手感偏紧，长期使用会加速插头表面的磨损，弹力过小则接触压力不足，容易出现接触不良、信号断续的问题，这款结构的弹片经过弧度优化，插拔力控制在行业通用的合理区间，既保证足够的接触压力，又能保证插拔手感顺畅，额定插拔寿命可以满足专业设备长期频繁使用的需求。另外，插孔的接地回路弹片设计为最先接触、最后断开的结构，插头插入时首先接通接地回路，再接通信号回路，拔出时先断开信号回路，再断开接地回路，可以避免插拔过程中产生的冲击信号传入后级电路，烧坏功放模块或者扬声器，这一细节设计在专业音频设备中是必不可少的，能有效提升设备的使用可靠性，减少插拔瞬间的电流冲击对后端电路的损伤。
