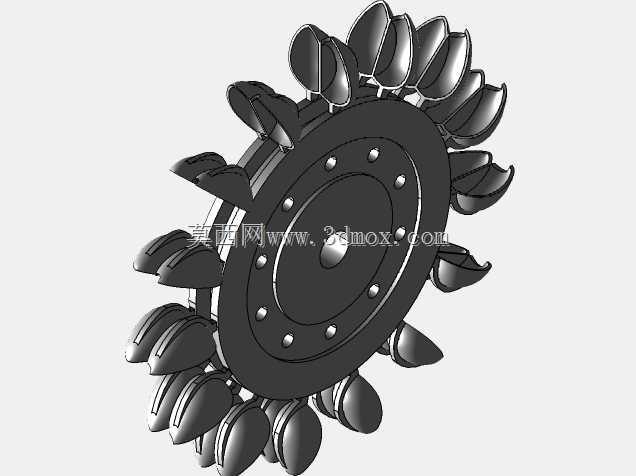

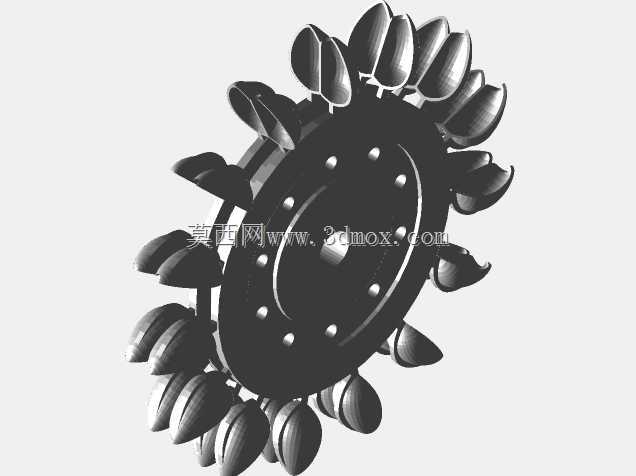

直径250毫米十五斗佩尔顿水轮机转轮

　　在小型径流式水电站点、山区高水头微水电项目、工业余压能量回收管路中，佩尔顿式冲击水轮机是适配高水头、小流量工况的核心能量转换部件，本次呈现的转轮结构，针对250毫米公称直径的装机场景设计，轮缘均匀布置15个水斗，可匹配对应流量参数的冲击射流完成水能到旋转机械能的转换。从实际装机的边界条件来看，该转轮的安装基准为中心轮毂端面，轮毂上沿圆周均布的紧固孔位可直接与主轴法兰对接，安装时需保证水斗分水刃的轴向跳动量控制在合理公差范围内，避免射流冲击偏载引发的振动问题；250毫米的轮径尺寸适配单机功率数千瓦级的微小型机组，整体安装空间仅需预留直径300毫米左右的机坑空间即可，无需大体积的蜗壳结构，大幅降低小型电站的土建成本。

　　设计过程中，水斗的曲面轮廓完全依照射流冲击的最优入流角、出流角推导，每个水斗的进水侧分水刃做了锐边处理，可将喷嘴射出的高速水柱均匀分流至两侧斗腔，斗腔的内曲面曲率经过反复校核，保证水流在斗腔内完成能量交换后沿轴向两侧顺畅排出，不会撞击相邻水斗造成能量损耗；水斗与轮盘的连接根部做了大圆弧过渡处理，避免长期受交变冲击载荷出现应力集中开裂的问题，轮盘本体采用等强度圆盘结构，在满足结构刚度的前提下尽可能降低转动惯量，提升机组变工况下的响应速度。

　　从功能特性来看，该转轮适配的水头范围覆盖数十米到两百米级的高水头工况，相比同功率等级的混流式转轮，它对水质的适应性更强，水流中裹挟的少量细小泥沙不会对过流面造成大面积磨蚀，日常维护仅需定期检查水斗分水刃的磨损情况即可，无需拆解整个过流部件。在实际应用场景里，这类小尺寸佩尔顿转轮除了用于偏远山区的独立微水电供电系统，还可装设在供水管道的余压回收段，将管网中富余的水压能转化为旋转动能驱动小型发电机，为管网监测传感器提供自供电电源，也可用于小型水力试验台的教学演示场景，直观展示冲击式水轮机的工作原理。

　　建模过程中，水斗的曲面采用参数化草图驱动阵列生成，每个水斗的相对位置精度可通过阵列参数直接调整，轮毂上的安装孔位按照标准法兰的螺栓分布圆设计，可直接适配标准规格的水轮机主轴，无需额外加工转接法兰；轮盘的厚度从中心向轮缘做了渐变减薄处理，既保证了中心安装区域的结构强度，也控制了整体转轮的重量，降低主轴的轴承负载。需要注意的是，这类冲击式转轮在装机时必须严格校准喷嘴与水斗的相对位置，保证射流中心线正好对准水斗的分水刃位置，偏差过大会直接导致机组效率下降，甚至引发水斗局部气蚀损坏；转轮做动平衡校验时，可在轮盘背面的工艺配重槽内添加配重块，无需破坏水斗的过流曲面结构。
