电弧焊喷嘴结构三维设计

　　这款电弧焊喷嘴是手工电弧焊及半自动气保焊设备上的核心易耗配套部件，主要作用是在焊接作业过程中约束保护气流的喷出形态，同时隔绝焊枪内部导电部件与焊接飞溅物的直接接触，避免焊枪因飞溅粘连、气流紊乱出现焊接缺陷。从实际车间应用场景来看，这类喷嘴广泛适配中小电流参数下的碳钢、不锈钢构件焊接作业，不管是钢结构件的现场拼装焊接，还是五金制品厂的批量工件工位焊接，都能见到同结构喷嘴的使用身影，其结构可靠性直接影响焊接过程的保护气覆盖均匀度，进而决定焊缝成型质量与焊接作业的连续时长。

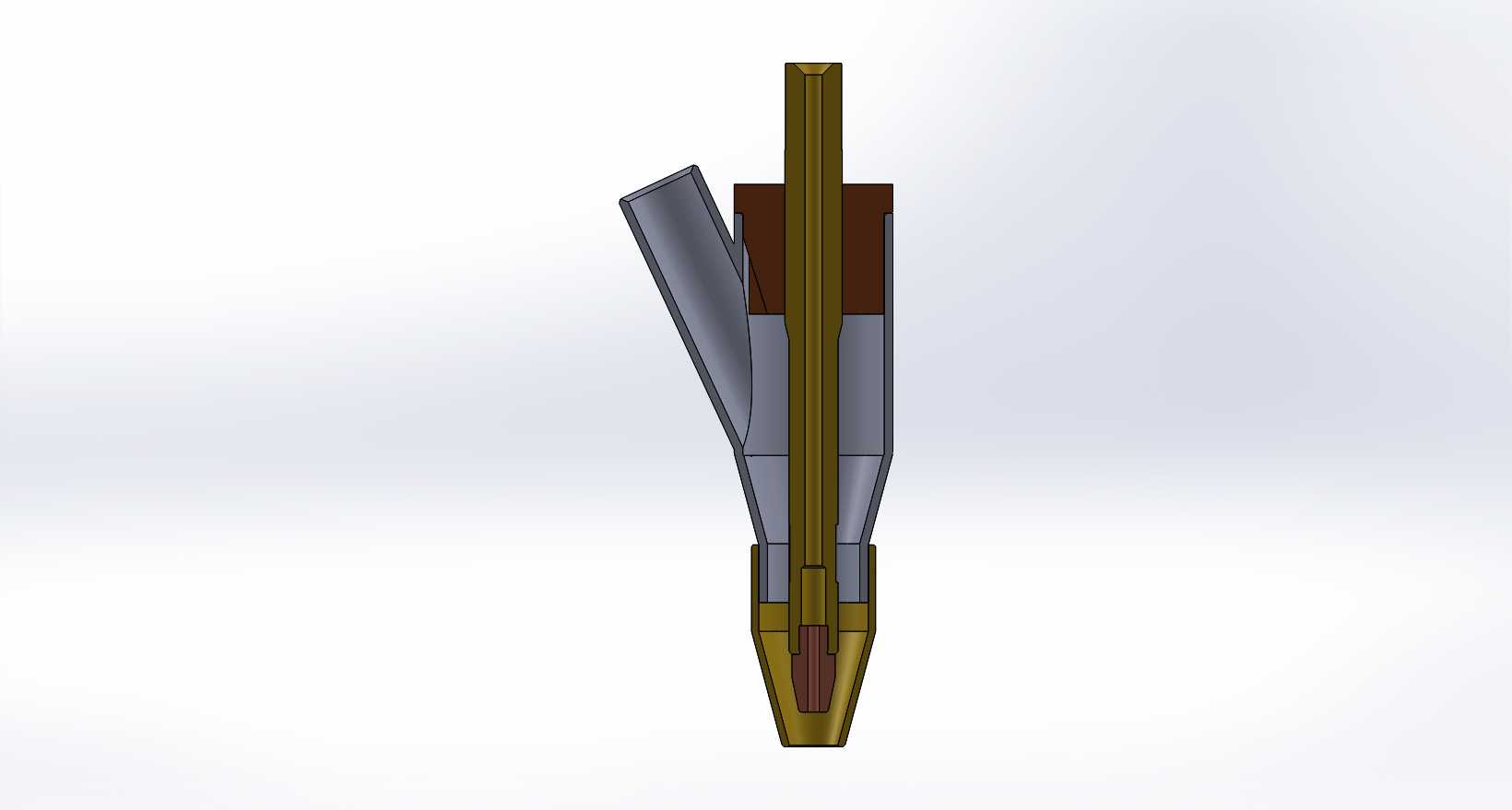

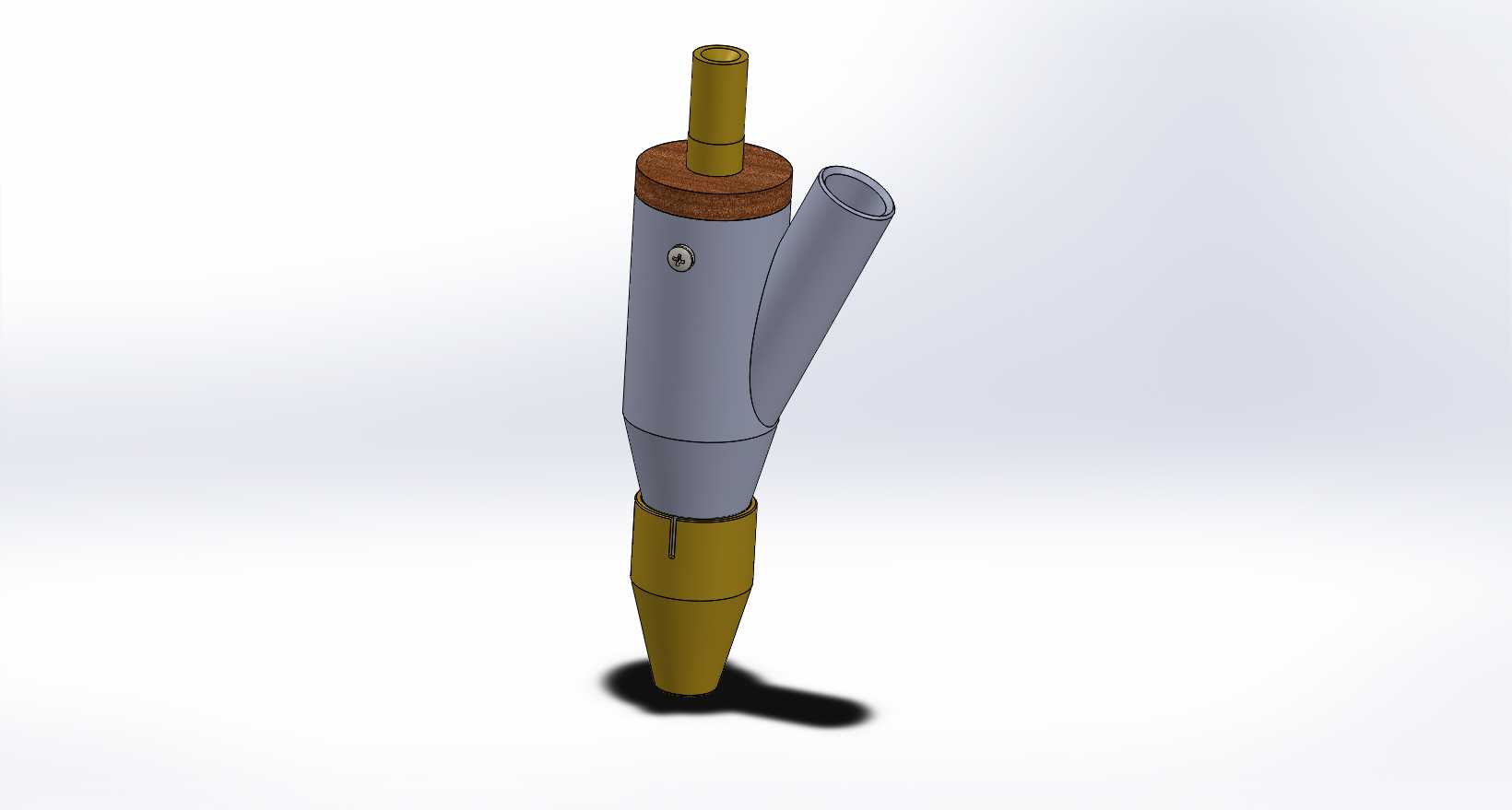

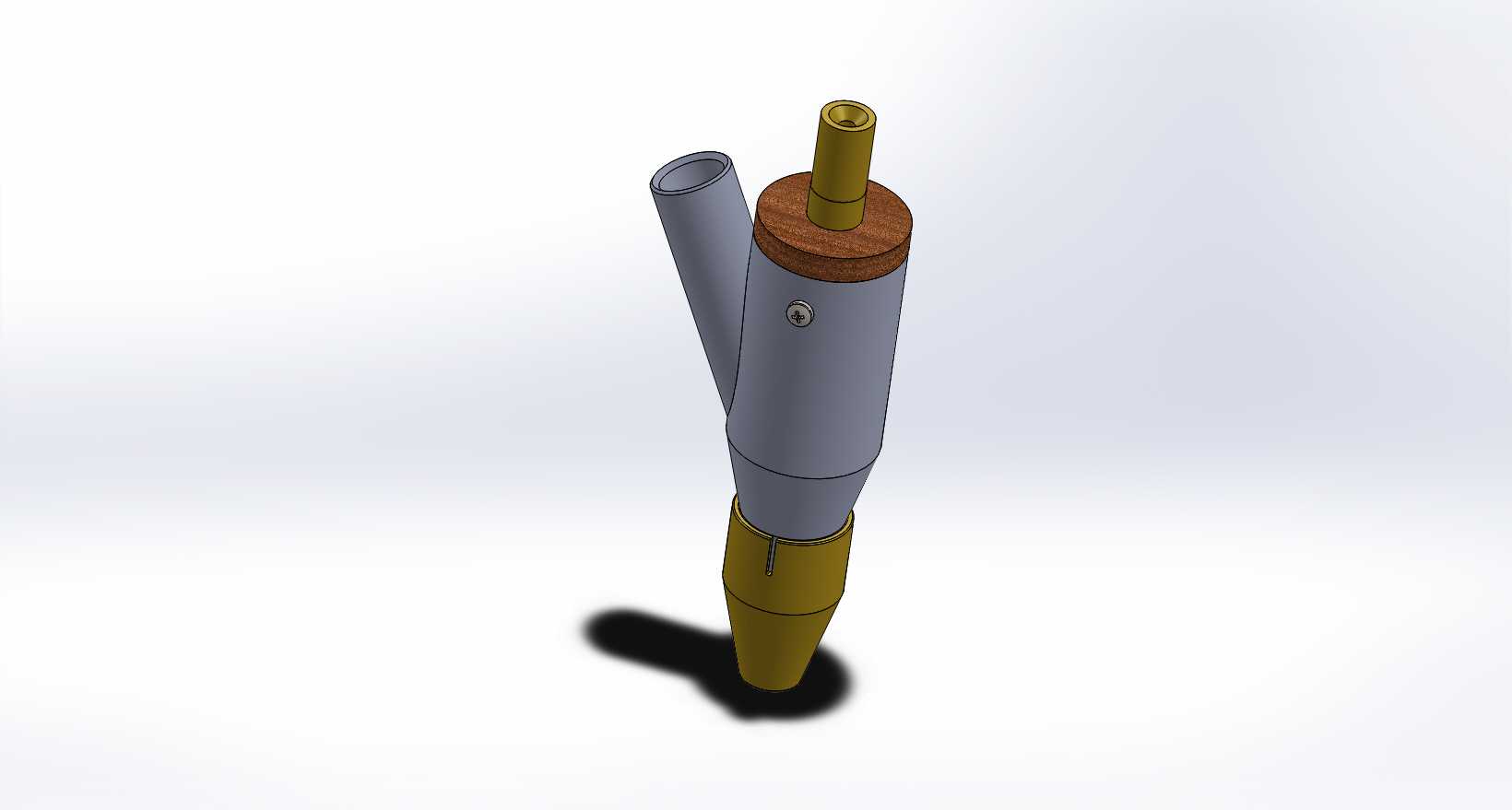

　　从结构设计思路来看，这款喷嘴采用三段式分体组合结构，最下端的黄铜喷口段采用锥面收窄设计，这种锥度设计一方面可以缩小喷嘴端部的外径，让焊接操作时焊工能获得更好的焊缝观察视野，在角焊缝、窄间隙焊缝的焊接作业中，能有效避免喷嘴端部遮挡熔池视线，降低焊偏、未熔合等缺陷的出现概率；另一方面锥面结构可以让保护气流在喷出过程中逐步压缩，形成层流状态的保护气柱，减少气流紊流卷吸周边空气的情况，提升焊接区域的保护效果，避免焊缝出现气孔、氧化发渣的问题。中间的主体段采用圆柱形金属壳体结构，侧面预留的斜向通气接口用于接入保护气输送管路，接口与主体内腔采用平滑过渡的流道设计，避免气路出现直角拐点造成的气流阻力激增，保证保护气输送过程的压力稳定。主体段上部设置的木质隔热隔层，是针对长时间焊接作业时枪体温度过高的问题设计的，木质材料的导热系数远低于金属材质，能够阻断焊枪前端热量向握持段传递，避免焊工长时间操作时出现烫伤风险，同时隔层与上下金属段采用嵌入式配合加侧面紧定螺钉固定的方式，既保证了连接的同轴度，也方便隔层出现磨损、烧损时快速更换，无需整体报废整个喷嘴部件。最上端的细圆柱段是与焊枪枪体的连接定位段，采用间隙配合的插接结构，配合焊枪上的锁紧卡簧就能实现快速拆装，更换喷嘴时无需额外工具，能大幅缩短焊接工位的停机换件时间，适配车间批量焊接作业的快换需求。

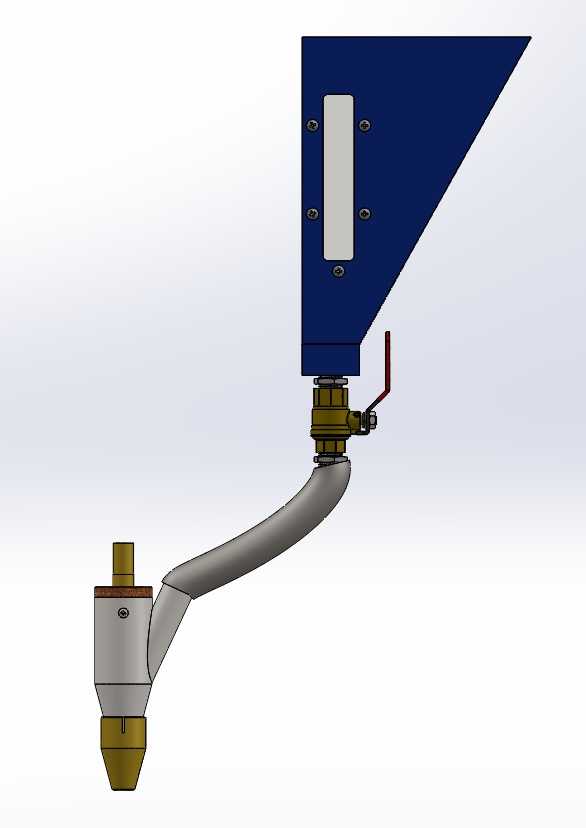

　　从安装边界与尺寸适配角度来看，这款喷嘴的整体同轴度公差控制在0.1mm以内，保证安装后喷口中心与焊枪导电嘴中心的重合度，避免保护气流偏吹造成的焊缝一侧保护不足问题。下端喷口的内径尺寸适配1.0-1.2mm直径的焊丝使用，对应的保护气流量区间为10-18L/min，能够覆盖常规薄板到中厚板焊接的参数需求。侧面的气路接口外径匹配常规8mm内径的气管，无需额外转换接头就能直接与车间现有气保焊设备的输气管路对接。主体段的外径尺寸控制在22mm，既保证了内部气路有足够的通流面积，也不会因为外径过大影响狭窄位置的焊接可达性，在箱型构件内角、管道对接焊缝等操作空间受限的场景下，也能顺利伸到焊接位置完成作业。

　　在实际使用的功能特性上，这款喷嘴的黄铜喷口段采用耐高温的黄铜材质，能够耐受焊接过程中飞溅物的高温冲击，减少飞溅物在喷口内壁的粘连，日常清理时只需要用专用铰刀就能轻松剔除附着的飞溅残渣，延长喷嘴的单次使用时长。金属主体段采用薄壁钢结构，在保证结构强度的前提下尽可能降低整体重量，减少焊工长时间握持操作的手部疲劳。分体式的结构设计让不同损耗程度的部件可以单独更换，比如最易损耗的下端喷口出现烧损变形时，只需要更换喷口段即可，中部主体和上部连接段可以重复使用，能够降低焊接作业的易耗件成本。气路接口的斜向角度设计为30度，既不会因为角度过小造成气管弯折堵气，也不会因为角度过大导致气管突出过多，影响焊接操作时的枪体姿态调整，在全位置焊接（平焊、立焊、横焊、仰焊）过程中，气管都不会与工件发生干涉，保证操作的灵活性。
