PE材质直径10电缆密封穿线组件

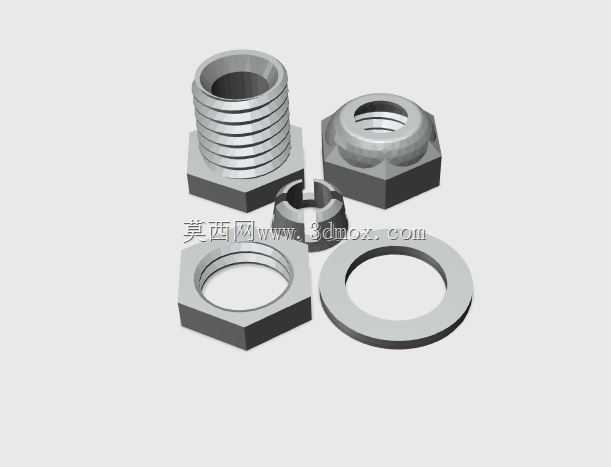

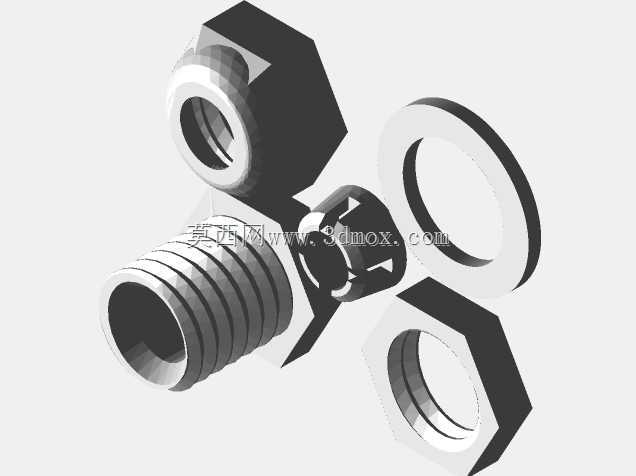

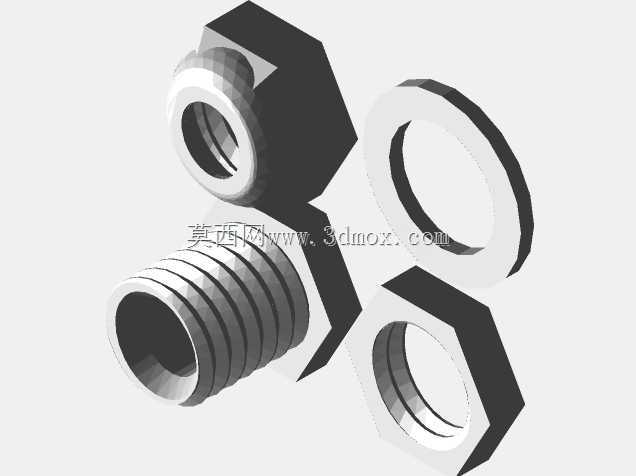

　　在电气柜布线、户外设备接线、工业控制箱体穿线作业场景中，线缆穿过柜体开孔处的密封与固定一直是结构设计里容易被忽略但直接影响设备防护等级的环节。这套直径10规格的PE材质电缆密封组件，就是针对小直径线缆穿板固定需求设计的标准连接件，整套组件包含外螺纹穿线主体、六角锁紧螺母、开口卡紧爪、平垫以及密封垫圈几个部分，各零件配合完成线缆的穿入固定、开孔处密封、柜体两侧锁紧的全流程功能。

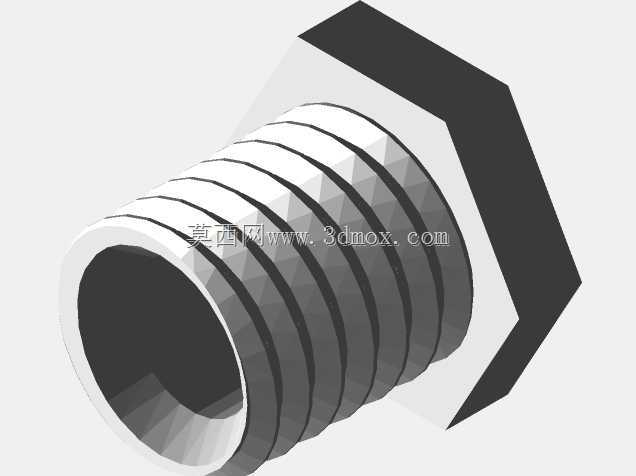

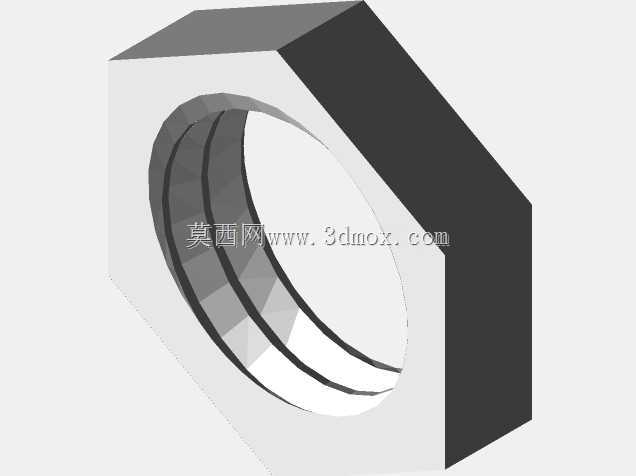

　　从实际使用场景来看，这类密封组件常应用在IP65及以上防护要求的电气设备上，比如户外照明配电箱、小型工控设备外壳、传感器接线盒、防水型电源模块壳体的线缆引出端，替代传统的橡胶圈加螺母的简易固定方式，解决普通固定方式容易出现的线缆松动、密封不严、开孔处割伤线缆外皮的问题。设计时首先考虑的是穿线主体的螺纹匹配性，主体外螺纹采用常规公制细牙螺纹，适配市面通用的柜体开孔尺寸，安装时不需要额外定制攻丝，直接将主体从柜体外侧穿入预先开好的对应直径安装孔，内侧套入平垫后旋紧六角螺母即可完成主体在柜体上的固定，安装边界上，螺母旋紧后突出柜体内侧的高度控制在合理范围，不会占用柜体内过多的布线空间，也不会和柜内的线槽、元器件产生安装干涉。

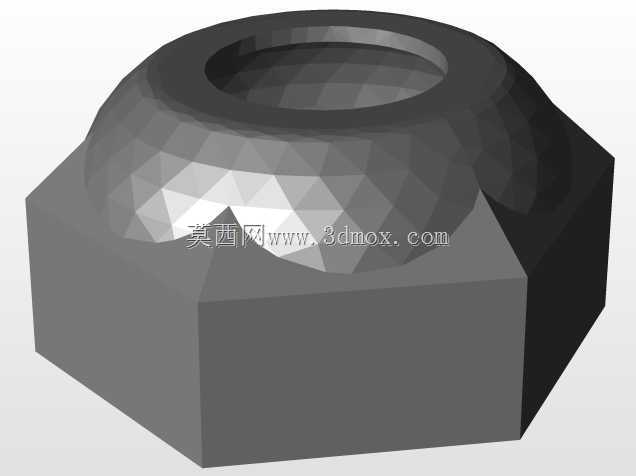

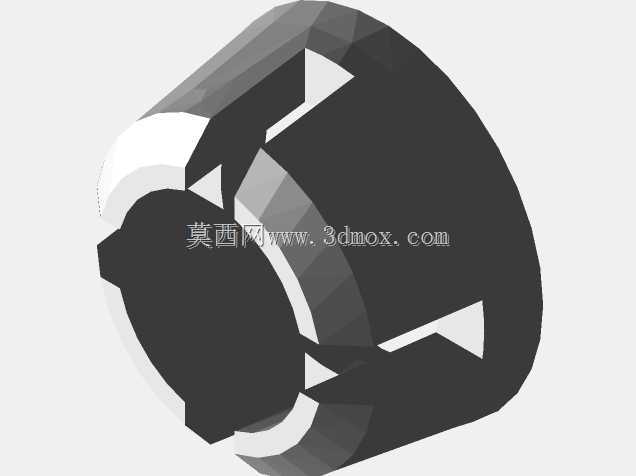

　　组件里的开口卡紧爪是实现线缆固定的核心结构，当线缆从主体中心孔穿入到位后，旋紧主体外侧的压紧帽（也就是配套的外六角压件），会挤压开口卡紧爪向内收缩，均匀包裹住线缆的外护套，既可以防止线缆受外力拉扯时出现移位、松脱，也能填补线缆和主体中心孔之间的间隙，配合两端的密封垫圈，阻挡外界的灰尘、水汽从穿线间隙进入设备内部。材质选择上整套组件采用PE材质，相比金属材质的电缆接头，PE材质本身具备优秀的绝缘性能，不会和线缆外皮产生电化学腐蚀，同时耐常见的弱酸弱碱环境，在普通工业环境、户外露天环境下都能保持稳定的物理性能，不会轻易出现脆裂、老化变形的问题。

　　从结构设计细节来看，所有带六角结构的零件都采用标准对边尺寸，安装时可以用普通的开口扳手、活动扳手直接操作，不需要特殊的定制工装，现场安装的适配性很强。密封垫圈的厚度和硬度经过匹配，当螺母锁紧到额定扭矩时，垫圈会产生适度的形变，填满柜体安装面和零件之间的微观缝隙，同时不会因为过度压缩出现开裂、永久形变失效的问题。开口卡紧爪的瓣数和开槽深度经过反复调整，既能保证对直径10左右的线缆有足够的抱紧力，满足常规的线缆拉脱力要求，又不会因为抱紧力过大夹伤线缆的外护套，甚至损伤内部的线芯绝缘层。

　　在三维建模过程中，各零件的配合公差经过严谨设定，螺纹部分采用标准机械螺纹参数，保证和同规格标准螺母的互换性，活动配合面预留了合理的安装间隙，不会因为PE材质的成型收缩率导致零件组装时出现卡滞、旋紧不顺的问题。整套组件的外形没有多余的突出结构，安装完成后外侧的压帽和主体齐平，不会在设备外壳形成容易勾挂外物的凸起，外观也更整洁。实际选型时，只要确认穿线线缆的外径在适配范围内、柜体开孔尺寸匹配螺纹规格，就可以直接选用，不需要额外做结构修改，能大幅缩短设备结构设计的周期，也减少后期现场安装的适配工作量。在一些需要频繁拆装线缆的维护场景里，这种结构的密封组件也比一体式的橡胶护线套更方便，只需要松开外侧的压帽就可以调整线缆位置或者抽出线缆，维护完成后重新旋紧压帽就能恢复密封和固定性能，不需要更换零件，长期使用的维护成本更低。
