工程机械推铲式连接支撑构件

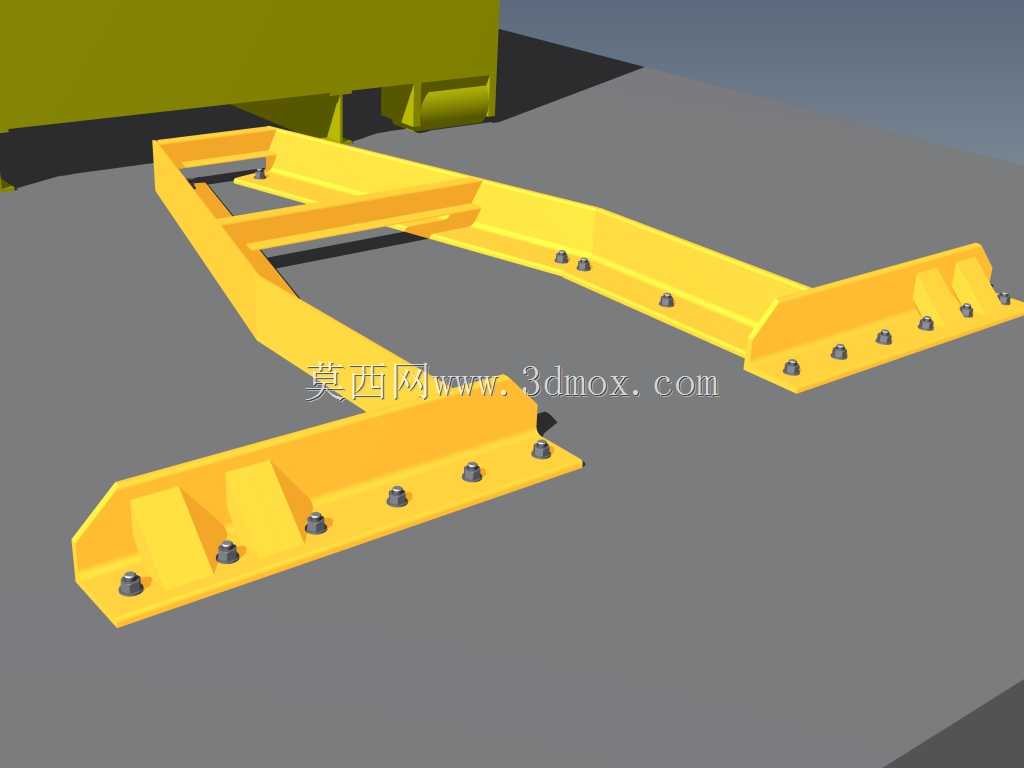

该构件主要应用于小型铲装、推平类工程机械设备的前端工作装置，作为推铲与主机动臂之间的核心连接承载结构，承担作业过程中推挤阻力传递、工作姿态保持的作用，常见于小型滑移装载机、微型推土机的附属推具配套结构，也可适配小型除雪设备的雪铲连接支架使用。从结构设计来看，整体采用对称式双梁延展布局，主体梁身采用变截面折弯钢板拼焊成型，靠近主机连接端的梁段截面收窄，适配动臂端的铰接安装空间，向外侧推铲安装端逐步拓宽截面高度，提升抗弯承载能力，避免大推力作业时梁身出现挠曲变形。梁体上分布的多组螺栓安装位，采用沉孔式凸台设计，每个安装点位下方都焊接有加强筋板，筋板沿受力方向呈三角布置，将螺栓受到的剪切力分散传导至梁身主体，避免安装孔位因长期受交变载荷出现开裂变形。设计过程中优先考虑了安装边界的适配性，双梁之间的开档尺寸匹配常规小型主机的前端铰接点间距，梁身的弯折角度经过受力仿真校核，保证推铲作业面在水平推挤时受力方向与梁身轴线重合，减少附加弯矩对连接销轴的磨损。构件整体采用低合金高强度钢板焊接制作，所有外露棱边都做了倒角处理，避免装配过程中割伤操作人员，梁身底部预留的间隙可适配推铲的翻转角度需求，不会在推铲上扬或下俯时出现结构干涉。实际作业中，该构件可将主机输出的推力均匀传导至整个推铲作业面，避免单点受力过大导致推铲变形，同时双梁之间的横向连接段采用箱型焊接结构，提升整体抗扭性能，在偏载推挤作业时，比如单侧推铲遇到硬质障碍物，也能通过结构自身的刚度将偏载力分散到两侧铰接点，保护主机动臂结构不受偏载冲击。安装时仅需通过销轴将构件后端与动臂前端铰接点固定，前端通过高强度螺栓与推铲背面的安装座锁紧即可，无需额外加工适配结构，替换维护十分便捷，日常作业中仅需定期检查螺栓预紧力与铰接点润滑情况，即可保证长期稳定作业。
