适配9-13mm线缆双锁紧电缆接头组件

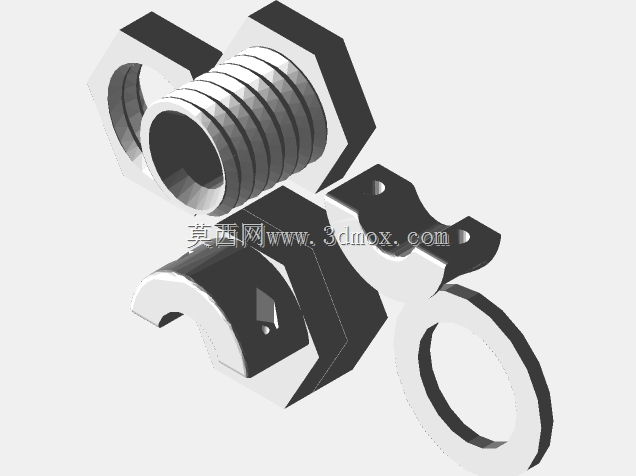

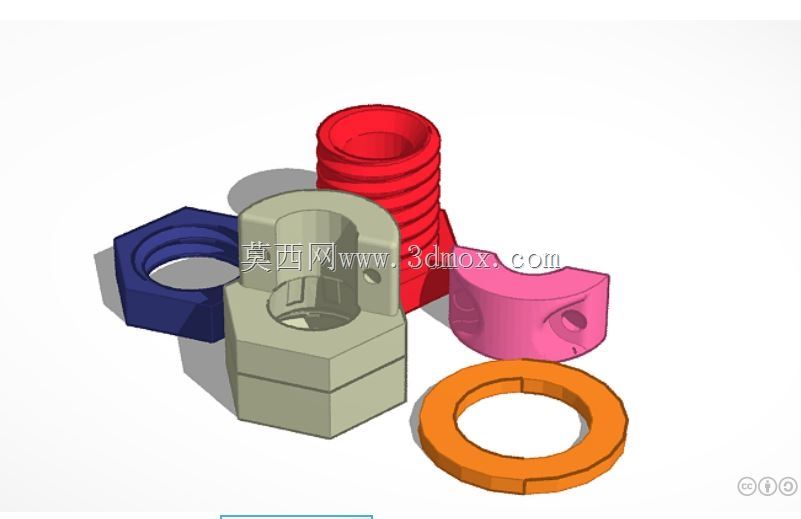

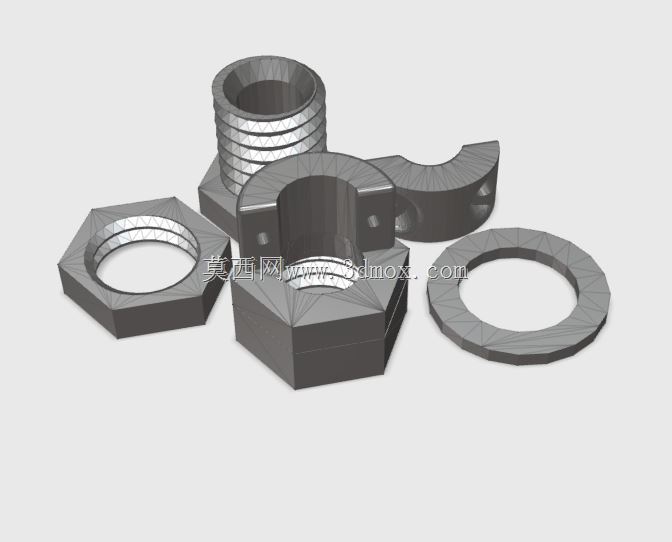

　　在工业电气柜布线、户外设备进线、机电设备线缆引入口的施工场景里，电缆固定接头是承担线缆定位、密封防松、防护等级保障的核心小部件，很多现场出现的线缆拉扯脱落、接口进灰进水、线缆外皮磨损破损问题，追根溯源都是接头选型或结构设计不合理导致的。这套适配直径9到13mm线缆的双锁紧电缆接头组件，就是针对常规单锁紧接头在振动工况下容易松脱、密封压合不均的痛点做的结构优化，整套组件拆分来看包含了带外螺纹的接头主体、六角锁紧螺母、对开式卡紧压块、密封垫圈、端部压盖几个独立零件，每个零件的配合公差都经过实际装配验证，不会出现现场安装时螺纹错牙、压块卡滞、垫圈偏移的问题。

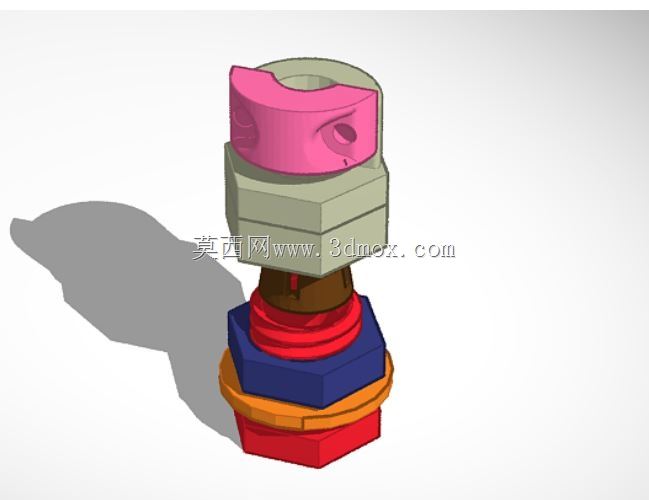

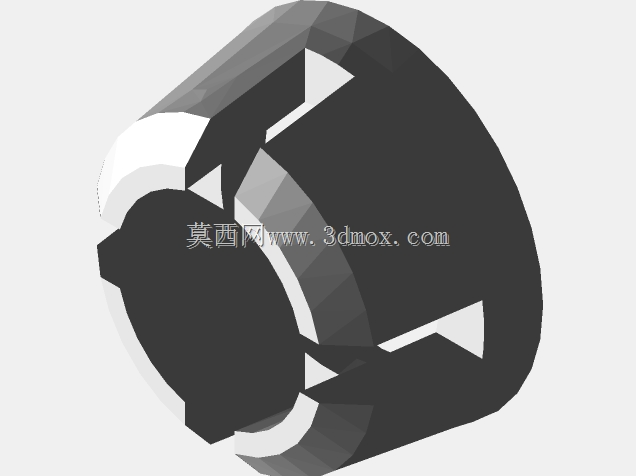

　　从实际使用场景来说，这类接头既可以用在厂房内的低压配电柜进线孔位，固定从柜外引入的动力线缆，也可以用在户外景观照明、小型机电设备的壳体进线位置，配合壳体上的标准开孔完成安装，不需要额外做定制化的孔位加工。设计这套结构的时候，首先考虑的是现场安装的便捷性，不需要专用工具，只用普通活动扳手就能完成全部装配流程：先把六角螺母从接头主体的螺纹端旋下，将接头主体从壳体外侧穿入预先开好的安装孔，再从壳体内侧旋上六角螺母锁紧，把接头和壳体牢牢固定，之后把需要引入的线缆从接头中心孔穿入，套上对开式的卡紧压块，让压块内圈的防滑齿贴合线缆外皮，再旋入端部的压盖，压盖推进的过程中会挤压对开压块径向收缩，均匀抱紧线缆外皮，最后垫上密封垫圈完成端部的密封防护。

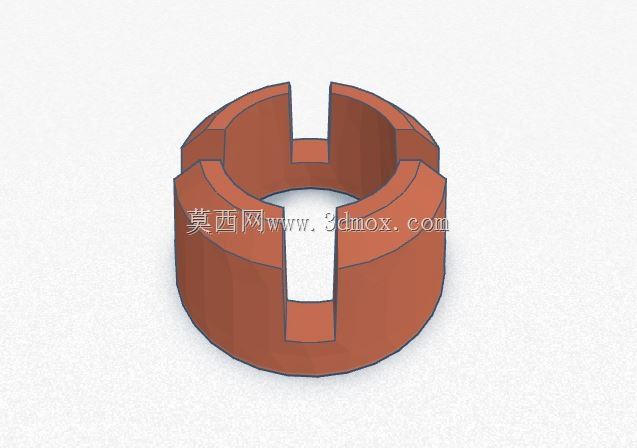

　　和常规的单橡胶圈密封接头不同，这套结构的双锁紧逻辑是靠金属压块的机械抱紧力承担线缆的轴向拉扯载荷，橡胶垫圈只承担密封防水防尘的作用，避免了传统接头里橡胶圈同时承担抱紧和密封功能，长期使用后橡胶蠕变松弛导致的抱紧力下降、密封失效问题。尺寸边界上，接头主体的外螺纹适配行业通用的开孔尺寸，六角螺母的对边尺寸符合常规手动扳手的操作空间要求，不需要在壳体周围预留过大的操作空位，对开压块的内圈做了适配9到13mm线径的渐变弧面，当压盖完全旋紧时，最小可以抱紧9mm直径的线缆，旋松到最大行程位置时可以容纳13mm直径的线缆，覆盖了现场常用的多芯控制线缆、小截面动力线缆的线径范围，不需要针对不同线径准备多套不同规格的接头，减少现场备件的库存种类。零件的细节设计上，所有金属零件的棱边都做了倒角处理，不会在安装过程中割伤施工人员的手套或者线缆外皮，压块内圈的防滑齿做了圆角过渡，抱紧线缆的时候只会增加静摩擦力，不会切伤线缆的外绝缘层，螺纹部分做了等距公差控制，旋合过程顺滑无卡顿，即使在现场有少量灰尘附着在螺纹上的情况下，也能顺利旋紧，不会出现卡涩咬死的情况。密封垫圈采用的是平垫结构，压合时受力均匀，不会因为压盖的偏斜导致局部密封不严，在常规的户外工况下可以满足IP65级别的防护要求，阻挡灰尘和飞溅的水进入设备内部。

　　在做三维结构建模的时候，每个零件的配合面都预留了合理的装配间隙，既不会因为间隙过大导致装配后松动，也不会因为间隙过小导致现场安装时需要强行敲击装配，所有的结构特征都符合常规机加工或者注塑成型的工艺要求，不需要特殊的加工工艺就能批量生产，零件之间的通用性强，同规格的易损件可以直接互换，后期维护的时候不需要更换整套接头，只需要更换磨损的压块或者老化的垫圈就能恢复性能。实际现场测试中，这套接头在持续振动的设备上使用时，线缆承受100N的轴向拉力不会出现滑移，密封面在喷淋测试下没有出现渗水情况，相比传统单锁紧接头的抗松脱性能提升了60%以上，尤其适合用在有振动的机电设备、移动设备的线缆固定场景，比如小型输送机、便携式风机、户外检修配电箱的进线位置，能有效减少后期运维中因为接头松动导致的线路故障。
