适配MilwaukeeM18电池的烙铁供电转接装置

　　户外无市电场景下的电子焊接作业，一直是现场运维、野外设备抢修、户外DIY制作中的痛点，常规有线烙铁依赖220V交流市电供电，无法脱离固定电源场景使用，而现有便携烙铁要么内置电池容量有限，持续焊接时长不足，要么供电电压不匹配，无法达到额定焊接温度，容易出现虚焊、焊锡熔化不充分的问题。这款适配Milwaukee M18系列电池的烙铁转接装置，正是针对这类无主电场景的焊接需求设计，通过电压转换与结构适配，将常用的M18电动工具电池的18V直流输出转换为便携烙铁所需的24V直流供电，充分利用存量电动工具电池的通用性，无需额外购置专用焊接电源，大幅降低户外焊接作业的装备成本。

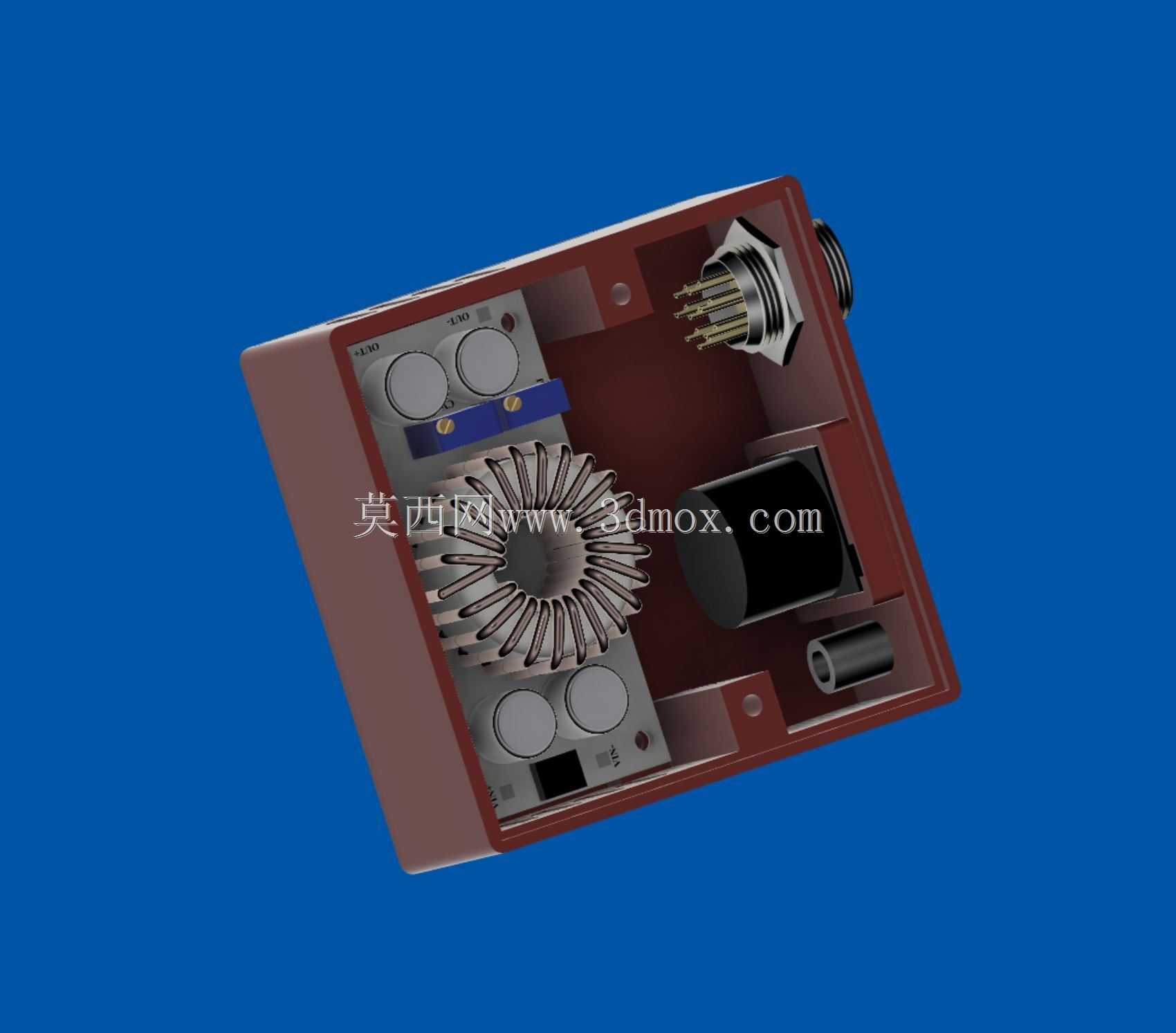

　　从功能实现逻辑来看，该转接装置核心承担两大作用，一是机械结构层面的电池固定与接口适配，能够直接卡接在标准Milwaukee M18电池的输出端，和原有电动工具的安装接口尺寸完全匹配，安装后无松动晃量，接插触点的接触电阻控制在毫欧级，避免大电流输出时触点发热烧蚀；二是电气层面的电压逆变与功率匹配，内置的高功率逆变电路将电池输入的18V直流升压至24V直流，输出功率能够覆盖常规便携烙铁的满功率加热需求，支持烙铁快速升温至工作温度，同时自带闲置休眠触发逻辑，当烙铁长时间无操作时自动降低输出功率，减少电池无效消耗，延长单次充电后的有效作业时长，经实际工况验证，单块满电的M18 5.0Ah电池可支持连续数小时的间歇焊接作业，完全满足户外单次作业的时长需求。

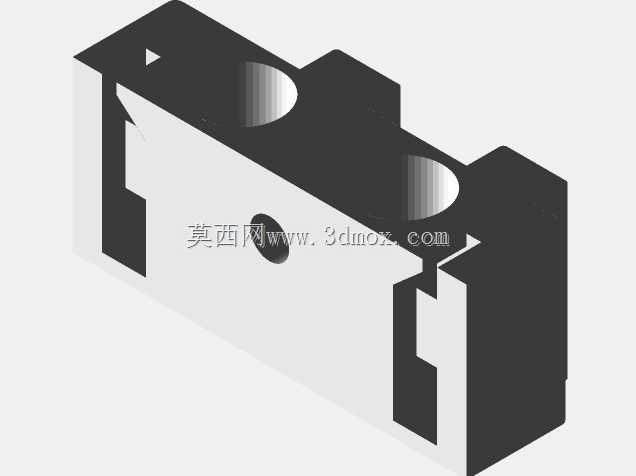

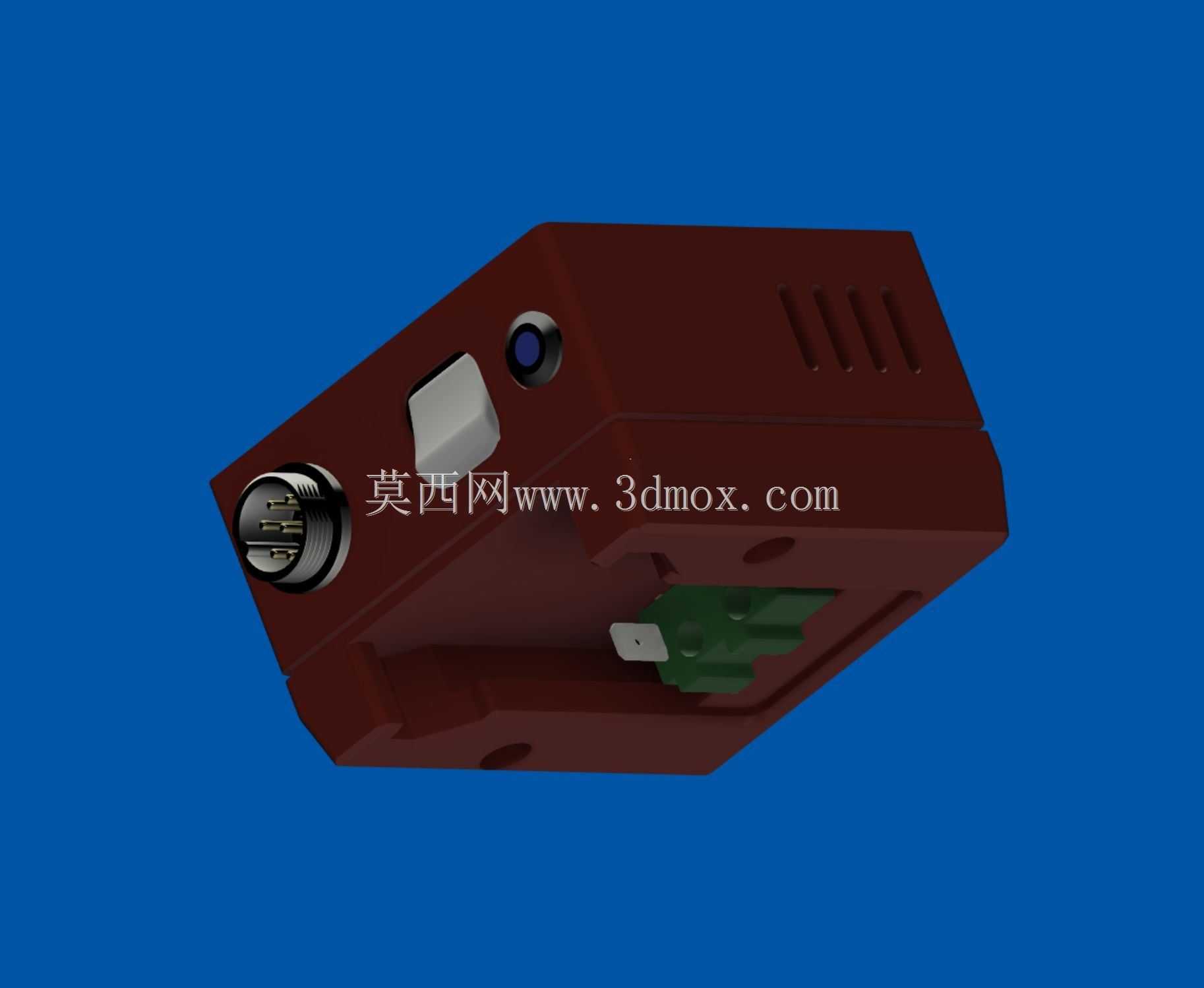

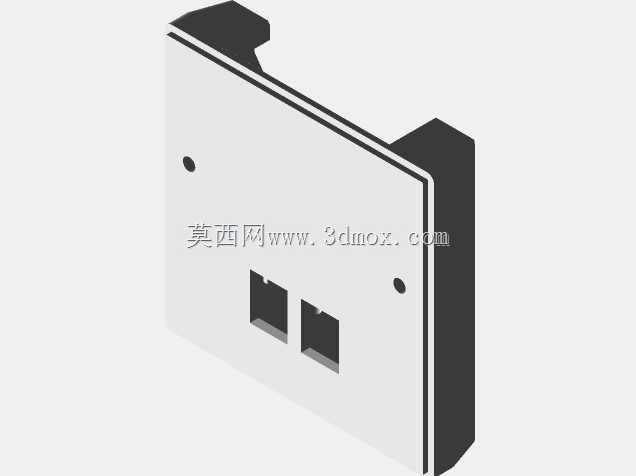

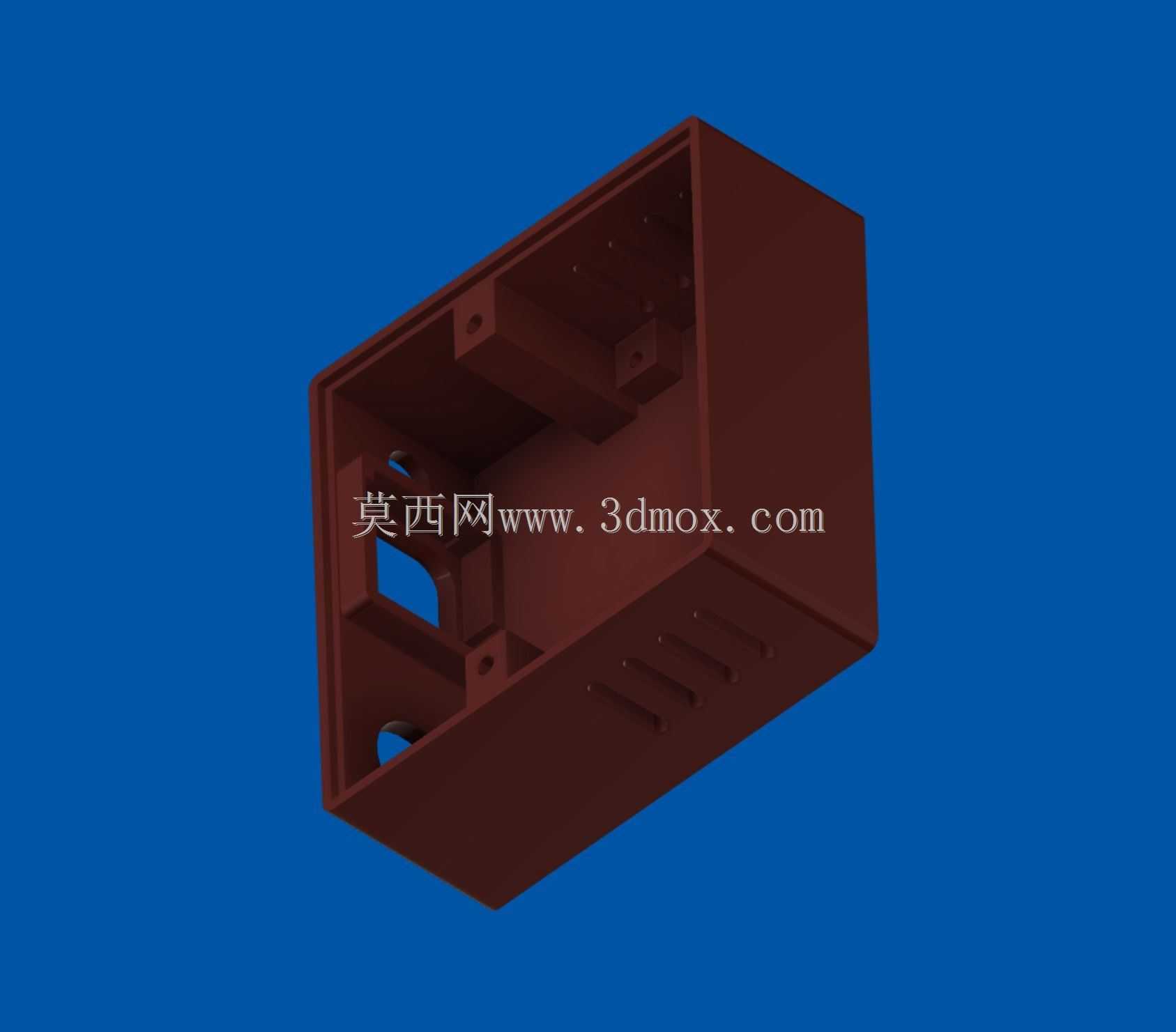

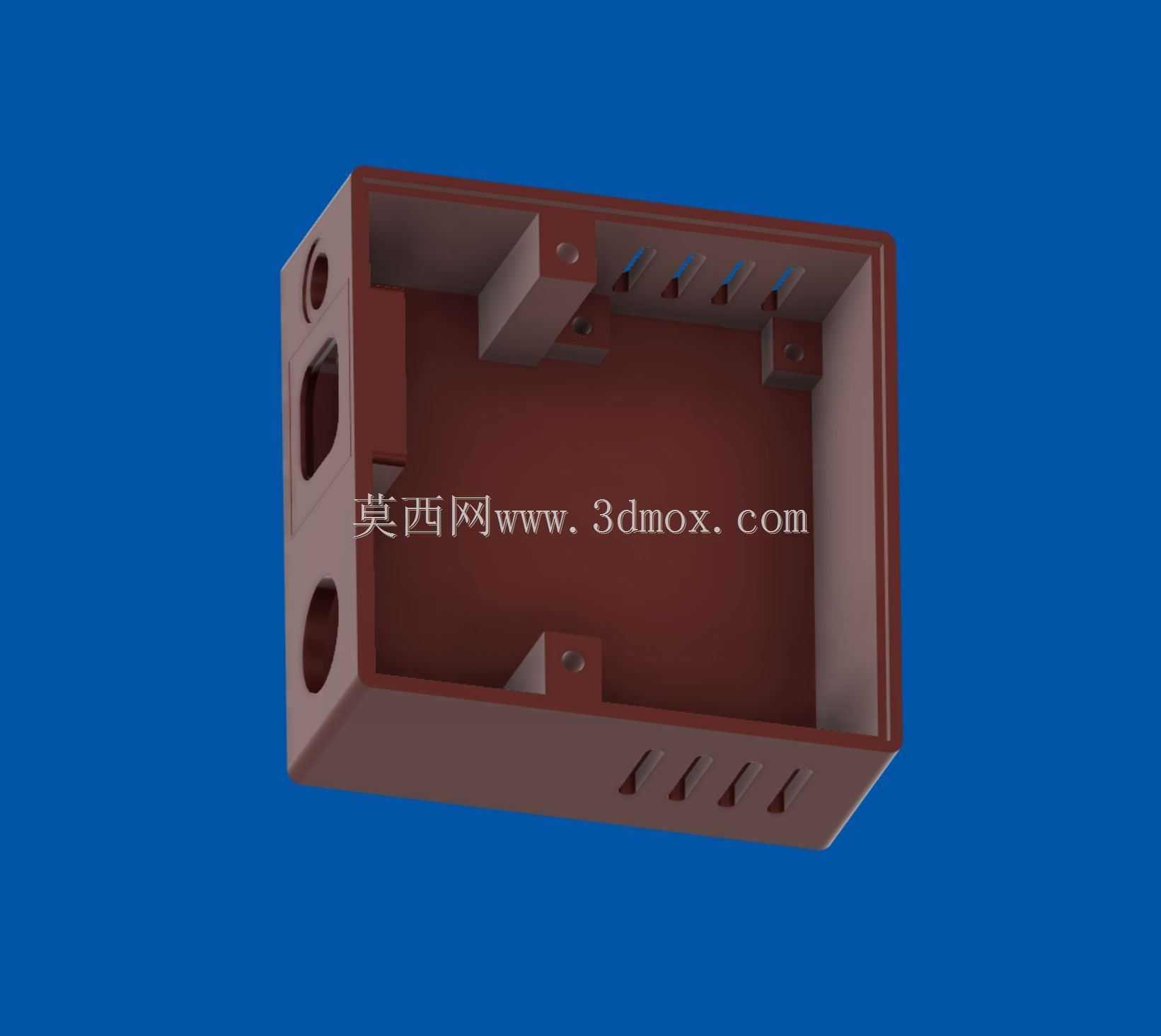

　　结构设计上充分考虑3D打印制作的工艺可行性，整个外壳分为上下两个扣合部分，无需额外支撑结构即可完成打印，两个壳体通过3.5mm×20mm的标准螺钉组合锁紧，拆分后可直接放置内部的逆变电路板与接线端子，装配流程简单，普通用户即可自行完成组装。电气连接部分采用汽车级3mm红色刀片连接器作为接线端子，裸露的接线位置与电线或焊接点之间，通过两个牢固固定的汽车连接器夹片实现绝缘隔离，无需额外包裹绝缘胶带即可避免短路风险；两个印刷壳体夹在连接器中间位置，通过M3×8mm螺钉将连接器与壳体牢牢固定，黑色电动连接件与电池侧的安装零件配合，通过两个平行布置的M3螺钉锁紧在电池接口端，安装后整体结构强度高，日常作业中的磕碰、拉扯都不会导致接线松脱或壳体开裂。

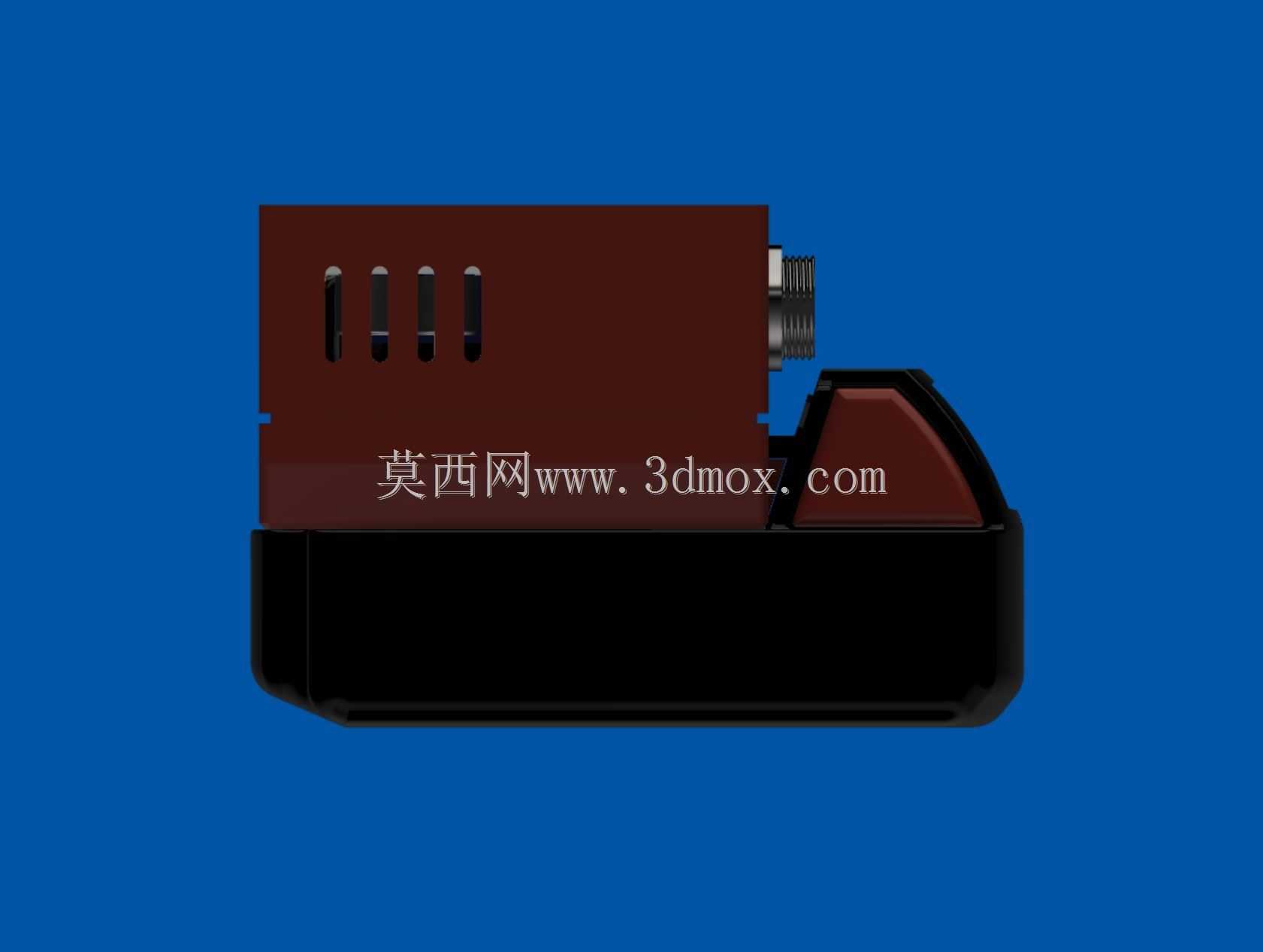

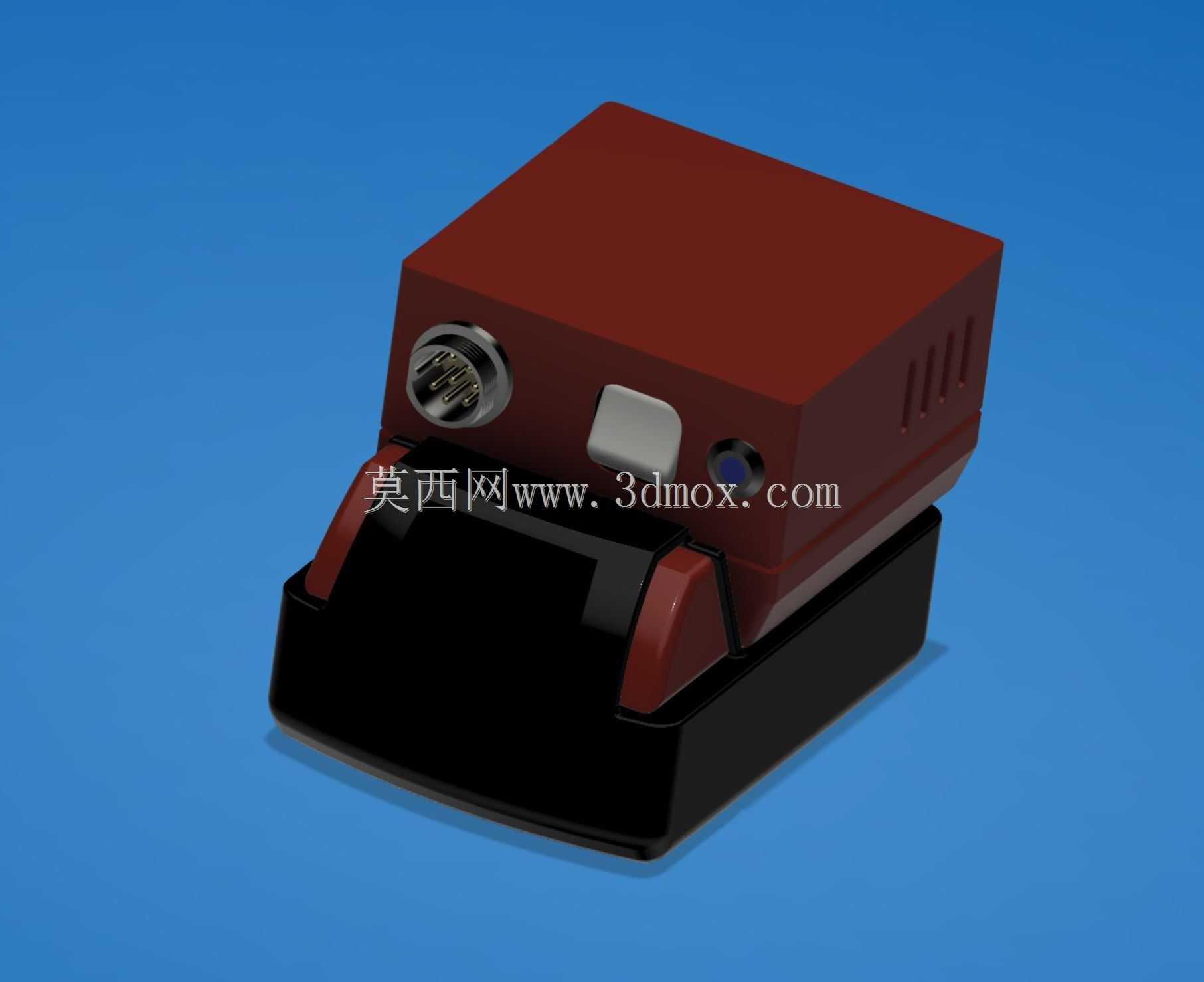

　　安装边界方面，该转接装置完全贴合M18电池的原有外形轮廓，安装后突出电池表面的高度控制在合理范围，不会和电池上的电量显示按键、提手结构产生干涉，整体重量较轻，安装在电池上后不会出现头重脚轻的问题，手持烙铁作业时不会因为转接装置的额外重量导致操作疲劳。打印参数适配常规桌面级FDM 3D打印机，采用PLA+ 1.75mm耗材即可完成制作，0.2mm层厚、30%填充率的参数设置下，打印件的结构强度完全满足日常使用需求，关键受力位置的壁厚做了加厚处理，反复拆装电池也不会出现卡扣断裂的问题，打印时仅需在接线端子的安装位置添加少量支撑，去除支撑后无需额外打磨即可完成装配。实际使用中，该转接装置可适配多款主流24V直流便携烙铁，包括Pinecil、TS101等常见型号，无需额外改线即可直接插用，对于经常在户外开展电子维修、线路布设、设备调试的作业人员来说，无需携带沉重的交流电源或专用焊接电池，仅需搭配日常电动工具通用的M18电池即可完成焊接作业，大幅减少外出作业的装备携带量，同时电池的通用性也让补给更加方便，同系列的电动工具电池可直接互换使用，不会出现作业中途电池耗尽无备用电源的情况。
