15A延时型玻璃管熔断式保险器件

　　在低压配电、工控板卡、消费类电源以及小功率变压供电回路的过流防护设计中，延时型玻璃管保险丝是极为常用的被动保护器件，这类器件区别于快熔型保险的核心特性，是能够耐受回路启动瞬间的短时冲击电流，不会在设备上电、电机启动、电容充电的毫秒级大电流冲击下误熔断，只有当回路出现持续过流、短路等故障工况时，才会按照预设的熔断特性切断回路，避免故障扩大烧毁后端供电与负载器件。这款15A规格的延时玻璃管保险，两端采用金属端帽压接结构，中间为高透玻璃壳体，既可以直观观察内部熔丝的状态，快速判断器件是否已经触发熔断，也能在熔丝熔断时隔绝内部电弧飞溅，提升回路使用的安全性。

　　从结构设计逻辑来看，这类延时保险的内部熔丝并非等径直丝结构，而是采用了多段变径加绕制的结构设计，在短时冲击电流通过时，熔丝的热容量能够吸收瞬时的热量积累，不会快速达到熔点，而当持续过流出现时，熔丝的薄弱段会持续升温最终熔断，实现延时保护的功能特性，匹配后端容性、感性负载的启动特性需求。在实际选型与安装适配过程中，需要严格匹配器件的外形尺寸边界，这款保险的管体直径为6.35mm，整体长度为31.75mm，是行业内通用的标准玻璃管保险安装尺寸，能够直接适配市面上绝大多数标准保险丝座、PCB板载焊接保险夹以及配电回路的保险安装卡槽，不需要额外修改安装位的结构尺寸，替换选型时无需重新调整安装空间的预留设计。

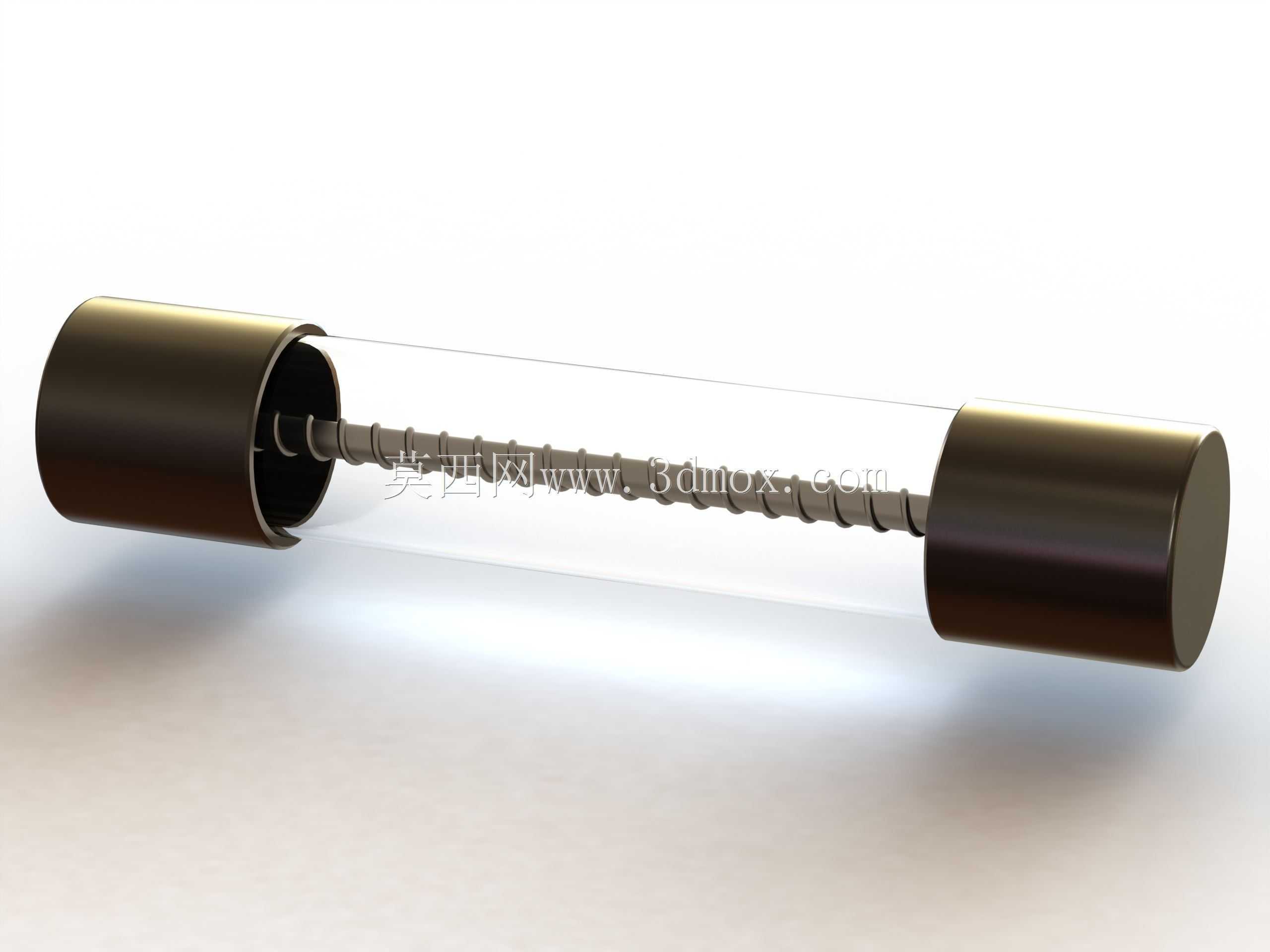

　　在三维建模的结构还原过程中，需要重点还原几个核心结构特征：首先是两端金属端帽的压接配合公差，端帽与玻璃管之间采用过盈压装的配合方式，建模时需要预留合理的压接重叠量，还原实际生产中的装配关系；其次是内部熔丝的绕制结构，延时熔丝的螺旋绕制段的螺距、丝径变化是实现延时特性的核心结构，建模时需要准确还原熔丝的走向与固定方式，两端熔丝与金属端帽的焊接点位也要做对应还原，保证模型与实物结构的一致性；另外玻璃管的通透质感、金属端帽的表面镀层质感，在做渲染验证时也需要匹配实际器件的材质特性，方便在做整机BOM展示、装配动画演示时能够准确呈现器件的外观特征。从实际应用场景来看，这类玻璃管延时保险广泛应用在小功率变压器的次级输出回路、开关电源的输入防护回路、小家电的供电回路、工控板卡的电源输入端口等位置，选型时除了匹配额定电流15A的参数之外，还要确认回路的工作电压与保险的分断能力匹配，避免故障时分断能力不足导致保险炸裂、起弧等安全问题。在做设备的结构设计时，玻璃管保险的安装位需要预留足够的安全爬电距离，两端金属带电部分与周边结构件、PCB走线之间要满足安规要求的间距，同时安装位周边要避免紧贴高温发热器件，防止环境温度过高导致保险的额定电流折减，出现误熔断的情况。

　　另外在做装配结构设计时，保险座的夹持弹片弹力需要匹配端帽的尺寸，既要保证接触电阻足够小，避免大电流通过时弹片发热，也要保证更换保险时插拔力度适中，方便后期维护更换。从建模的工程实用性角度出发，这个模型可以直接用于电源类产品的整机装配干涉检查，在设计阶段就确认保险安装位与周边壳体、元器件的空间间隙，避免后期开模或者组装时出现空间干涉问题，也可以用于产品说明书的爆炸图制作、维修手册的图示说明，以及安规认证资料中的结构示意图绘制，相比通用的简化保险模型，还原了内部熔丝结构与端帽压接细节的模型，在做产品展示、结构验证时的参考价值更高。
