三角加强型长条形金属安装支架结构

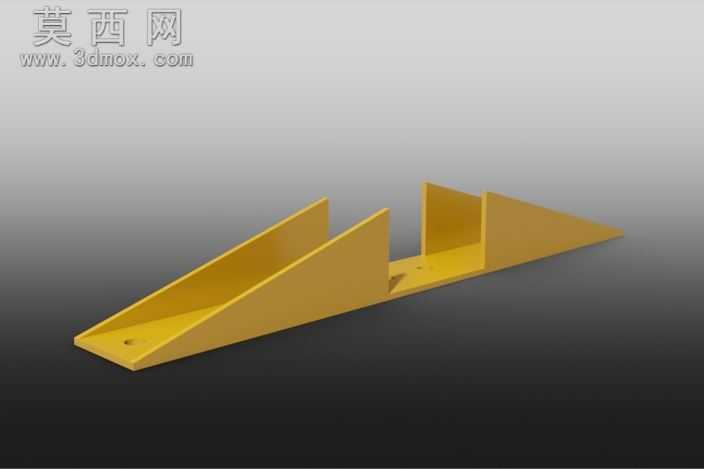

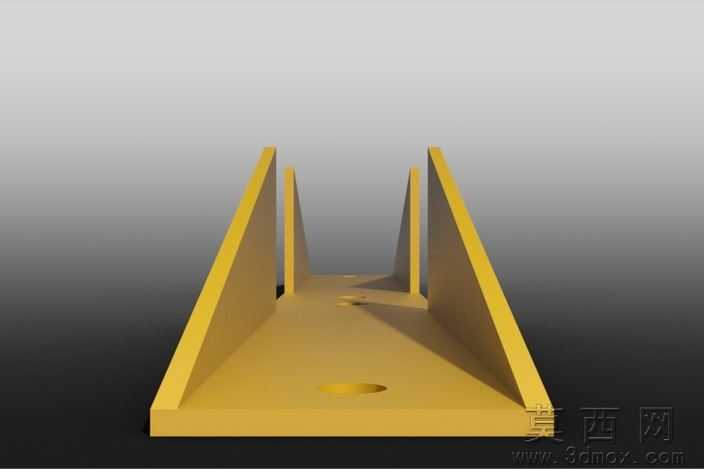

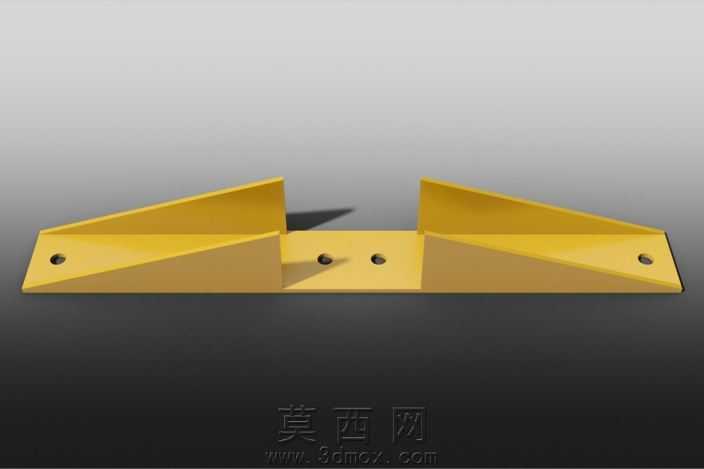

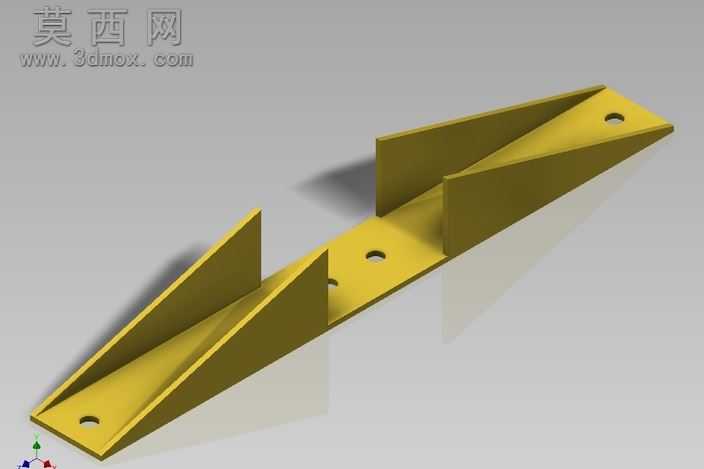

本作品为一款三角加强型长条形金属安装支撑构件，采用三维建模软件完成全参数化设计，建模过程首先绘制长条状基底的二维草图，通过拉伸命令生成带均匀厚度的基础底板，在底板对应安装位置预先绘制圆形安装孔草图，通过切除拉伸命令生成贯通的螺栓安装孔，孔位沿底板长度方向均匀排布，两端预留对应安装边距，保证安装时的受力均匀性。完成基础底板建模后，依次在底板两侧设计三角加强筋结构，每侧设置多组垂直于底板的三角立板，立板与底板采用完全贴合的共面约束，相邻立板之间保持等距排布，立板的斜边从底板侧边向上延伸至顶端，形成稳定的三角支撑结构，有效提升构件整体的抗弯折、抗形变能力，避免长条形构件在承重状态下出现中部下垂或侧向变形的问题。材质设计阶段为构件赋予哑光金属材质，模拟镀锌钢板的表面质感，调整材质的粗糙度、金属度参数，还原金属构件的真实光影表现，渲染阶段采用柔和的环境光搭配定向主光源，投射出自然的软阴影，清晰展现构件的立体结构与各部分的衔接关系，同时通过多角度视图呈现构件的正面、侧面与端面结构，直观展示三角筋与底板的连接细节、安装孔的位置分布。设计过程中充分考虑构件的实际安装使用场景，长条形的主体结构适配狭长空间的安装需求，两侧的三角加强筋在不额外增加过多整体重量的前提下，大幅提升结构的刚性与承重能力，底板上的预留安装孔可直接配合螺栓完成与其他设备构件的固定连接，整体结构简洁规整，无冗余设计，建模过程中所有特征均保留完整参数，可根据实际使用需求调整底板长度、筋板数量、安装孔孔径与间距等参数，快速适配不同的安装承重要求，构件的所有棱边均做微小的圆角处理，避免尖锐边角带来的安装安全隐患，同时提升构件的工艺合理性，适配钣金折弯、焊接或一体成型的加工工艺要求。
