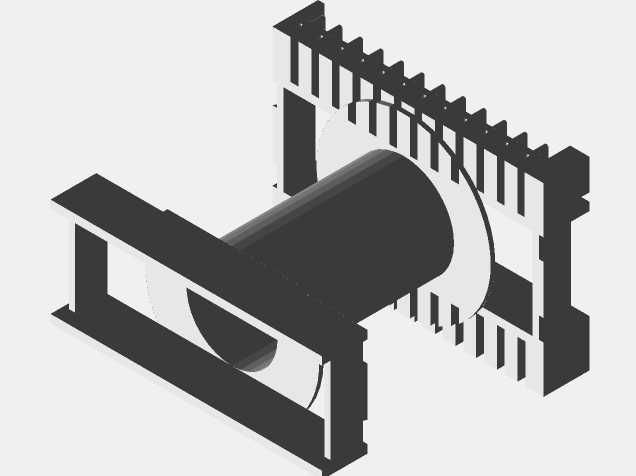

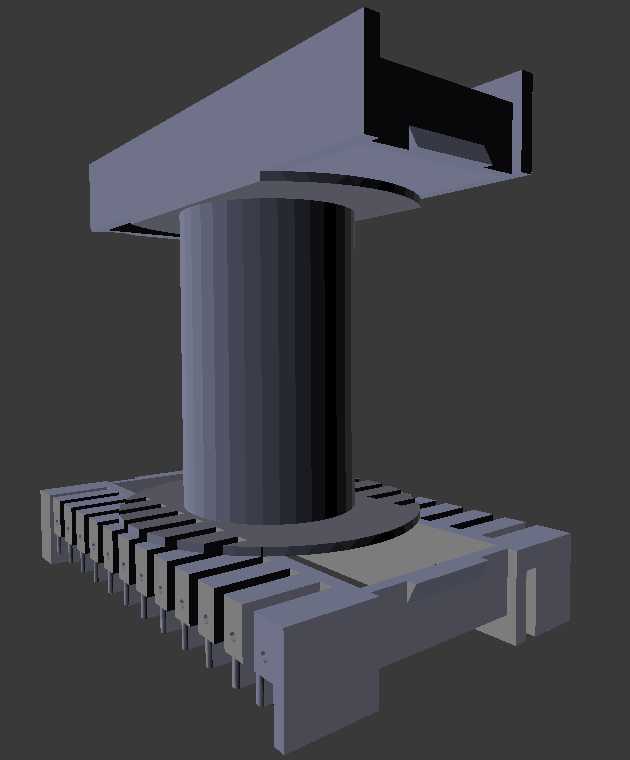

ETD59垂直磁管电子元件基座结构

项目分类:3D模型 发布时间:2021-09-02 ID:262463
  • ETD59垂直磁管电子元件基座结构
  • ETD59垂直磁管电子元件基座结构

在开关电源、高频逆变电路的磁性元件装配场景中,这类垂直筒管结构是ETD59规格磁芯配套的核心骨架载体,承担着绕组支撑、引脚定位、磁芯固定的多重作用,是高频变压器、功率电感器生产环节中不可或缺的结构件。从实际产线装配的需求出发,该结构在设计时优先考虑了绕组绕制的操作空间,中部垂直筒体的外径严格匹配ETD59磁芯的中柱内径,筒体高度预留了多层漆包线绕制的堆叠余量,避免绕组超出磁芯窗口造成装配干涉。底部的多引脚排布结构,对应1.4mm方形镀锡引脚的压装需求,每个引脚的安装孔位同轴度公差控制在0.05mm以内,既保证引脚压装后的垂直度,也能适配后续波峰焊工序的引脚定位要求,防止焊接时出现引脚歪斜、连锡等工艺问题。上部的限位凸台结构,是为了匹配磁芯上盖的安装边界设计,凸台的外形尺寸与磁芯上盖的内凹槽完全契合,装配时磁芯可直接卡入凸台完成定位,不需要额外的治具辅助对齐,能大幅提升磁芯组装的作业效率。考虑到批量生产的一致性要求,整个结构的壁厚做了均匀化处理,筒体壁厚保持在1.2mm,既满足绝缘耐压的结构强度要求,也避免壁厚不均导致注塑成型时出现缩痕、变形等缺陷,引脚安装位的加强筋结构,能承受引脚压装时的冲击力,不会出现基座开裂的问题。在实际电路应用中,该结构的垂直布局能有效缩短绕组到引脚的走线距离,降低高频工作下的引线电感,提升磁性元件的高频性能,底部的引脚排布间距符合常规PCB板的布线规范,可直接对应标准焊盘设计,不需要额外调整PCB布局。结构设计时还预留了磁芯粘接的溢胶槽,在磁芯与基座装配点胶时,多余的胶水会流入溢胶槽内,不会溢出到引脚或绕组区域,避免胶水绝缘影响焊接可靠性或污染绕组。整个结构的安装边界完全适配ETD59系列磁芯的标准尺寸,不需要对现有磁芯规格做任何修改,可直接替换同类型的骨架结构,适配不同功率等级的高频变压器、功率电感器的生产需求,不管是小批量打样还是大规模量产,都能满足装配工艺的各项要求。
