Y型三通内螺纹黄铜蒸汽管件结构模型

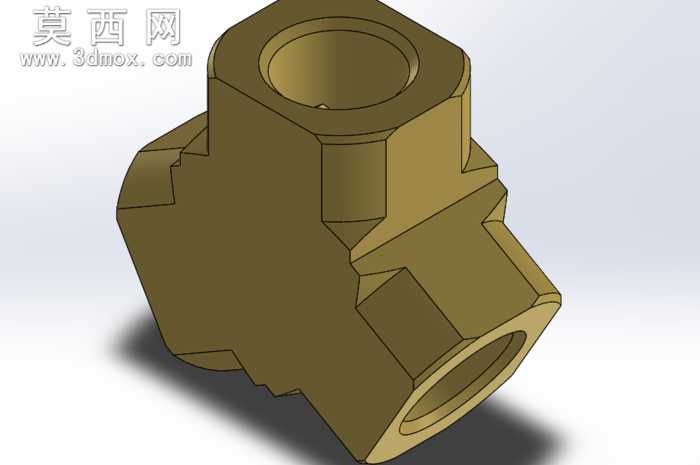

本模型为Y型三通内螺纹黄铜蒸汽管件，建模过程以SolidWorks为核心工具，首先通过草图绘制确定三个接口的中心轴线位置，严格遵循Y1/4规格的螺纹接口尺寸基准，保证三个通路的轴线夹角符合流体管路的导流设计要求，避免流体转向时产生过大的压损。建模阶段先构建主体的回转基础特征，再通过拉伸切除完成三个内螺纹接口的型腔结构，针对阀体外部的多面切削结构，采用拉伸切除结合倒角命令完成加工特征的还原，精准还原黄铜锻压件经车削加工后的外部棱角与过渡面，所有棱边均按照实际加工工艺添加了合理的倒角与圆角，避免应力集中的同时还原真实零件的加工质感。材质渲染阶段选用黄铜金属材质，调整材质的粗糙度、金属度参数，还原锻压黄铜经表面处理后的哑光金属质感，添加柔和的环境光与定向光源，突出阀体表面的切削纹理与型腔内部的结构细节，渲染视角选择斜等测视角，可同时观察三个接口的位置关系与阀体外部的结构造型。结构设计上，该三通管件采用Y型分流结构，相比直角三通可有效降低蒸汽介质流通时的转向阻力，三个接口均采用标准内螺纹设计，可直接与对应规格的外螺纹管路连接，阀体外部的多平面结构是为了适配扳手夹持的装配需求，方便安装时施加拧紧力矩，内部流道做了平滑过渡处理，避免介质残留与湍流产生，整体结构紧凑，壁厚均匀，符合蒸汽管路配件的耐压设计要求。建模过程中对每一处特征都做了参数化约束，所有尺寸均可根据实际管路规格进行调整，模型的特征树逻辑清晰，从基础草图到细节特征逐层构建，既保证了模型的尺寸精度，也为后续的工程图导出、装配干涉检查提供了可靠的模型基础，渲染输出的效果可直接用于产品展示、装配教学等场景。
