德力西固态继电器DIN导轨安装适配组件

　　在工业电气控制柜的内部装配场景中，DIN导轨作为标准化的承载基底，承担着各类低压电气元件的快速安装、排布固定与后期维护更换的核心作用，固态继电器作为无触点通断的核心控制元件，其与标准导轨的适配安装结构，直接影响柜内布线效率、元件固定可靠性以及后期运维的便捷性。这套适配组件针对德力西CDG1系列25A规格固态继电器开发，核心作用是实现无原生导轨安装结构的固态继电器与标准35mm DIN导轨的快速卡扣式连接，无需额外打孔、粘接等复杂固定工序，可直接卡入导轨完成定位，大幅压缩柜内电气元件的装配工时。

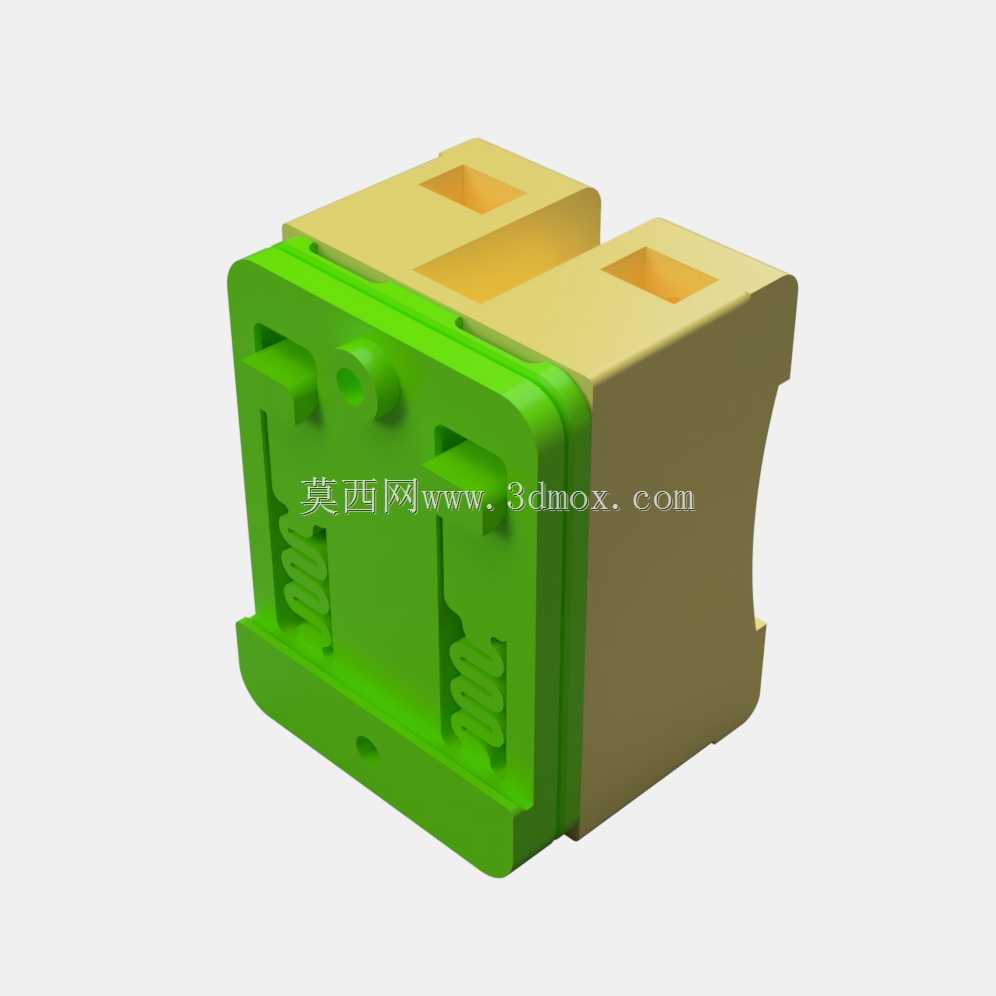

　　从功能特性来看，组件分为继电器承载基座与导轨卡扣两个核心功能部分，承载基座完全贴合对应型号固态继电器的底部外形轮廓，设置有定位凸台与限位筋位，继电器装入后不会出现横向、纵向的窜动，预留的螺丝孔位完全匹配继电器本体的安装孔距，可通过配套螺丝将继电器与基座牢牢锁合，避免设备运行过程中因振动、拉扯接线导致的元件移位。导轨卡扣部分采用弹性卡接结构，卡入导轨后可通过卡扣的弹性形变实现自锁，徒手即可完成组件在导轨上的拆装，无需借助额外工具，同时卡扣的卡接行程经过反复校核，既保证卡入后不会因外力轻易脱落，又能在需要更换元件时轻松撬动拆卸。

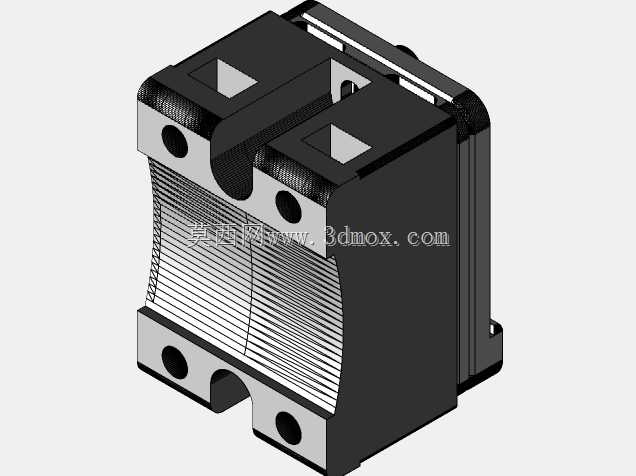

　　设计过程中，首先完成了对应型号固态继电器的外形测绘，精准提取继电器底部的轮廓尺寸、安装孔位坐标、接线端子的伸出长度等关键参数，确保基座与继电器贴合后不会干涉接线端子的接线操作，也不会遮挡继电器本体的散热区域，避免影响固态继电器的正常散热性能。针对导轨安装的边界尺寸，严格遵循工业电气柜内35mm标准DIN导轨的尺寸规范，卡扣的卡槽宽度、卡爪的伸出长度、卡扣与基座的连接位置都经过公差校核，保证组件卡入导轨后，基座背面与导轨表面完全贴合，不会出现倾斜、晃动的情况。组件整体的外形宽度与对应固态继电器的宽度保持一致，不会额外占用导轨上的相邻安装空间，方便柜内多个元件的紧密排布，提升柜内空间利用率。

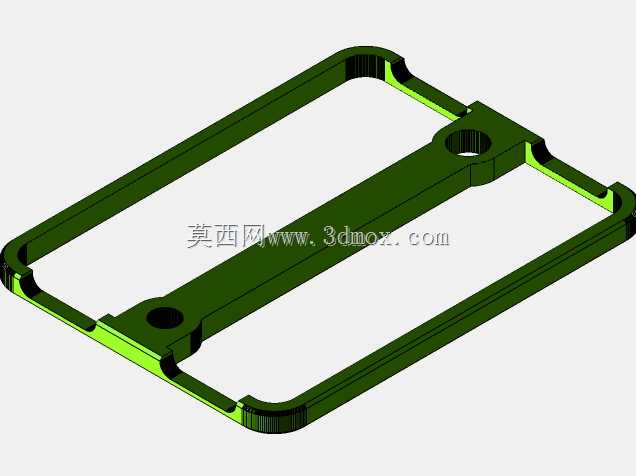

　　安装边界方面，组件装配完成后，整体突出导轨表面的高度经过优化，既保证卡扣结构有足够的弹性形变空间实现可靠卡接，又尽可能压缩整体厚度，避免与柜内的布线槽、柜门等结构产生干涉；组件的上下边缘做了圆弧过渡处理，避免装配过程中划伤操作人员手部，也不会磨损相邻元件的接线绝缘层。螺丝孔位周围设计有沉台结构，螺丝锁入后螺丝头部不会突出基座表面，避免与其他元件或接线产生刮擦。配套的垫片结构可分散螺丝锁附时的压力，避免长期使用后螺丝松动，同时也能防止塑料基座在螺丝锁附力过大时出现开裂问题。

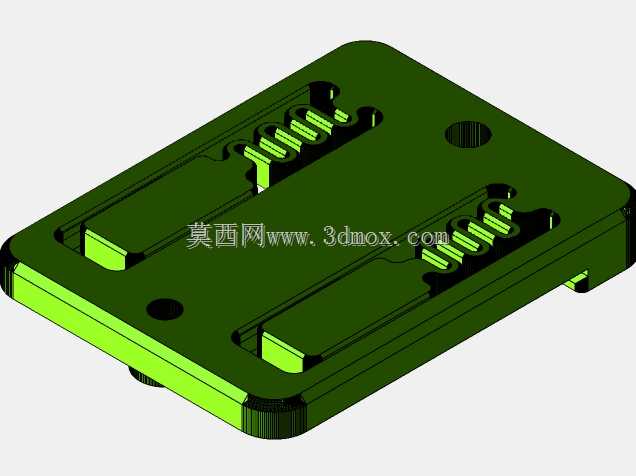

　　在实际应用中，这类适配组件广泛用于自动化生产线控制柜、低压配电盘、小型设备电控箱等场景，针对原有固态继电器需要螺丝固定在安装板上、拆装维护不便的痛点，通过标准化的导轨适配结构，让固态继电器可以和断路器、接线端子等其他导轨安装元件实现统一的安装标准，整柜装配时可先将所有元件预装在导轨上再完成整体布线，后期更换继电器时无需拆卸相邻元件，直接拆下对应组件即可完成更换，大幅降低运维的时间成本。结构设计上充分考虑了塑料件的注塑成型工艺，所有加强筋的厚度、拔模角度都符合注塑生产的工艺要求，避免生产过程中出现缩痕、缺料等问题，卡扣部位的壁厚经过优化，既保证足够的结构强度，又能提供合适的卡接弹性，长期反复拆装也不会出现卡扣断裂、弹性失效的问题。基座表面的弹簧状加强筋结构，可提升基座整体的结构强度，在受到外力挤压时不会出现变形，保证继电器安装位置的精度，同时也能在一定程度上吸收设备运行产生的振动，降低振动对继电器内部元件的影响。
