40A直流转直流固态继电器结构建模

　　在工业控制回路的直流负载通断场景里，固态继电器凭借无机械触点、开关速度快、抗干扰能力强的特性，已经逐步替代传统电磁继电器，成为小中功率直流负载控制的核心元件。这次建模的40A DC-DC固态继电器，主要面向工业自动化控制柜、新能源低压配电回路、直流电机驱动前端、光伏组件旁路控制这类需要频繁通断、对触点寿命要求高的场景，实际使用中不需要额外搭配灭弧装置，也不会产生机械触点动作的弹跳噪音，适合在有低噪音要求、高开关频次要求的设备内部安装。

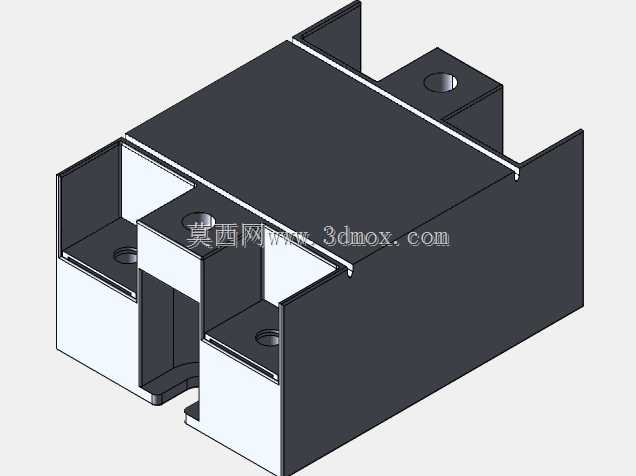

　　建模过程中优先确认了安装边界尺寸，整体外形尺寸控制在44.8mm×59.4mm×30mm，这个尺寸是对照市面主流同规格固态继电器的实际安装位测绘确定的，顶部预留的两个安装孔位完全匹配标准DIN导轨安装附件或者面板螺丝固定的孔距要求，不需要在整机装配时额外调整安装支架的开孔位置。底部的金属接地板部分因为在整机装配时会被安装底座完全遮挡，属于非外露非配合结构，所以建模时做了简化处理，没有还原接地板的细微冲压纹理和镀层细节，只保留了接地板的整体轮廓和安装定位基准，这样既可以保证在大型设备总装时装配干涉检查的准确性，也能减少整体装配体的模型面数，提升大装配体的打开和旋转操作流畅度。

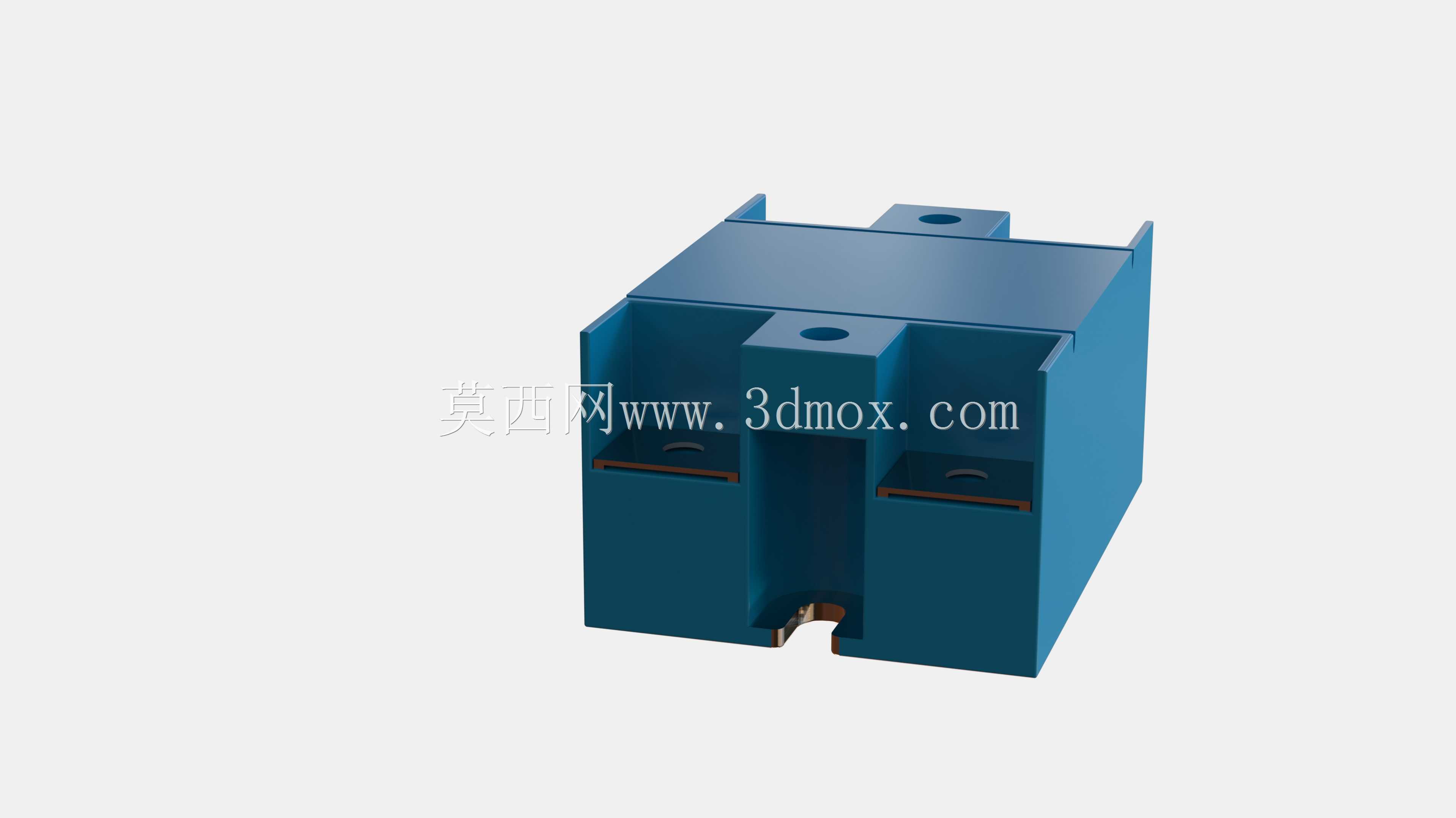

　　从功能特性来看，这款40A规格的直流固态继电器，输入端是直流控制信号，输出端适配直流负载回路，内部的功率器件散热结构和外壳做了一体化设计，外壳的蓝色绝缘壳体采用阻燃工程塑料材质，建模时还原了壳体两侧的散热槽结构、接线端子的让位槽结构，以及端子部位的防触电挡板轮廓，接线端子的铜件部分保留了接线螺丝的安装孔位和压线片的轮廓，方便后续做线束装配模拟的时候，可以直接匹配对应线径的冷压端子模型，不需要再二次修整端子部位的配合尺寸。

　　实际选型使用的时候，这类固态继电器通常需要搭配对应规格的散热片使用，建模时壳体底部的平面度做了基准约束，保证和散热片的安装接触面完全贴合，不会出现装配间隙影响散热效率。壳体顶部的标识区域预留了平面位置，后续如果需要做铭牌贴图或者丝印标识模拟，可以直接在该平面添加贴图特征，不需要额外做曲面分割。在做设备内部布局的时候，要注意该继电器的强电输出端子和弱电控制端子的间距，建模时已经按照电气安全间隙要求还原了端子之间的隔离筋结构，模拟安规距离检查的时候可以直接通过模型测量端子间的爬电距离，不需要再额外做结构修正。

　　很多工程师在做电气柜三维布局的时候，经常会因为继电器模型的安装尺寸不准，导致实际加工出来的安装板孔位错位，或者接线端子和线槽、走线架的位置干涉，这次建模的所有安装基准、外形边界、端子位置都对照实物做了尺寸校准，不管是用来做电气柜的布局干涉检查，还是做设备的BOM清单统计，或者做产品说明书的三维渲染配图，都可以直接调用，不需要再做尺寸修正。对于做教学演示或者原理展示的场景，这个模型也可以拆分出壳体、内部功率模块、接线端子、安装固定件几个独立的零件，方便做爆炸视图动画，展示固态继电器的内部装配关系。另外模型的所有倒角、圆角特征都按照实际注塑件的工艺要求做了还原，没有出现尖锐直角或者不符合注塑脱模要求的结构，要是后续需要做该款继电器的改型设计，也可以直接在这个模型的基础上修改尺寸，调整安装孔位或者壳体外形，适配不同电流等级、不同安装方式的衍生型号设计。
