日产聆风电机霍尔传感器适配安装座

　　在新能源汽车驱动电机的维修与改装场景中，旋转变压器的替代适配一直是电驱系统调试的常见痛点，这款适配结构正是针对EM57型号日产聆风驱动电机开发的霍尔传感器安装载体，用于替换原车配套的标准旋转变压器，实现电机位置信号采集方案的切换。结构整体采用1:1等比例设计，尺寸公差控制在-0.2mm区间，在设计阶段就完全匹配电机原有安装座的接口边界，安装过程无需额外加工转接件，也不需要对电机端盖、转子轴等原有结构做破坏性改动，可直接与电机安装座完全兼容，大幅降低改装过程中的加工成本与装配难度。

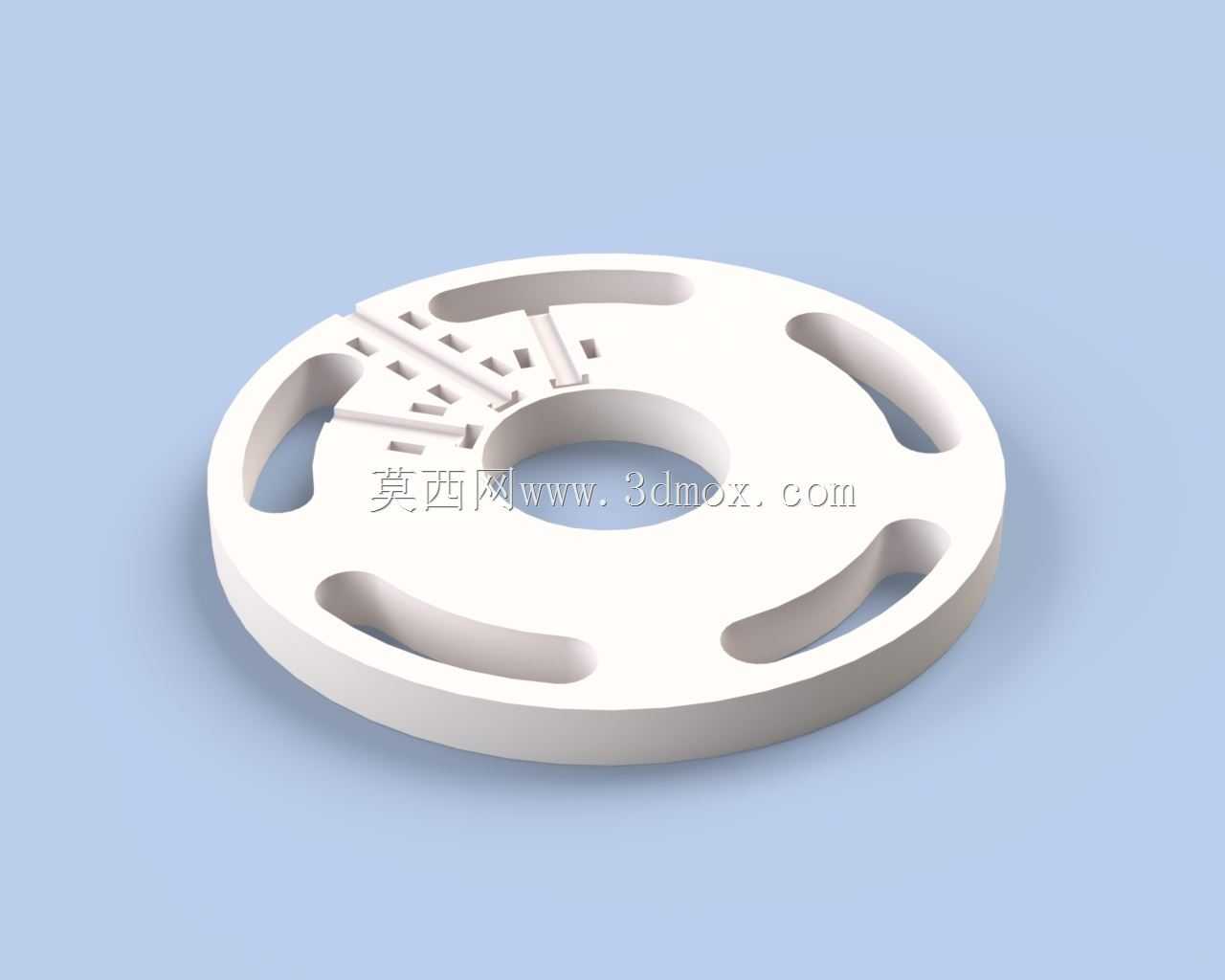

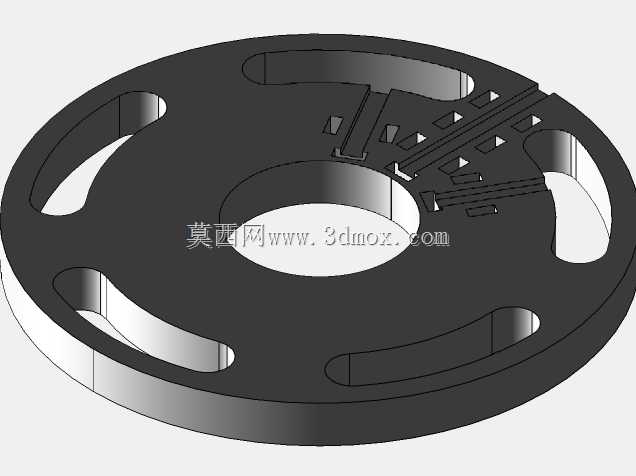

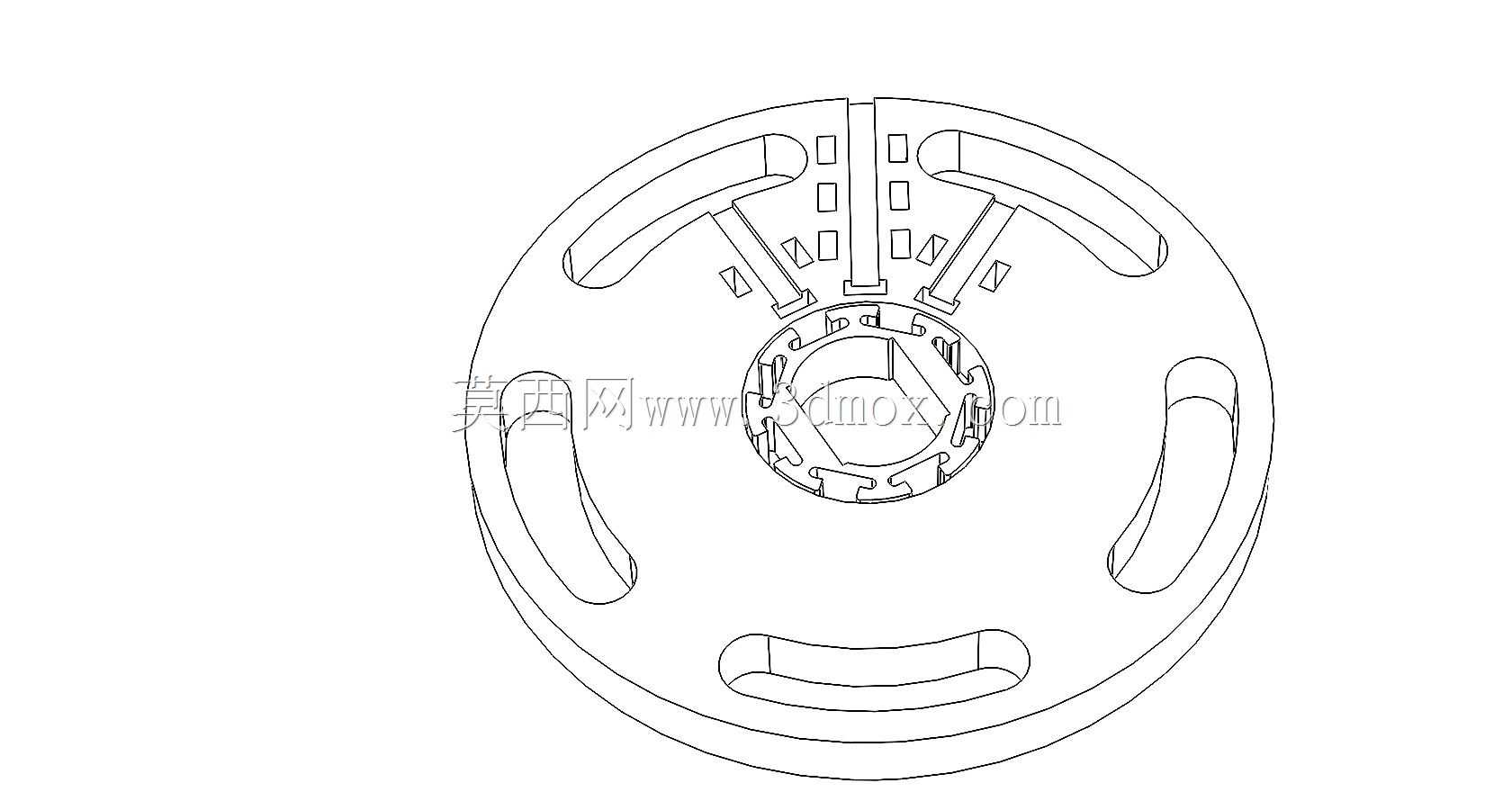

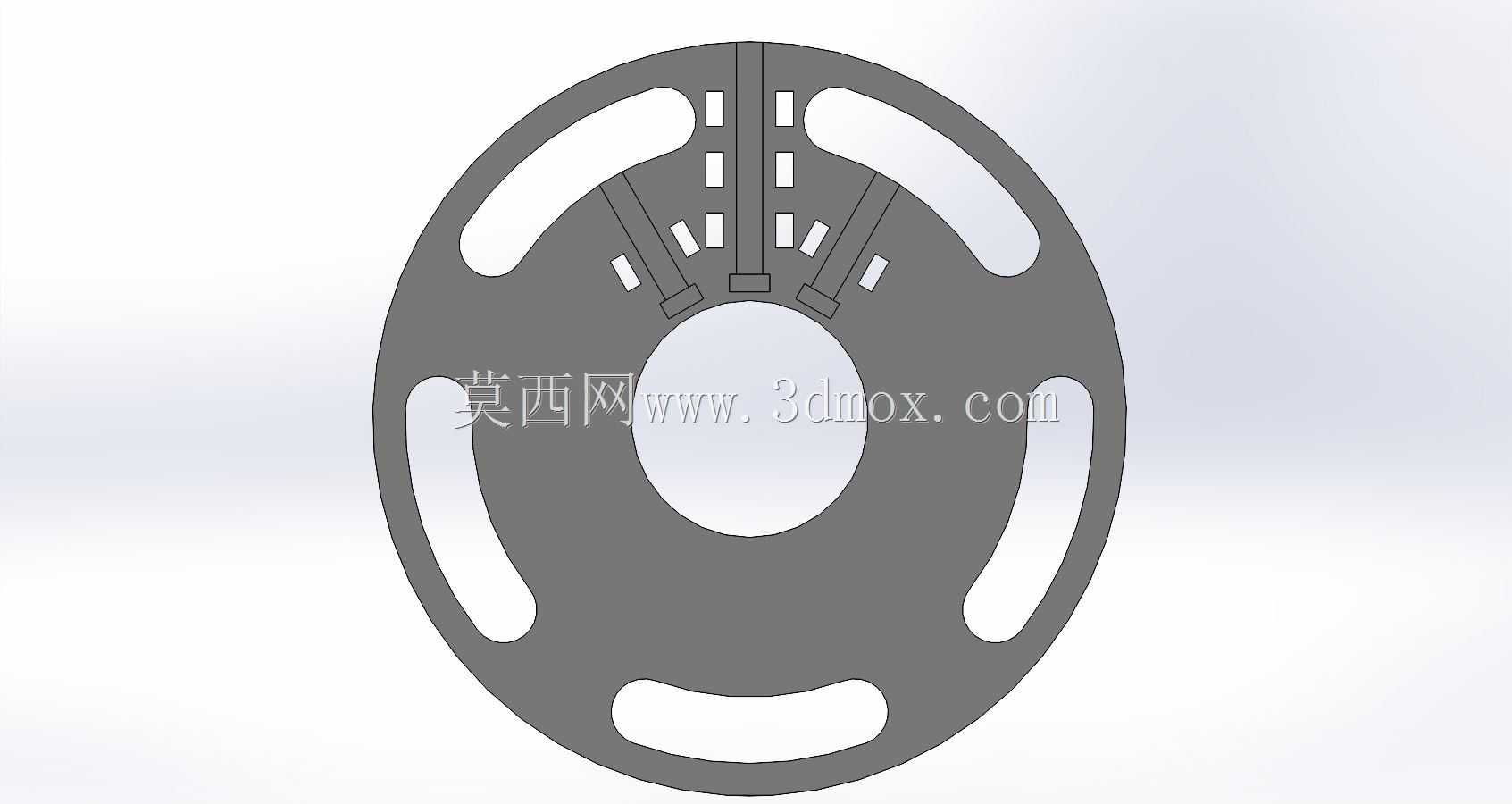

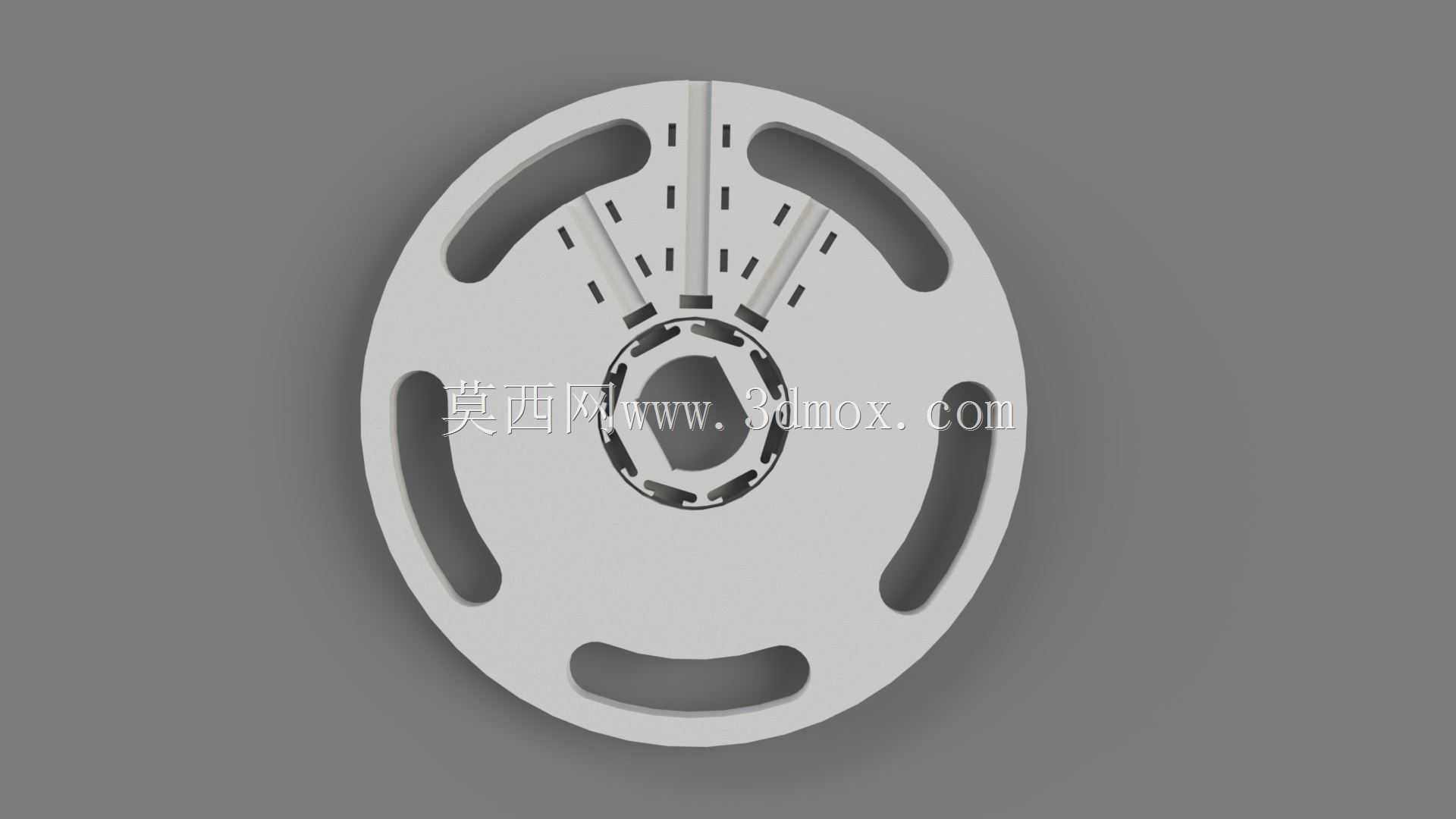

　　结构上专门针对30度夹角布置的三个霍尔传感器做了定位凹槽设计，每个传感器的安装槽位都严格对应霍尔元件与转子磁钢的感应间隙要求，传感器装入凹槽后，可通过扎带、树脂灌注或者结构胶粘接的方式完成固定，不需要额外设计压块或者紧固件，装配流程简单，固定可靠性足以覆盖车用驱动电机的振动工况。适配结构的磁钢安装位专门匹配厚度2mm的4x4mm规格钕磁铁，磁钢嵌入后与霍尔传感器的感应距离经过反复校核，既不会因为间隙过大导致信号丢失，也不会因为间隙过小出现磁饱和干扰信号输出。

　　从材料适配性来看，该结构的壁厚与加强筋布局完全适配中温塑料树脂的FDM熔融沉积成型与SLA光固化3D打印工艺，打印过程中不需要额外添加支撑结构，成型后去除打印毛刺即可直接投入使用，针对不同打印工艺的材料特性，结构的受力薄弱位置都做了加厚处理，采用尼龙材料FDM打印时可满足日常行驶的振动与温度要求，采用高温光敏树脂SLA打印时可承受电机运行时的局部温升，不会出现受热变形导致传感器移位的问题。

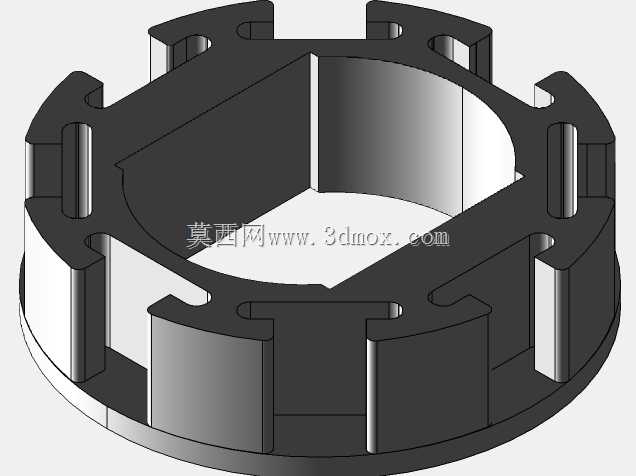

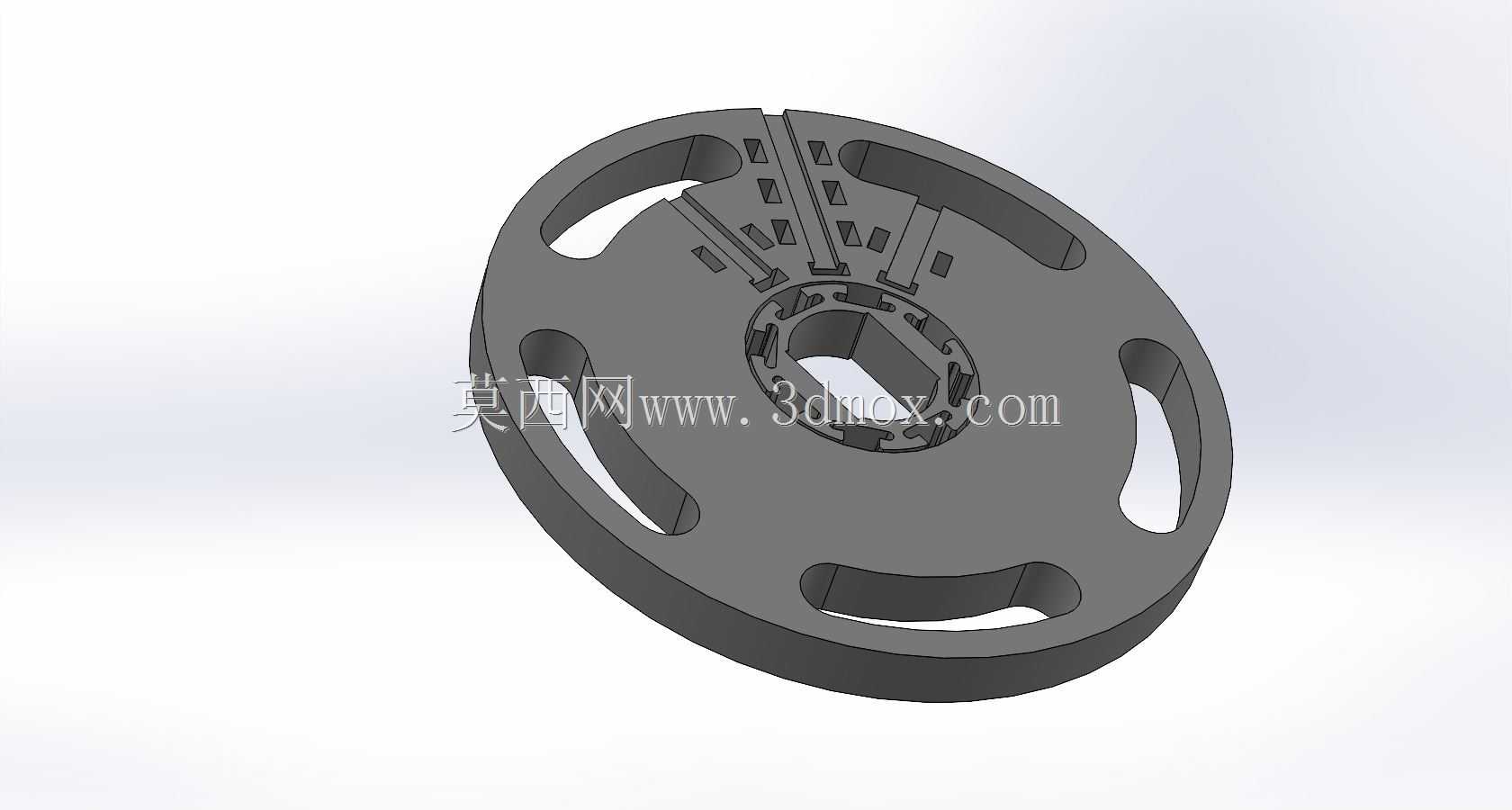

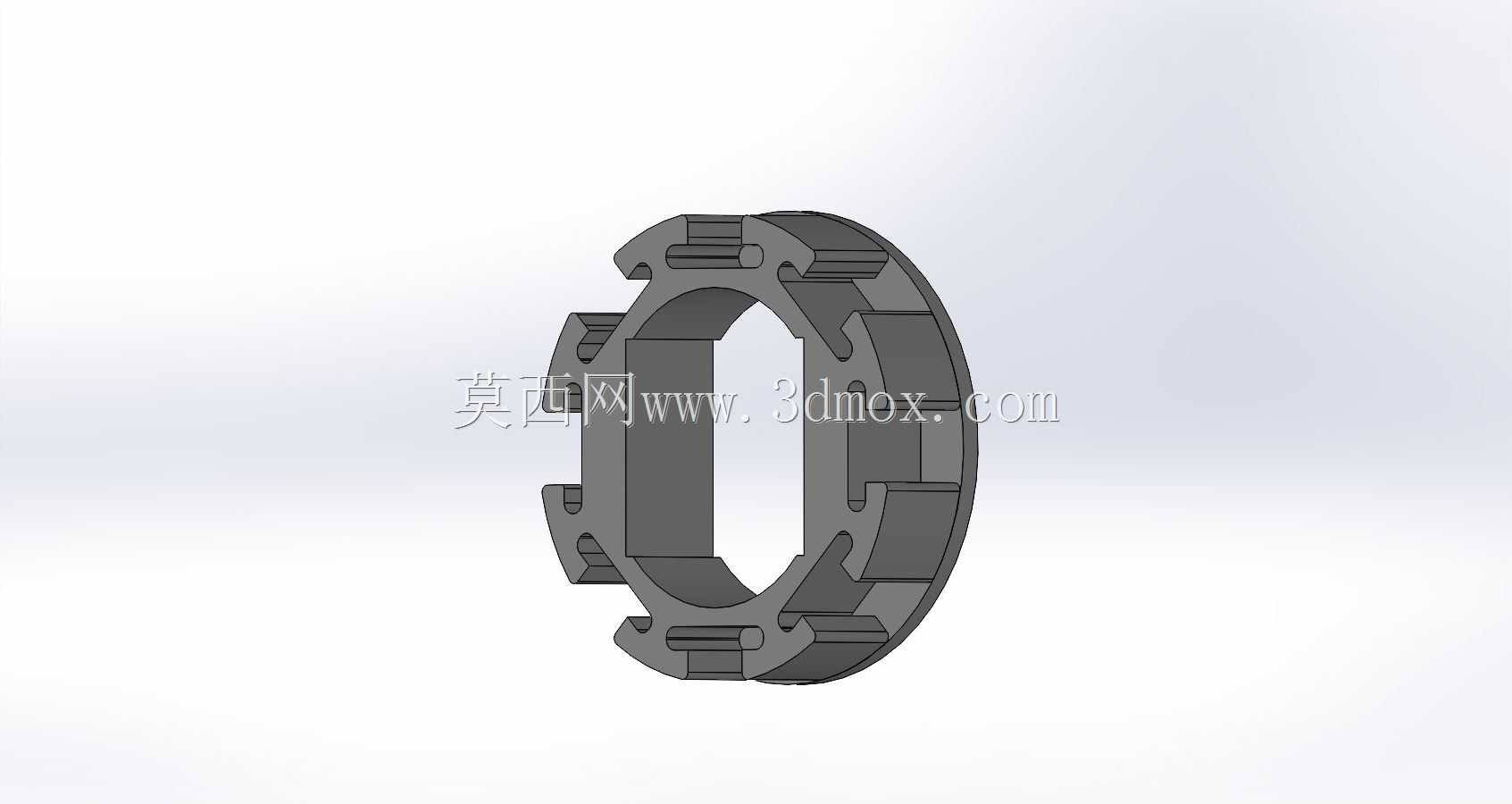

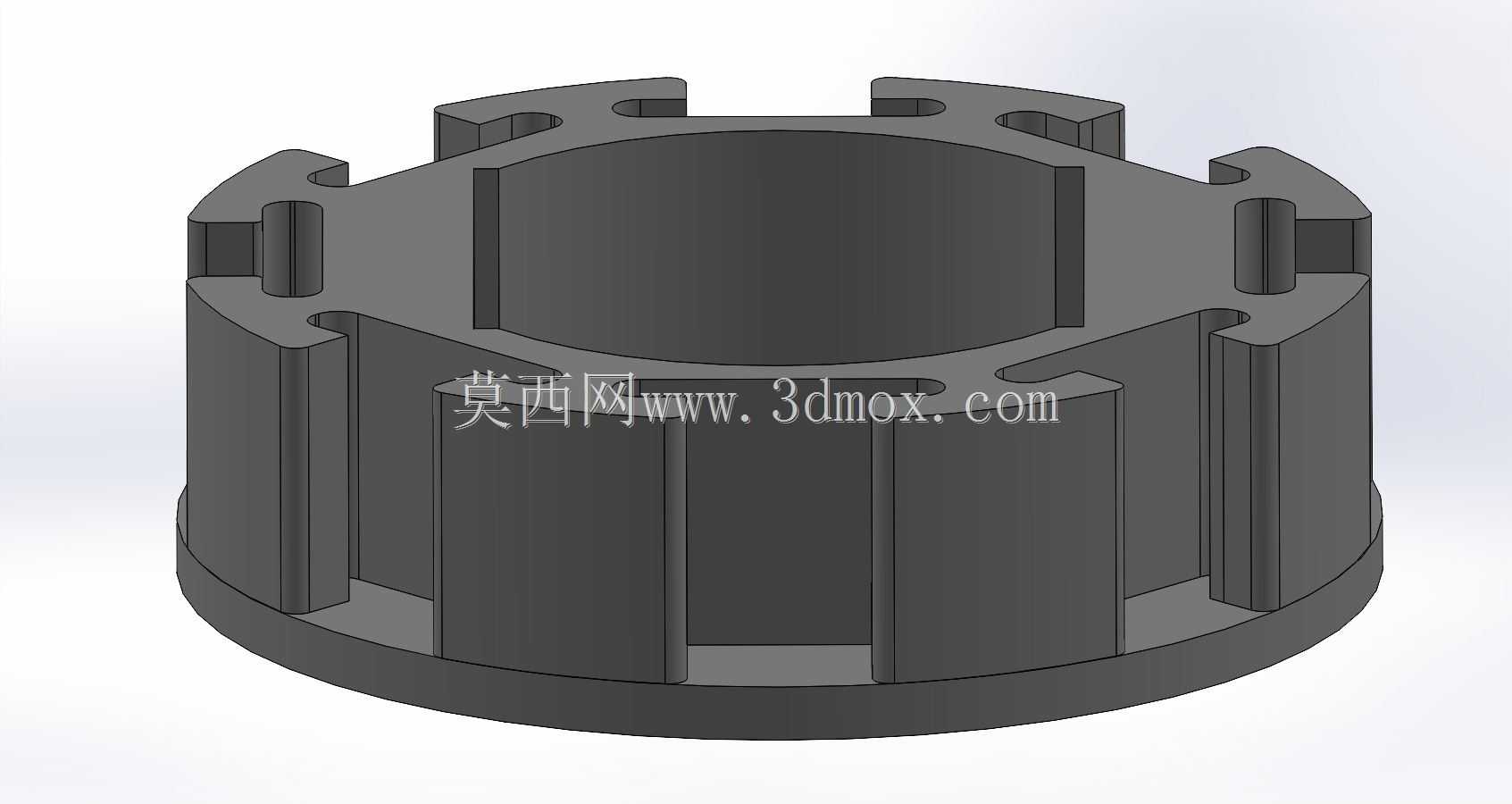

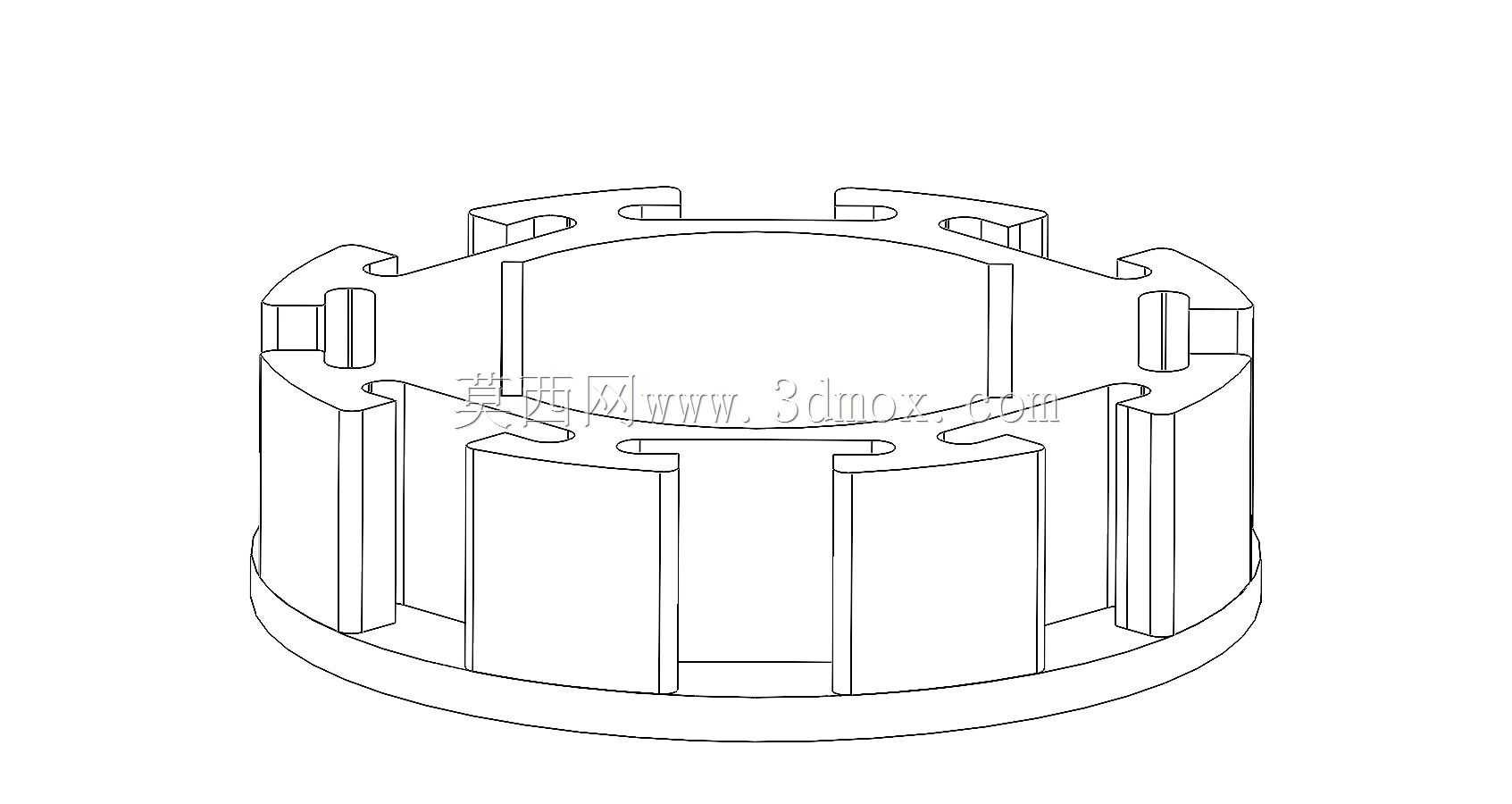

　　在实际装配过程中，该适配结构的中心孔完全匹配电机转子轴的安装直径，周向的镂空槽位既对应了原有电机端盖的安装定位点，也起到了减重与平衡转子转动惯量的作用，周向均匀分布的弧形槽同时兼顾了安装时的微调空间，装配人员可在固定前小幅调整适配盘的周向位置，对齐霍尔传感器与磁钢的初始相位，确保电机控制器能够准确识别转子初始位置，避免启动时出现失步或者反转的问题。不同于通用型的传感器转接板，这款适配结构完全围绕EM57电机的安装边界做了定制化设计，所有安装孔位、定位凸台都与原车结构一一对应，不需要现场配钻或者打磨，装配后的同轴度误差可控制在电机运行允许的范围内，不会因为适配结构的安装偏差导致传感器信号出现角度误差，保障电机在全转速区间的位置信号采集精度。

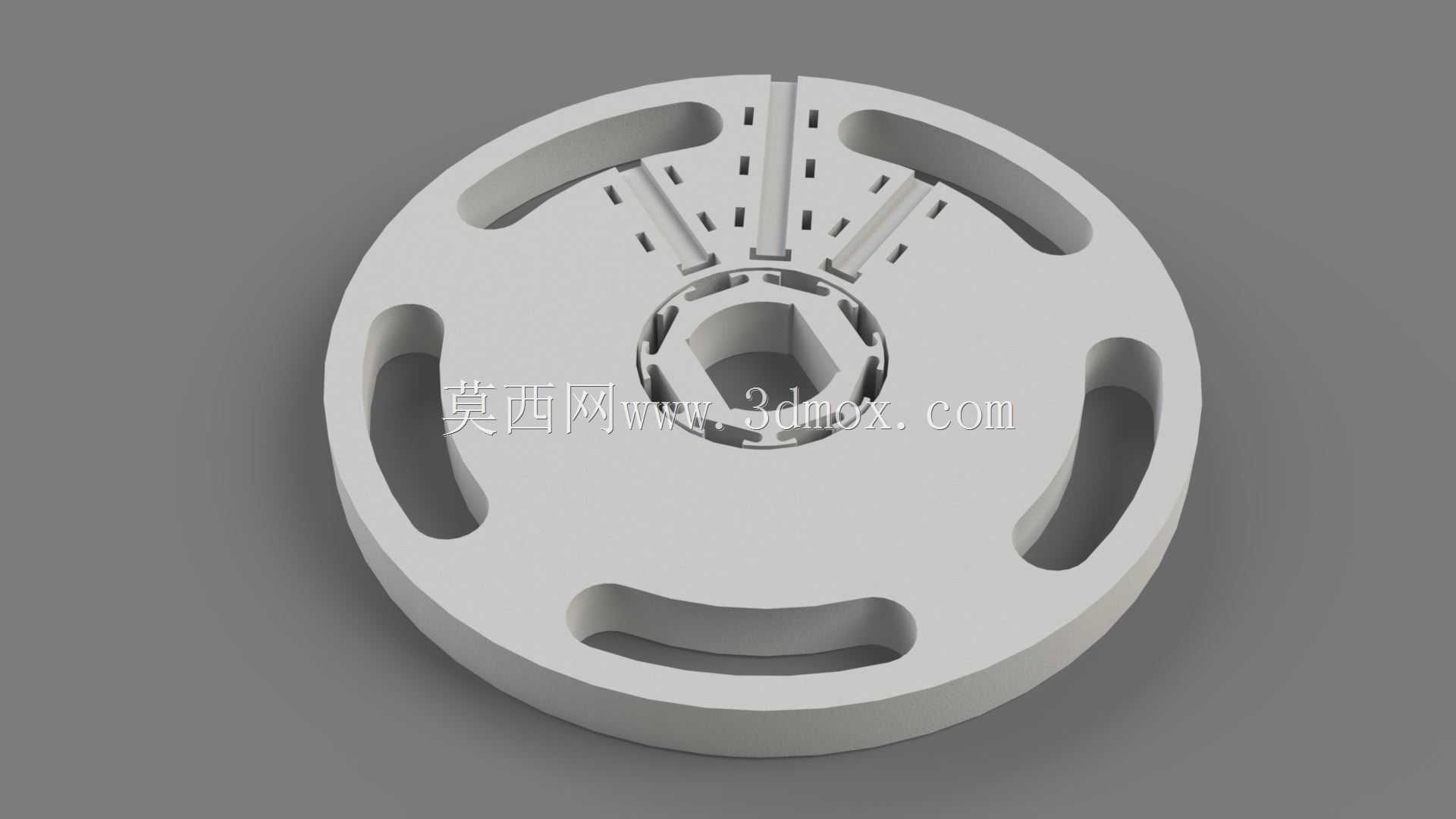

　　针对车用场景的可靠性要求，结构的外缘做了圆弧过渡处理，避免高速旋转时出现应力集中导致结构开裂，磁钢安装槽的深度刚好容纳2mm厚度的磁钢，磁钢装入后表面与适配盘表面齐平，不会突出结构表面剐蹭电机端盖或者线圈，同时槽位周边做了微小的挡边设计，点胶固定后可防止磁钢在高速旋转时受离心力作用甩出。整个适配结构的设计没有冗余的装饰性特征，所有结构特征都服务于安装定位、信号采集可靠性与装配便利性，无论是售后维修场景下替换故障的旋转变压器，还是改装场景下更换电机信号采集方案，都可以直接完成装配，不需要额外的二次设计。
