可追光旋转太阳能电池板支撑轴结构

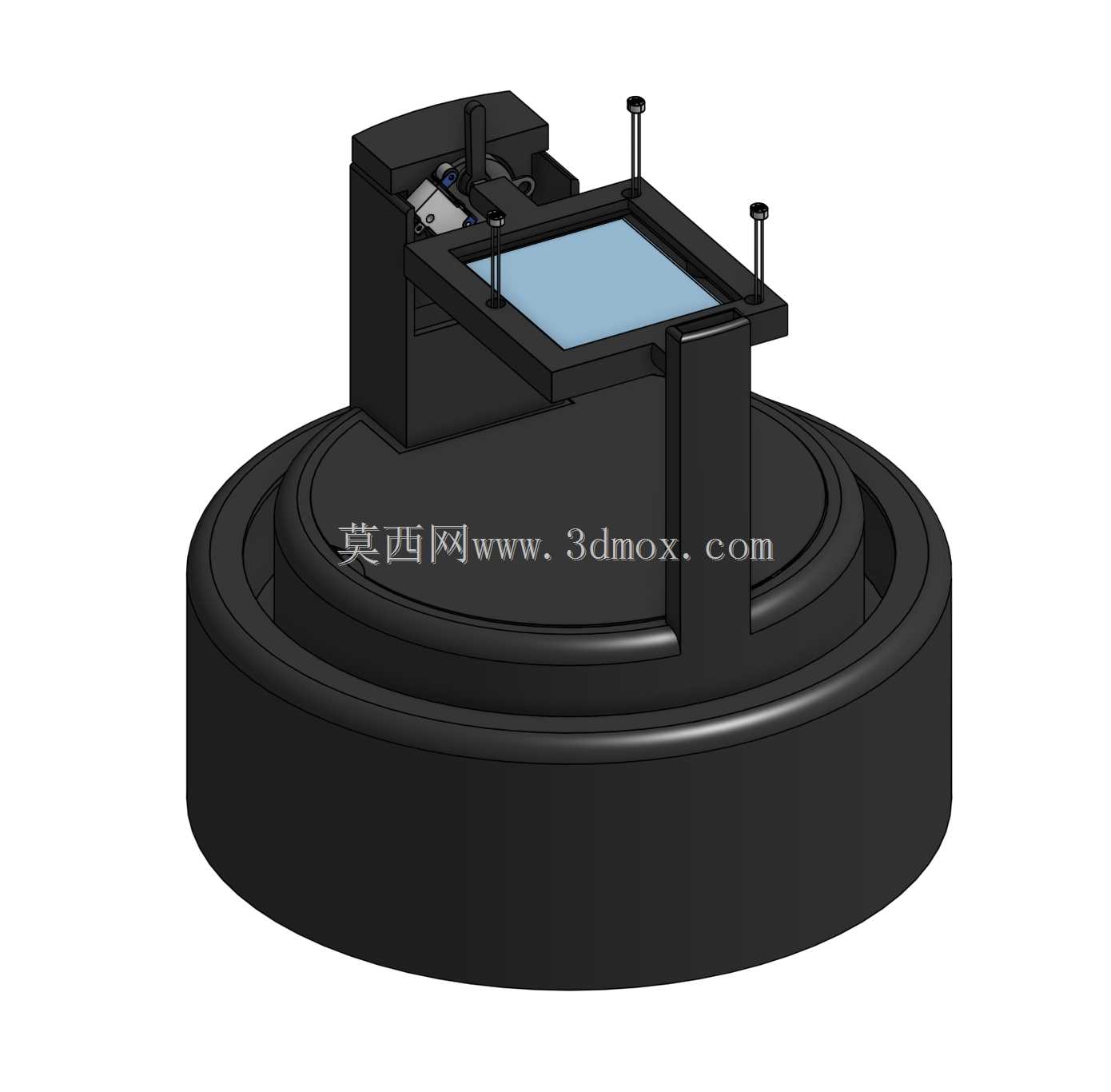

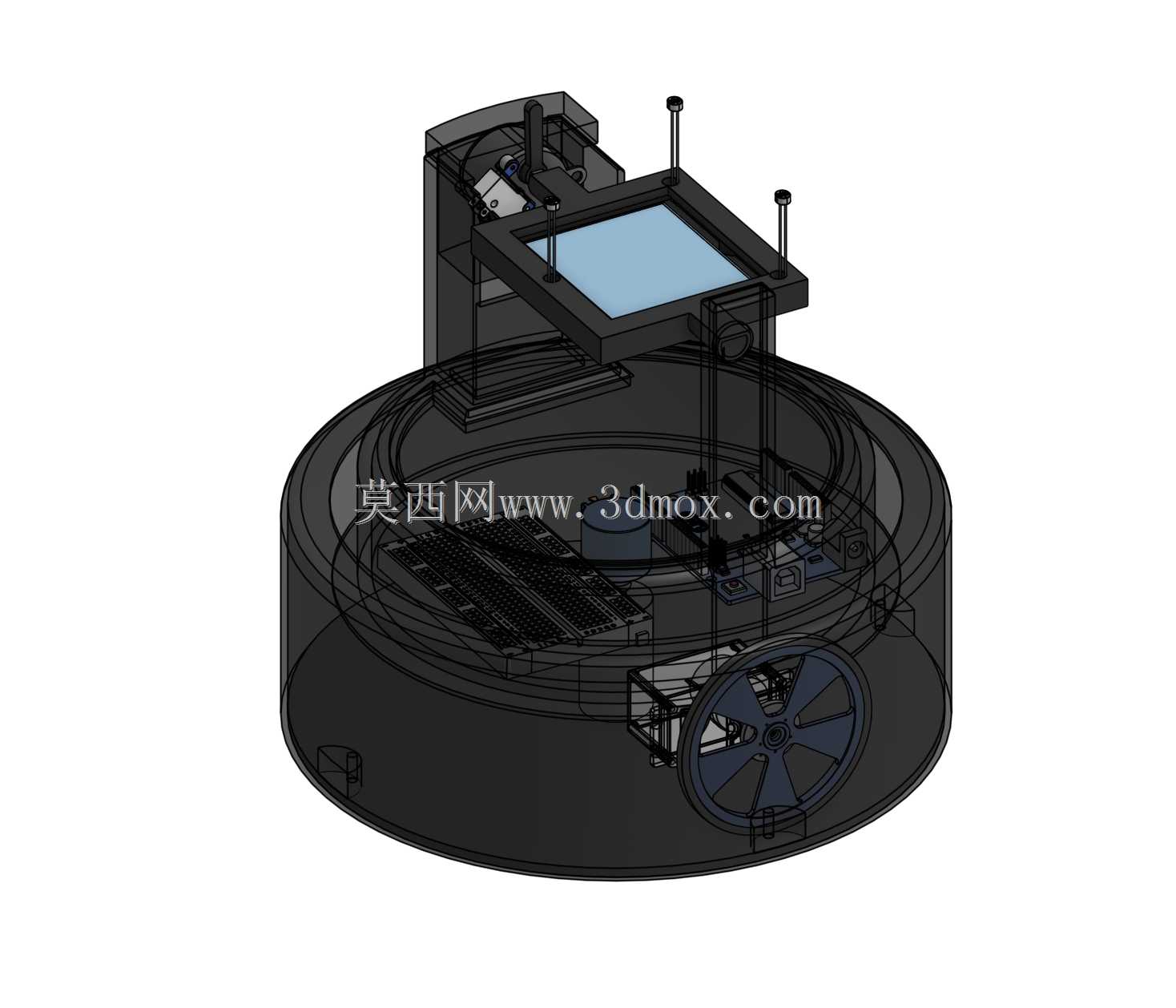

　　这套支撑轴结构主要服务于小型离网太阳能供电场景，常见于户外分布式微功耗监测节点、庭院小型光伏供电装置、野外临时传感设备供电单元这类需要最大化光能捕获效率的应用场合，区别于固定倾角安装的光伏支架，该结构通过主动追光的方式提升单位面积电池板的发电效率，在小尺寸光伏板应用场景下，能有效弥补电池板面积不足带来的功率缺口。从实际功能落地来看，整套结构以支撑轴为核心回转部件，搭配三个光敏电阻作为光强检测元件，分别布置在电池板周边不同方位，实时采集不同方向的光照强度差值，将信号传递给控制电路后，驱动步进电机与直流电机配合动作，带动上方的太阳能电池板绕轴做水平回转与俯仰角度调整，始终让电池板受光面正对光线入射方向，电位计则用于实时反馈轴系的回转角度，避免转动超出行程范围出现线束拉扯或者结构卡滞的问题。

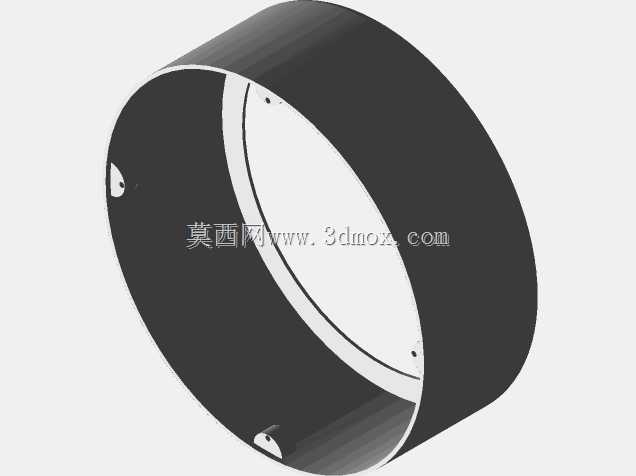

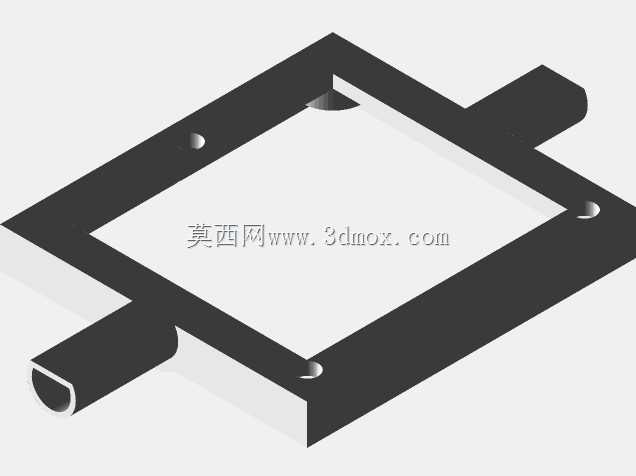

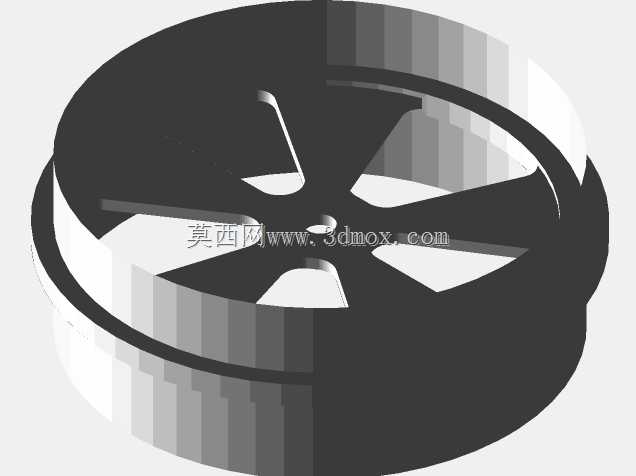

　　设计过程中优先考虑了3D打印工艺的成型特性，所有结构件的壁厚都控制在1.5mm到3mm之间，既保证打印过程中不会出现翘曲变形，也能满足支撑小型太阳能电池板的结构强度要求，轴系部分采用了台阶式定位结构，电池板安装框架与底部回转底座之间通过轴套配合，减少转动过程中的摩擦阻力，不需要额外加装精密轴承就能实现顺畅回转，降低了整套装置的零件数量与装配难度。安装边界方面，底部圆形底座的直径适配常见的小型户外设备安装桩尺寸，底座上预留了四个均匀分布的安装孔位，可以直接通过自攻螺丝或者膨胀螺栓固定在水泥基座、金属支架或者户外设备外壳顶部，上方的电池板安装框预留了对应小尺寸太阳能电池板的安装螺柱，螺柱高度留出了电路板与线束的布置空间，不会出现线束被结构件挤压破损的问题。

　　轴系的转动行程做了机械限位设计，水平回转角度覆盖0到320度，俯仰角度覆盖0到60度，完全满足日常太阳方位变化的追踪需求，不会因为过度转动导致连接电池板的导线被扭断。整套结构的零件拆分完全适配FDM3D打印的成型方向，大部分零件都可以无支撑打印，减少了后期支撑去除的工作量，打印完成后只需要将电机、电位计、光敏电阻等电子元件嵌入对应的预留安装槽，接好控制线束就能完成装配，不需要额外做复杂的二次加工。

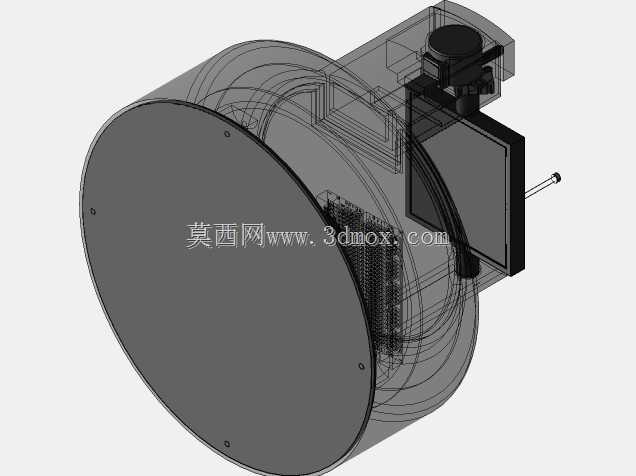

　　在实际户外使用场景下，该轴结构的密封间隙做了错位设计，能减少雨水、灰尘进入回转配合面的概率，提升户外长期运行的可靠性，底座内部预留了控制电路板的安装空间，可以直接将驱动电路集成在底座内部，减少外部接线的暴露长度，降低户外环境对线束的老化影响。结构设计时还做了配重平衡考量，电池板安装框的回转中心与轴系中心重合，转动过程中不会出现偏载卡顿的问题，电机只需要很小的输出扭矩就能带动电池板转动，降低了追光过程中的功耗，抵消了追光动作带来的电能消耗，保证整套装置的发电收益高于自身运行功耗。
