汽车类异形连接吊耳二维设计图纸

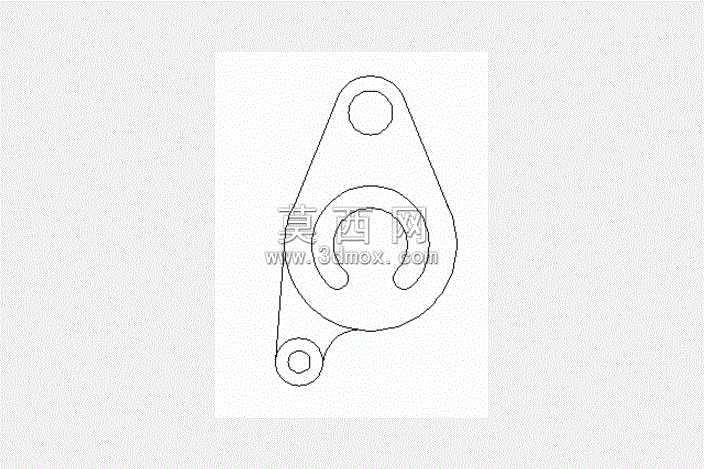

本作品为汽车配套异形连接吊耳的二维工程设计图，整体采用多圆弧顺滑过渡的异形轮廓设计，建模阶段先以基准坐标系定位三个核心安装孔位：顶部为单圆孔安装位，中部为带三处内凹限位卡槽的大尺寸环形安装位，底部为带同轴凸台结构的小圆孔安装位，所有孔位的同轴度、位置度公差均按照汽车零部件装配要求设定，确保后续加工与装配的匹配精度。绘制过程中严格遵循机械制图规范，外轮廓的各段圆弧均做相切约束，避免出现硬拐点造成应力集中，中部环形结构的三处内凹卡槽采用等距偏移与圆角过渡处理，既满足装配时的卡接限位需求，也能优化构件受力分布，降低长期交变载荷下的断裂风险。底部安装位的同轴凸台结构在二维图中通过嵌套轮廓线清晰表达凸台的外径与厚度对应关系，可直接为后续三维建模、数控加工提供准确的尺寸参考。设计思路围绕汽车底盘连接构件的实际使用场景展开，在保证三个安装位相对位置精度的前提下，对构件非受力区域做了轮廓收窄优化，在不降低结构强度的基础上尽可能减轻零件自重，适配汽车轻量化的设计需求。图纸中所有线条均区分轮廓线、辅助线层级，各安装孔的中心十字定位线清晰标注，可直接导出用于激光切割、冲压成型等加工工序的前期核对，也可作为三维建模的轮廓基准，通过拉伸、切除等特征快速生成对应的实体三维模型，后续可基于二维轮廓进一步添加材质属性、做有限元受力分析验证结构强度，也可直接用于装配干涉校验，确保该吊耳与周边汽车构件的装配匹配度。
