瘦客户端垂直安装立式支撑固定座

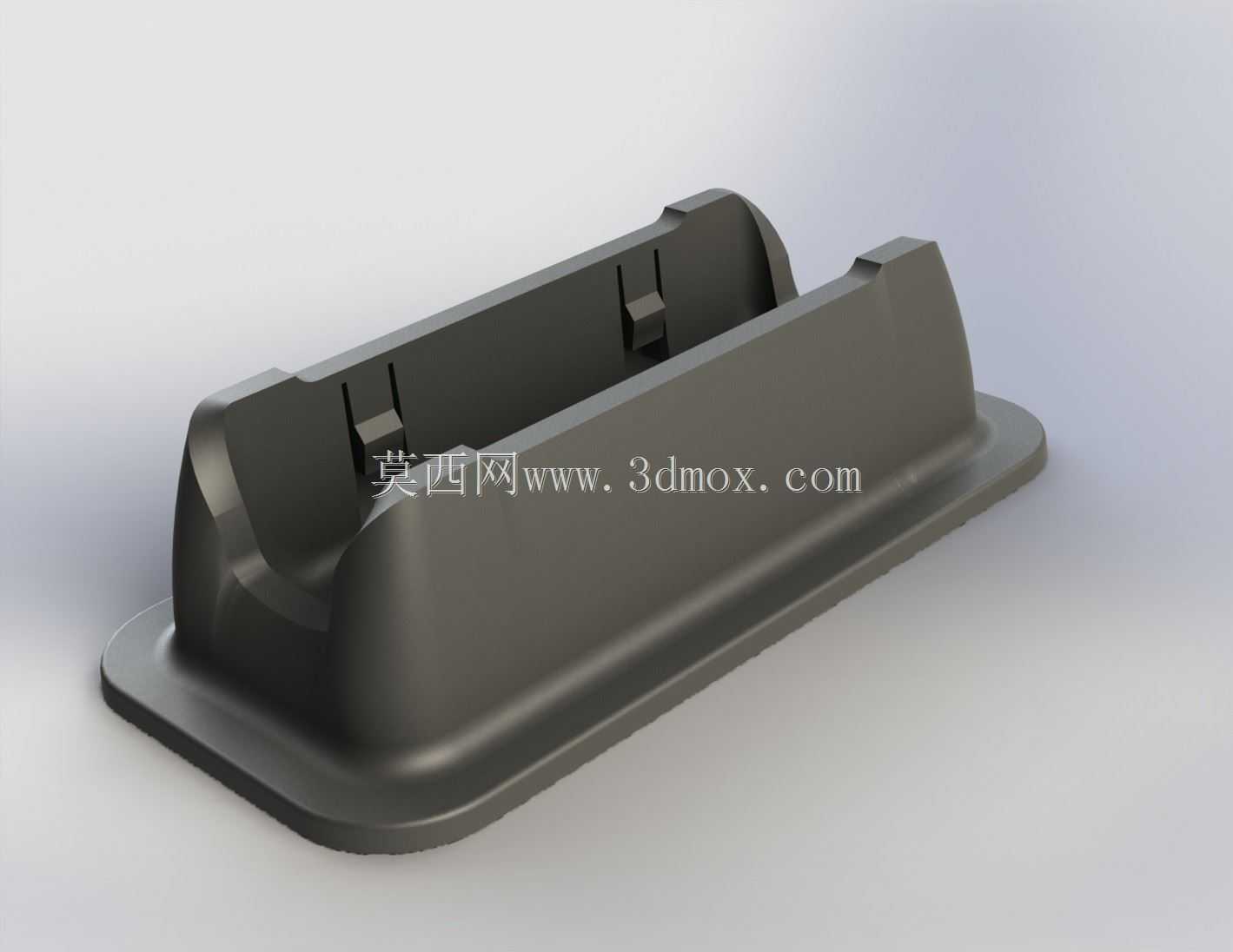

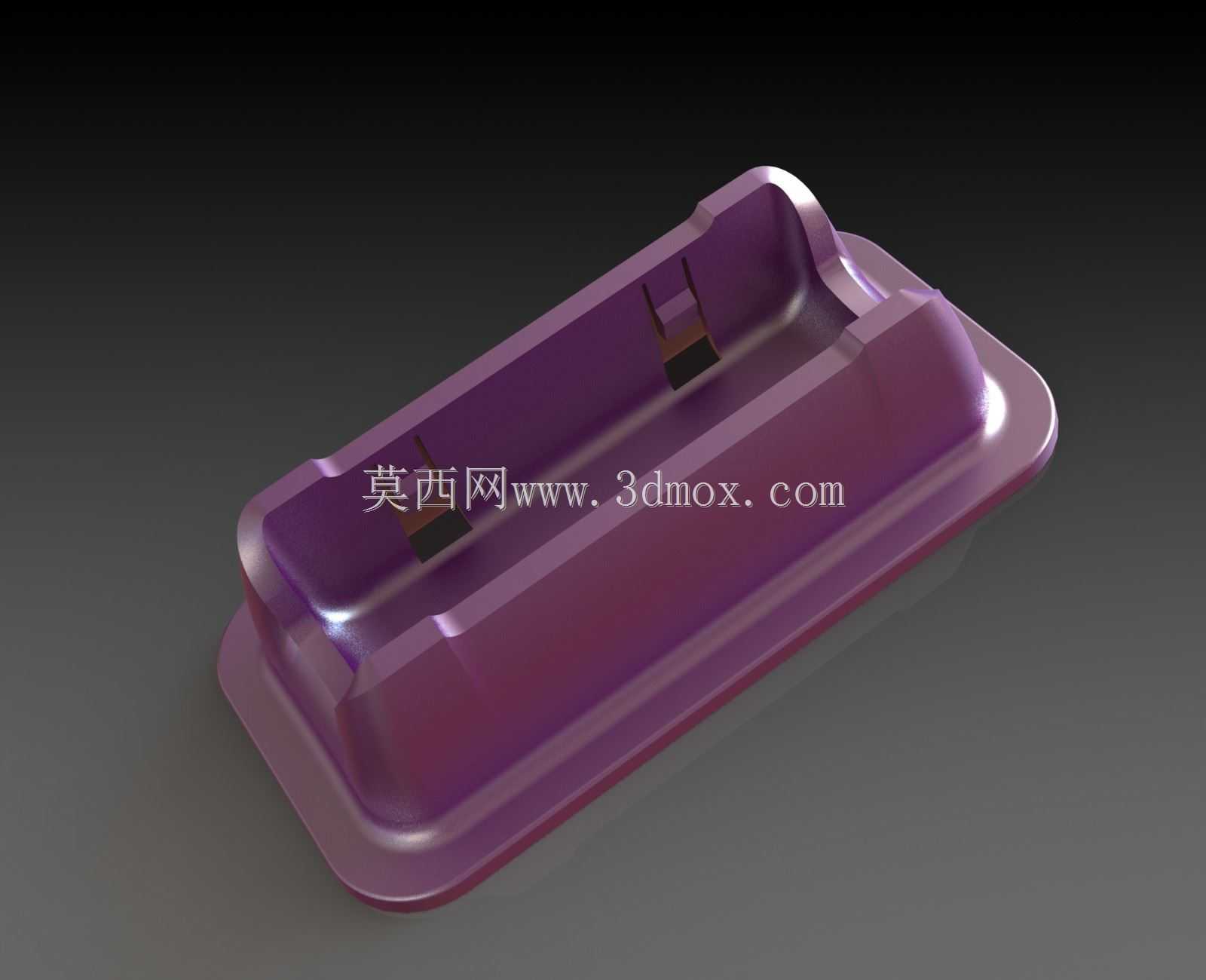

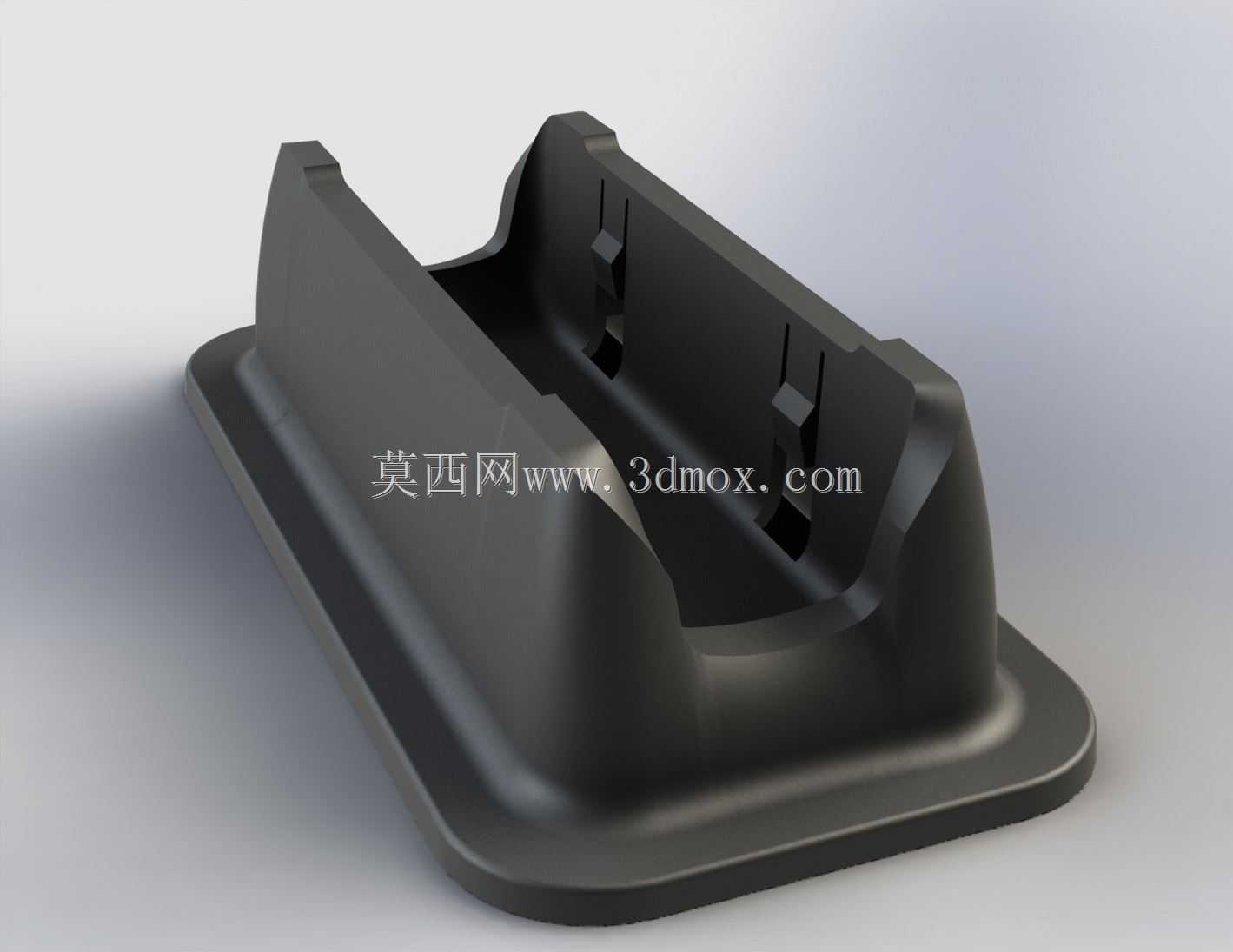

　　在工业现场的瘦客户端部署场景中，这类立式安装支架主要解决终端设备的垂直固定需求，常见于生产线工位旁的操作终端挂载、电控柜侧方的人机界面安装、车间立柱上的显示终端固定场景，替代传统的扎带捆绑、平板支架夹持等非标准化固定方式，避免设备因安装不牢出现滑落、接线拉扯断裂的问题。从结构设计来看，该支架采用一体化注塑成型的底座加双侧挡边结构，底部为带圆角的矩形安装法兰面，法兰边缘做了圆弧过渡处理，既可以避免安装时锐边划伤操作人员手部，也能减少注塑过程中的应力集中问题，降低长期使用后底座开裂的风险。

　　双侧的支撑挡边采用内凹弧面设计，刚好贴合瘦客户端设备的侧边轮廓，挡边内侧预留的卡扣位可以和设备外壳上的预装卡槽直接卡合，不需要额外打孔或者使用螺丝固定，安装时只需要将设备顺着挡边的导向斜面推入即可完成锁止，拆卸时按压卡扣解锁位就能直接取下设备，大幅提升现场运维的更换效率。安装边界方面，底座法兰面上预留了四个沉头安装孔，孔位间距适配常规的86型接线盒安装尺寸，也可以直接通过自攻螺丝固定在金属型材、木质墙面、塑料电控板等多种安装基体上，沉头孔的深度设计可以保证螺丝安装后头部完全没入法兰面，不会出现凸起刮蹭设备底部的情况。

　　支架的整体高度经过适配计算，安装后设备屏幕和安装面之间预留了足够的散热间隙，避免设备背部的散热孔被安装面遮挡导致过热死机，间隙空间也可以容纳设备的电源接线、通讯网线走线，不需要额外布置走线槽，让安装后的工位更加整洁。在设计思路上，该支架没有采用多余的装饰性结构，所有曲面和加强筋都服务于结构强度需求，挡边和底座连接的位置做了加厚的三角加强筋，在设备挂载后可以承受1.5倍设备自重的侧向冲击力，即使现场出现设备碰撞、拉扯接线的情况，也不会出现挡边断裂的问题。材质选用上适配常规的ABS工程塑料注塑工艺，表面做亚光晒纹处理，既可以减少生产现场的光线反射干扰操作人员查看屏幕，也不容易沾染灰尘和油污，日常清洁只需要用干布擦拭即可。

　　不同于通用型的可调角度支架，这款立式支架专门针对垂直固定安装场景设计，没有设置旋转、俯仰调节的活动关节，从根源上避免了活动关节长期使用后出现松动、下垂的问题，适合不需要频繁调整屏幕角度的固定工位使用，比如生产线的工位作业指导书显示终端、设备旁的参数查询终端、门禁旁的身份验证终端等场景，都可以采用这款支架进行安装固定。在实际选型适配时，需要确认待安装瘦客户端的侧边厚度、卡扣位间距和支架的挡边内宽、卡扣位置匹配，支架的挡边内宽预留了0.2mm的安装公差，只要设备尺寸在公差范围内都可以顺利卡合，不需要额外修改结构。底座的安装孔位做了长圆孔设计，可以在小范围内调整安装位置，抵消安装基体上的打孔误差，降低现场安装的对位难度。
