Fluke77万用表倾斜固定放置支架

　　在电子维修、产线电参数调试、实验室电路校验这类日常作业场景里，手持万用表如果随意平放在工作台面，不仅会占用宝贵的操作空间，读数时还需要操作人员反复低头俯身调整视角，长时间作业下很容易造成颈部疲劳，同时表笔拖拽、工件磕碰也容易让表体滑落造成设备损坏，不少一线作业人员都会根据自身使用习惯制作适配的固定支架来解决这类痛点。这款针对Fluke77型万用表设计的倾斜固定支架，核心设计逻辑就是围绕现场作业的实际使用需求展开，没有多余的装饰性结构，所有造型特征都服务于固定、防滑、快取这几个核心功能点。

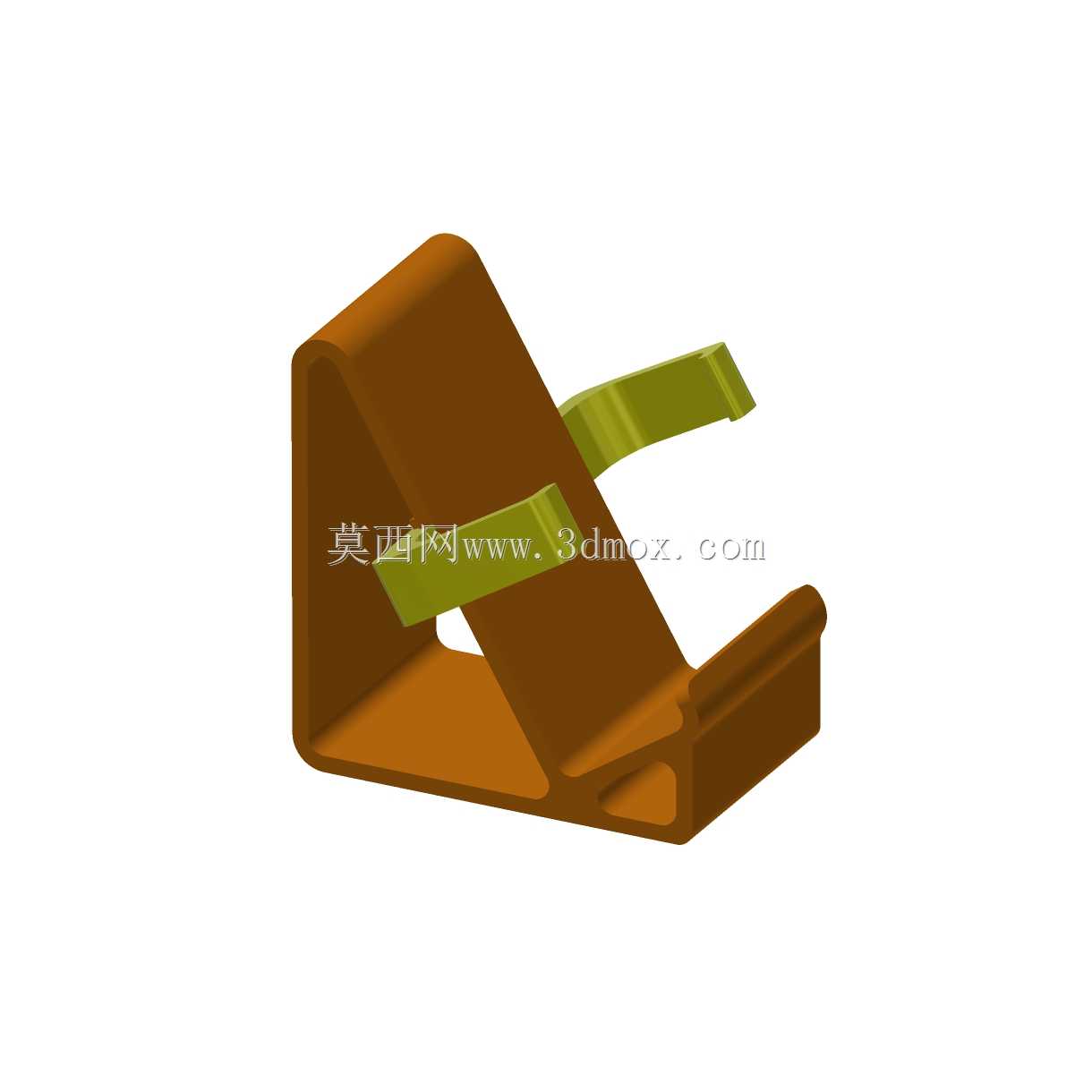

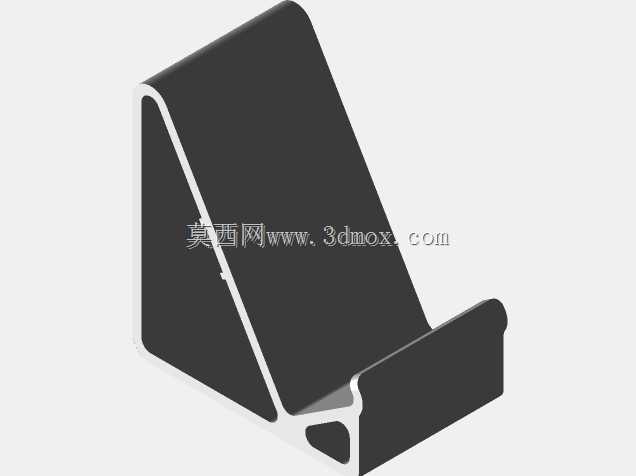

　　支架整体采用三角支撑的受力结构，将万用表放置位设置为60度倾斜角，这个角度是经过多轮现场使用验证的，操作人员保持正常坐姿操作时，视线刚好可以垂直对准万用表表盘，不需要刻意调整头部角度就能清晰读取所有测量数值，同时倾斜的姿态也让万用表的表笔接口、功能旋钮都处于更易操作的位置，插拔表笔、切换量程时不需要挪动表体，单手就能完成操作。支架底部的承托边做了内收的限位结构，刚好可以卡住Fluke77万用表的底部壳体，避免表体向前滑落，背部的支撑斜板和表体背面完全贴合，受力均匀不会出现局部应力集中导致的表壳压痕。

　　考虑到工作台面可能存在油污、切削液残留导致支架打滑的问题，支架底部设计了可粘贴氯丁橡胶垫的安装位，氯丁橡胶材质的耐油、防滑性能优异，粘贴后可以大幅提升支架和工作台面的摩擦力，即使操作人员拖拽表笔时产生侧向拉力，支架也不会出现位移。针对万用表的固定方式，设计时没有采用卡扣式的硬连接结构，而是在支架背部预留了扎带穿槽，使用常规的尼龙扎带就可以将万用表绑定在支架上，这种固定方式的优势非常明显：一方面扎带的张紧力可以灵活调整，不会因为卡扣过紧刮花万用表的外壳漆面，另一方面当万用表需要更换电池、送检校准的时候，只需要剪断扎带就能快速取下表体，不需要拆解任何支架结构，操作效率远高于螺丝固定或者卡扣固定的方案。

　　支架的容纳尺寸做了针对性的冗余设计，除了可以完美适配Fluke77万用表本身的厚度，还可以容纳厚度不超过40毫米的带防护套的表体，不少现场作业人员会给万用表包裹军绿色的长丝织物防护套来提升抗摔性能，这个尺寸冗余刚好可以兼容带防护套的使用状态，不需要额外调整支架结构。从安装边界来看，这款支架的整体占地面积非常小，底部投影尺寸和万用表本身的底面积基本一致，不会占用过多的工作台空间，即使是在空间紧凑的维修工作台、移动测试推车上面也可以轻松放置，不需要额外打孔或者安装固定连接件，直接摆放在平面上就可以使用。整个支架的结构没有薄壁锐角，所有边缘都做了圆角过渡处理，日常拿取移动的时候不会划伤操作人员的手部，支撑结构的壁厚做了均匀化设计，不管是采用3D打印制作还是采用板材折弯加工，都可以轻松实现，不需要复杂的二次加工工序。在实际使用场景中，这款支架除了固定万用表之外，倾斜的承托结构也可以临时放置小型的测试模块、接线端子等零散零件，拓展了工作台面的空间利用率，60度的倾斜角度也让临时放置的零件不会因为台面震动滑落，非常适合电子测试、设备维保这类零散物件较多的作业场景。
