双行字符液晶显示模块结构设计

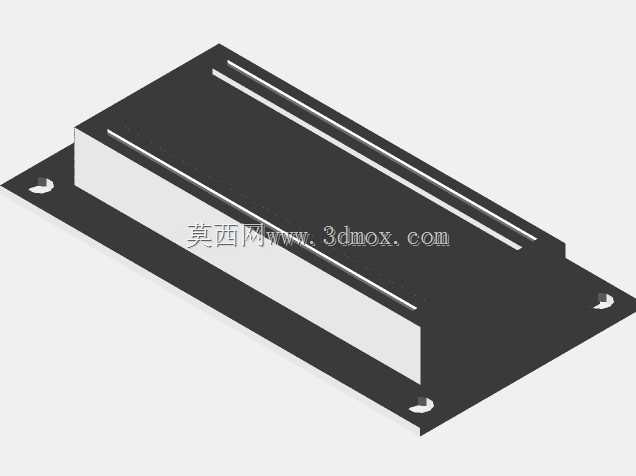

　　在工业控制终端、小型嵌入式设备的人机交互环节，这类双行字符显示组件是极为常见的配套部件，多数现场操作人员不需要复杂的图形化显示界面，仅靠固定字符的参数反馈就能完成设备状态确认、参数调整的操作，这也是这类结构的显示模块至今仍在大量工控场景中沿用的核心原因。从实际安装适配的角度看，该模块采用带固定耳的一体化底座设计，四个安装孔位分布在底座四角的凸耳位置，安装时不需要额外设计定制固定支架，直接通过M2规格的螺丝就能将模块固定在设备面板的预留开孔位置，底座与面板之间预留的间隙可以适配0.8mm到2mm厚度的常见设备面板材质，不管是冷轧钢板喷塑的工控机箱面板，还是ABS注塑的小型设备外壳，都能实现贴合安装，不会出现凸起错位的问题。

　　模块的主体显示区域采用凸起的分层结构，黑色的遮光边框覆盖在液晶片的四周，既可以遮挡液晶片边缘的非显示区域，避免漏光影响显示清晰度，也能在面板安装时起到定位止口的作用，边框上的两道平行凹槽是为了贴合偏光片的固定压条，避免长期在工业现场温湿度变化的环境下出现偏光片起翘脱落的问题。从电路适配的角度看，这类模块的引脚排布遵循通用的1602字符屏标准引脚定义，设计时不需要重新绘制引脚封装，直接调用通用封装就能完成PCB Layout工作，不过建模时需要注意，该模型的引脚间距做了简化处理，和实际量产器件的引脚中心距存在细微偏差，如果是用于结构干涉检查，这个偏差不会影响整体装配验证，但如果要用于生产级的PCB适配，需要对照实际器件手册调整引脚位置参数。

　　在实际设备选型过程中，这类模块多用于小型PLC的外接显示终端、温控器的参数显示面板、小型电源设备的状态指示单元，不需要复杂的驱动代码，仅靠通用的HD44780驱动协议就能实现字符显示，对主控芯片的资源占用极低，非常适合算力有限的8位单片机主控场景。从结构设计的细节来看，模块的底座采用黑色阻燃ABS材质，表面做了细磨砂处理，不容易在装配过程中留下划痕，底座与上盖的配合采用卡扣加超声波焊接的方式，不需要额外打胶就能实现IP54级别的防尘效果，能够适配多粉尘的车间现场使用环境，显示区域的透明保护片采用亚克力材质，表面做了硬化处理，日常操作擦拭时不会轻易留下划痕。

　　在做整机结构的空间预留时，需要注意模块背部的驱动电路板会比底座轮廓向内缩进3mm左右，布线时不要在这个区域布置过高的电解电容等元件，避免出现装配干涉，模块的整体厚度控制在12mm以内，就算是薄型的壁挂式控制盒，也能轻松容纳，不会因为模块厚度过大导致外壳凸起。另外，模块四角的固定凸耳做了圆角处理，安装时不会划伤操作人员的手部，也不会在装配过程中刮伤面板表面的喷塑层，固定孔位采用沉孔设计，螺丝锁紧后螺丝头不会高出凸耳表面，保证模块安装后表面平整，和设备面板贴合紧密。
