SD卡存储盒精密注塑成型模具结构

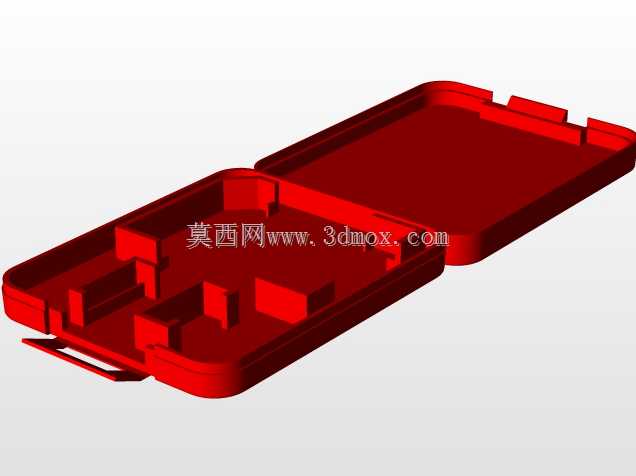

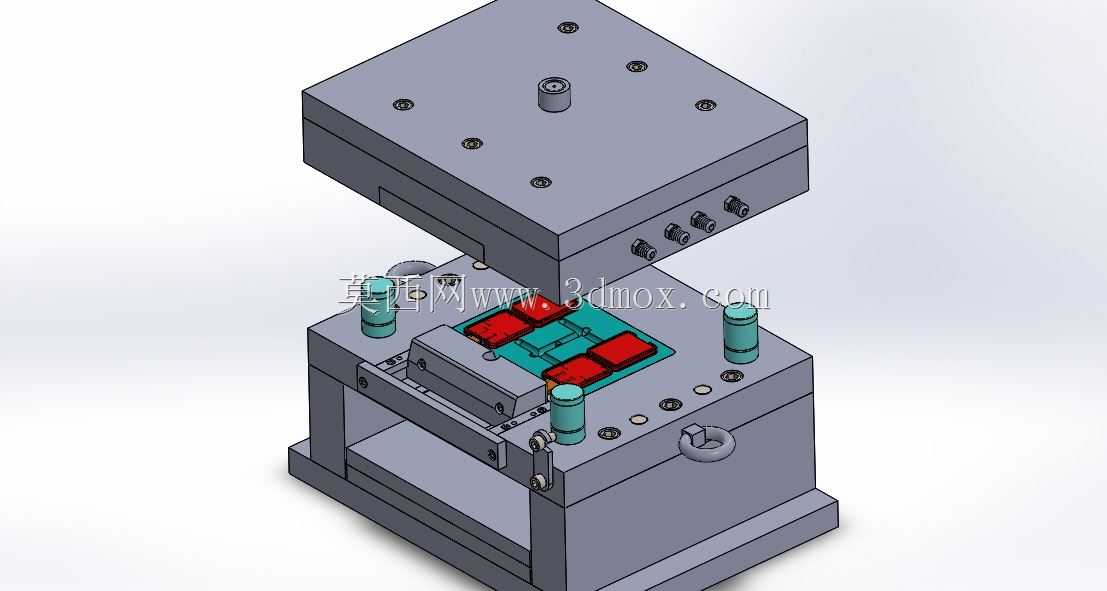

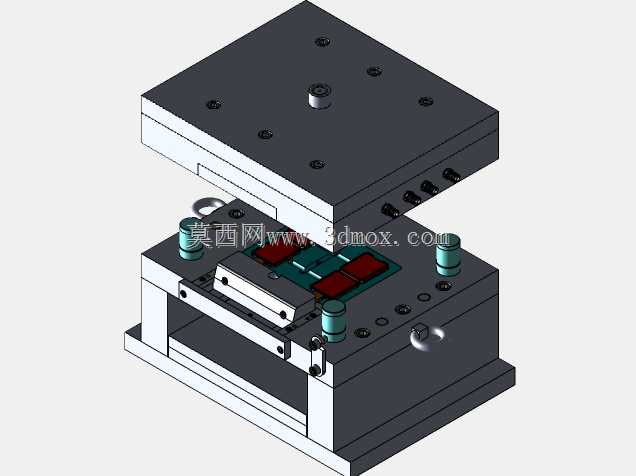

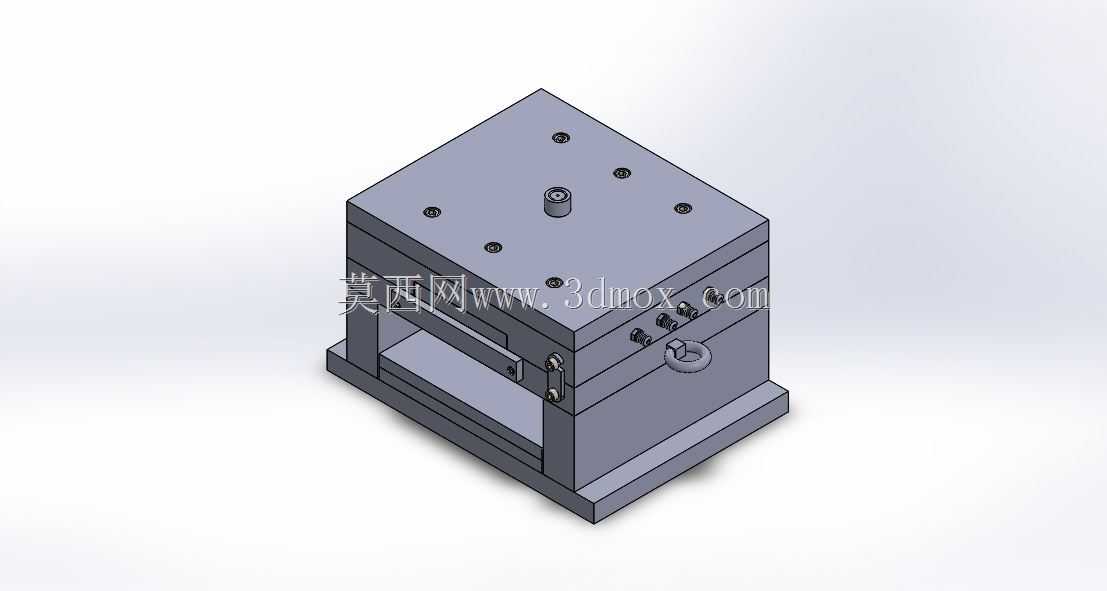

这套模具结构面向消费电子周边配件的量产场景，主要用于SD数码存储卡收纳保护盒的批量注塑生产，适配日常消费电子配件、数码存储周边的供应链生产需求，能够在常规卧式注塑机上完成连续自动化注塑作业，满足中小尺寸塑料收纳件的高精度成型要求。模具采用两板模标准模架布局，上下模体通过四角的导柱导套组件实现精准合模导向，合模过程中导向组件可承受合模阶段的侧向偏移力，保证型腔与型芯的对位精度控制在成型公差范围内，避免出现飞边、错位等成型缺陷。模具内部设置了一模多腔的型腔排布，单次开模即可成型多件SD卡盒主体结构，型腔区域围绕SD卡盒的卡槽结构、盒体卡扣位、外轮廓防滑纹理做了精准的分型处理，分型面贴合产品的合模边界设置，既保证开模时产品能够顺利留于动模侧，也能减少后续飞边修整的工序工作量。模具的浇注系统采用侧浇口进料方式，熔融塑料可通过流道均匀填充至各个型腔，保证各腔产品的成型一致性，冷却回路围绕型腔、型芯区域均匀排布，可在注塑保压阶段快速带走热量，缩短成型周期，提升生产效率。顶出机构设置在动模侧，搭配复位杆实现顶出动作的自动复位，模具侧面设置的吊环结构可满足模架吊装转运的安装需求，整体安装尺寸适配常规吨位注塑机的拉杆间距、容模量要求，上下模的安装板预留了标准的注塑机码模槽位，可快速完成设备上的装夹固定。整套结构在设计时充分考虑了量产中的维护便利性，易磨损的导向部件、镶件结构都采用了可拆换设计，长期生产出现磨损后可快速更换备件，无需整体报废模架，有效降低生产中的维护成本，成型出的SD卡盒可直接用于数码存储产品的配套包装、收纳使用，满足消费电子配件的尺寸精度与外观质量要求。
