螺杆传动工业级XYZ三轴3D打印设备

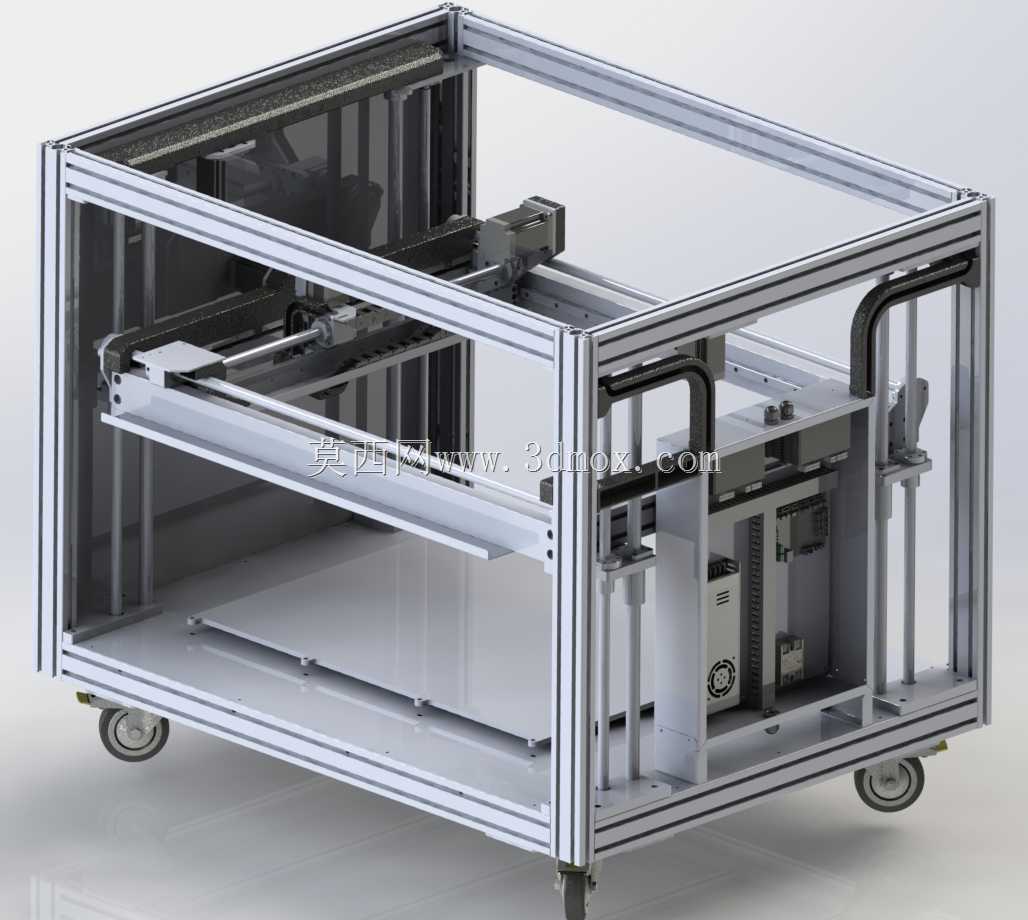

　　这款螺杆驱动的工业级XYZ三轴打印设备，整体采用工业铝型材搭建框架结构，型材拼接处采用标准角件连接，无需复杂焊接工艺，既保证了机架整体刚性，也方便后期维护拆装，底部配置万向脚轮，可根据车间布局灵活调整设备摆放位置，脚轮带锁止结构，定位后可固定设备避免作业时移位。设备的XYZ三轴运动均采用滚珠螺杆作为传动部件，相比常规皮带传动结构，滚珠螺杆的传动间隙更小，运动精度更高，重复定位表现更稳定，能够满足工业场景下对制件尺寸精度的要求，适配长时间连续打印作业的工况，不会出现皮带长期使用后松弛打滑导致的精度衰减问题。三轴运动模组搭载Nema23规格电机，输出扭矩可达3.1N/m，足够驱动打印头与成型平台完成高速平稳的运动动作，

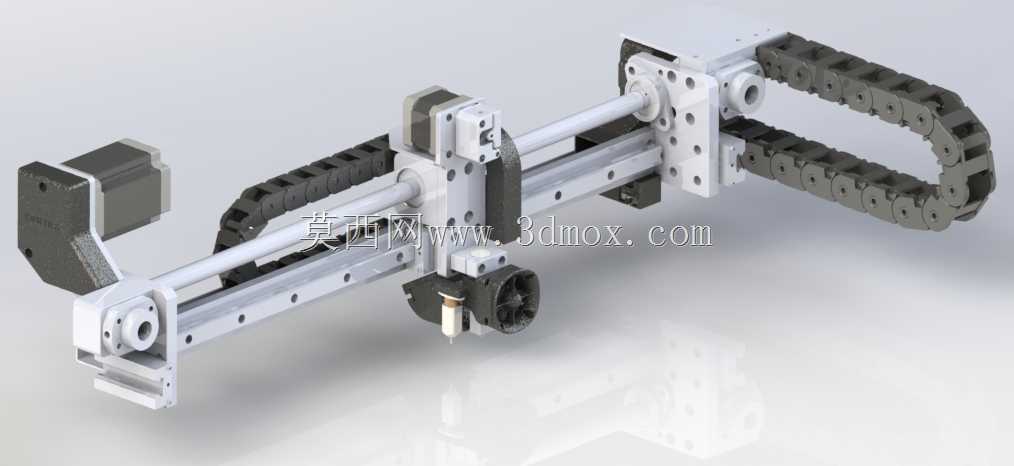

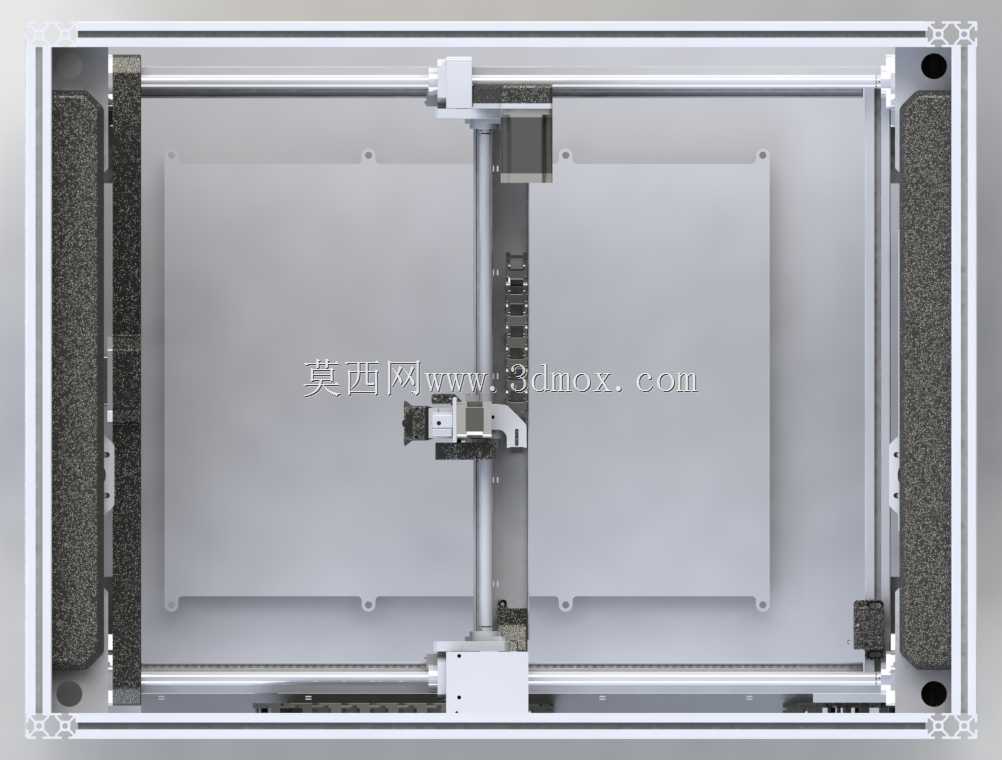

　　避免负载不足导致的丢步、层纹错位等打印缺陷。设备内部预留了充足的电气元件安装空间，驱动器、电源、控制板等部件可分层布置在机架下部的安装区域，走线可沿铝型材槽道规整排布，既减少线路对运动部件的干涉，也方便后期线路检修与元件更换。设备的成型空间尺寸为70x50x50，可覆盖多数中小尺寸工业制件、工装夹具、功能样件的打印需求，机架外围可根据使用场景加装透明防护板，既能够观察打印作业状态，也可避免打印过程中人员误触运动部件造成安全隐患，同时减少车间环境中的粉尘落入设备内部影响传动部件寿命。从结构设计角度来看，这款设备的运动模组采用模块化设计思路，X轴模组搭载在Y轴的双导轨横梁上，Z轴负责成型平台的升降运动，各轴的安装基准面均做了平面度处理，

　　保证装配后各轴的垂直度与平行度符合运动精度要求，滚珠螺杆的两端采用支撑座固定，预紧力可根据使用需求调整，既保证传动刚性，也能降低螺杆高速转动时的抖动问题。设备的打印平台采用平整安装结构，可搭配不同类型的热床组件，适配PLA、ABS、PETG等多种常见打印耗材，满足不同功能样件的制作需求，不管是产品研发阶段的结构验证样件，还是小批量定制的工装治具，都能通过该设备完成制作，相比桌面级打印设备，其工业级的机架结构与传动配置，能够更好适配车间多班次连续作业的使用场景，减少设备故障停机时间。
