牧田18V供电T12焊台集成焊锡排烟装置

　　户外电子维修、无固定工位的现场焊接作业场景里，传统台式焊台受限于市电供电、配套排烟设备零散的问题一直存在，这款集成焊锡排烟功能的便携焊台，直接适配牧田18V系列锂电池包，彻底摆脱了对固定交流电源的依赖，同时把焊接作业必需的焊台温控、焊锡烟雾过滤、烙铁头清洁、烙铁放置功能全部整合在单台设备上，不需要额外搭配零散配件，单手握持或者放置在临时台面上就能开展作业。

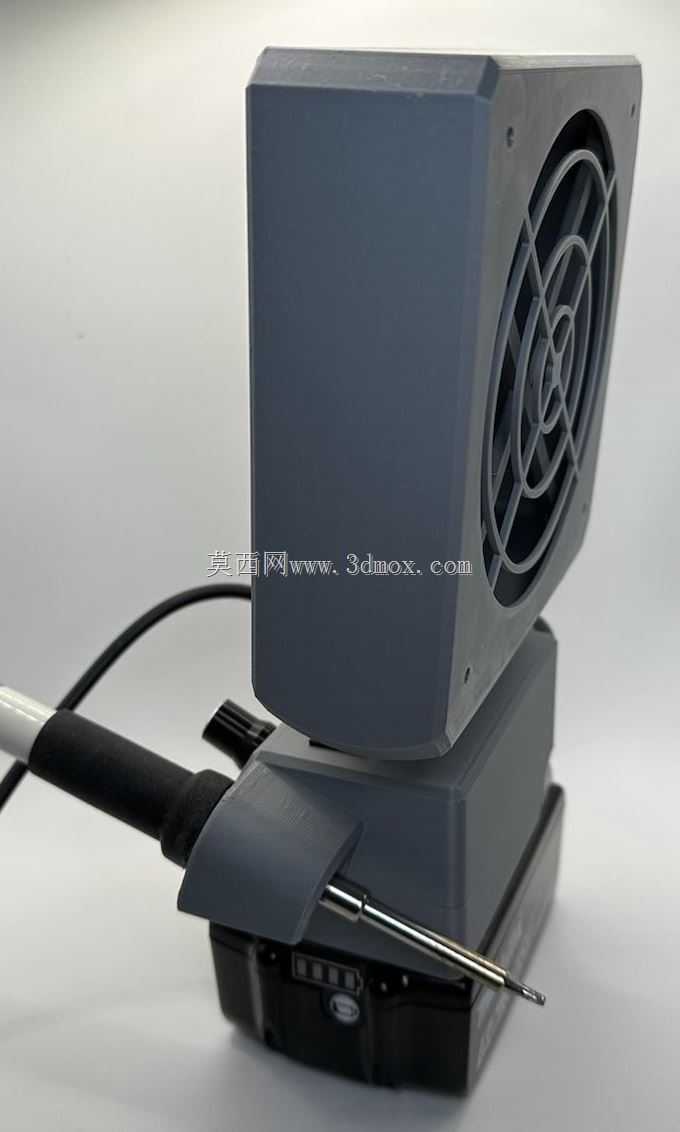

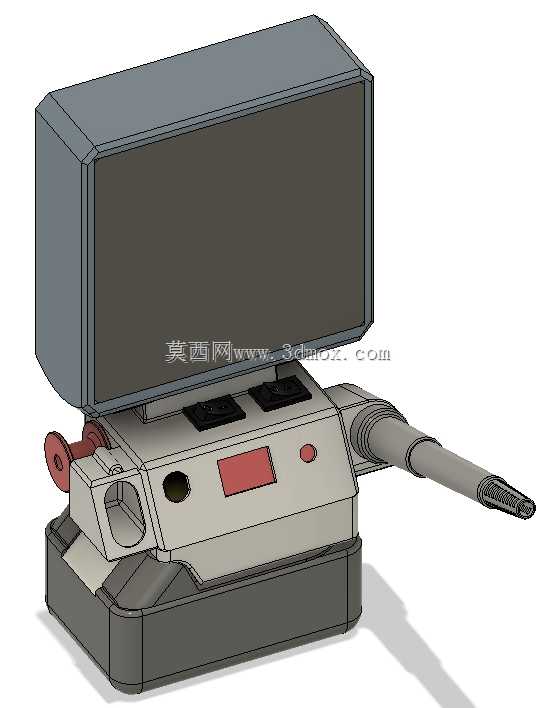

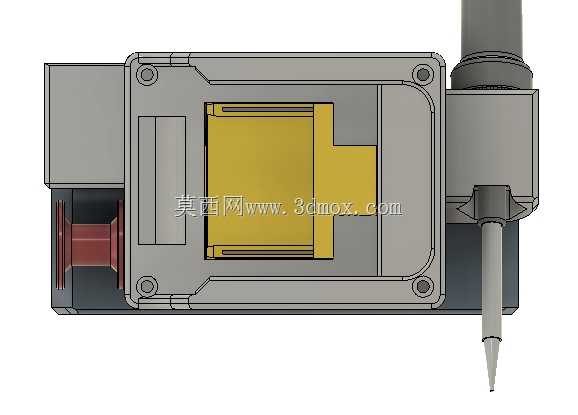

　　从功能布局来看，设备上部为烟雾过滤吸附单元，采用120x120x20规格的轴流风扇提供吸力，正对焊接作业区域的进风面覆盖120x120x10x10mm碳过滤层，能够直接吸附焊接过程中产生的松香烟尘、焊料挥发物，避免作业人员吸入有害烟气，过滤层采用快拆结构设计，更换时不需要拆解整机结构，直接从上部抽拉即可完成替换。下部主体为焊台控制与电池安装区域，电池接口直接匹配牧田18V锂电池包的安装卡位，不需要额外转接件，装上满电的5.0Ah电池包即可持续工作数小时，满足外出抢修、户外设备维护的长时间作业需求。

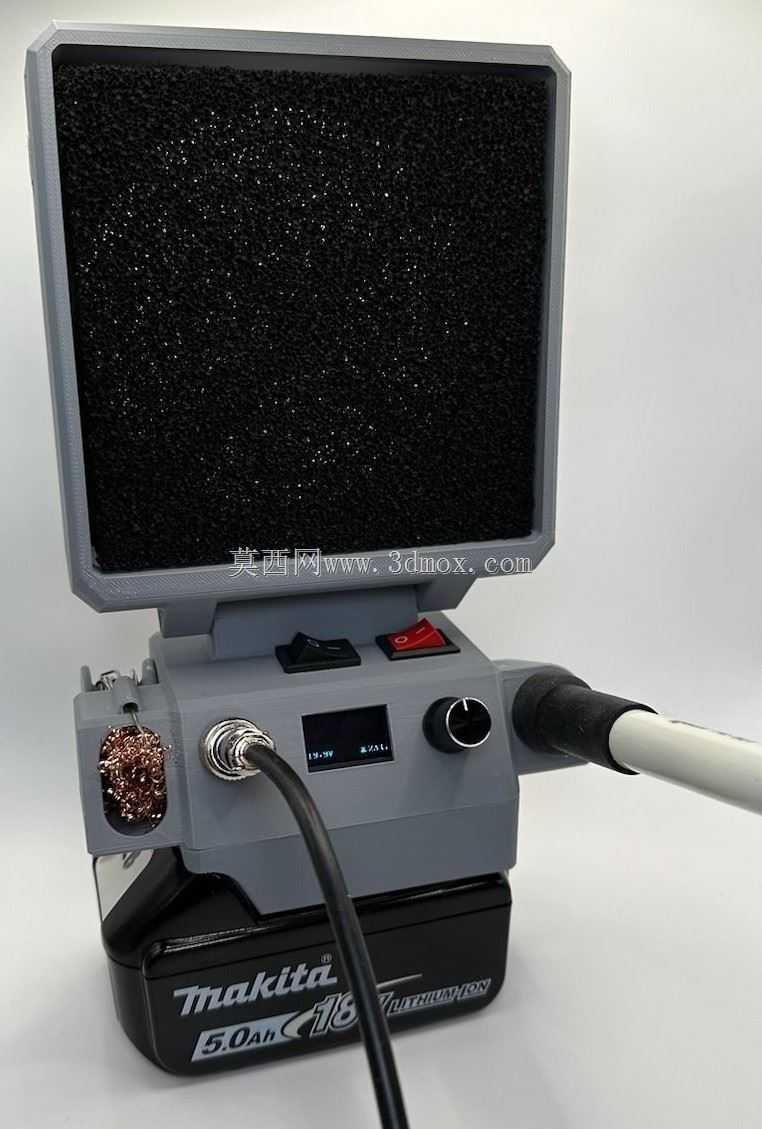

　　控制区域集成了数码温度显示屏、温度调节旋钮、设备总电源开关以及风扇拨动开关，两个开关分别独立控制焊台加热与排烟风扇的通断，作业时可以根据实际需求单独开启对应功能，减少不必要的电量消耗。温度调节旋钮采用无级调节结构，配合数码屏的实时温度显示，可以精准设定T12烙铁头的工作温度，适配不同熔点焊料、不同焊接材质的温度需求，从普通插件焊接的320℃到大面积铜箔焊接的420℃区间都能稳定控温，温度回温速度能够满足连续焊接的作业节奏。

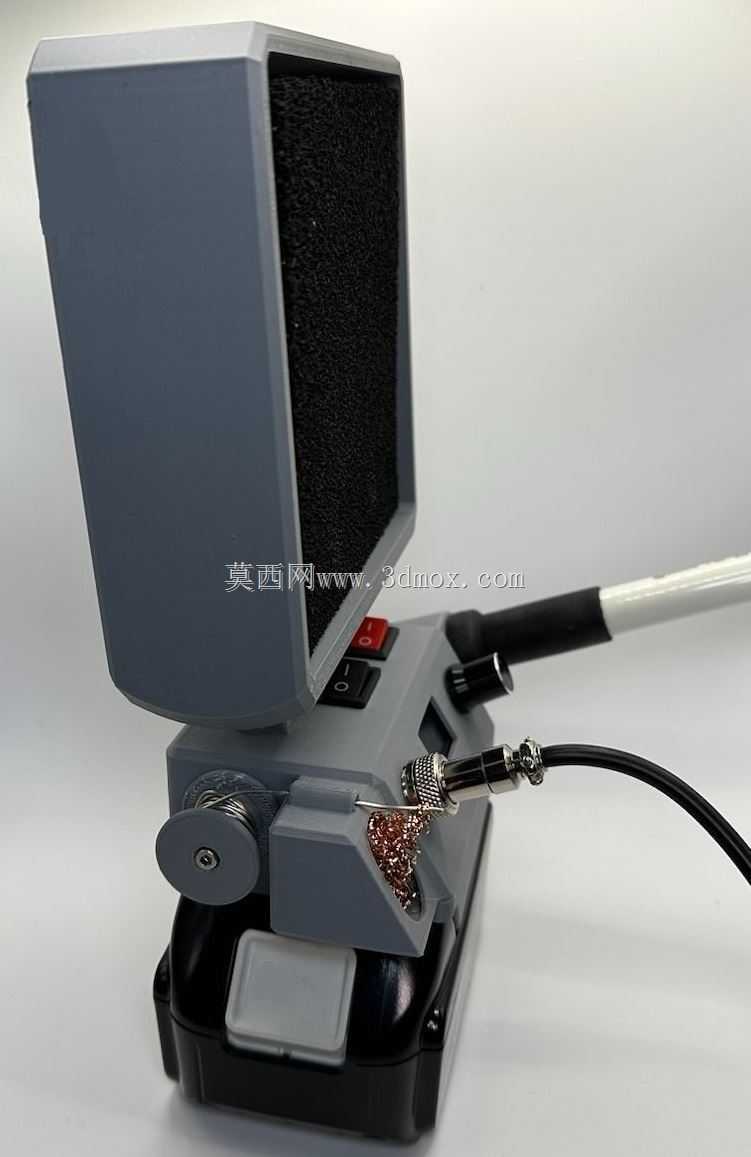

　　设备侧面设置了黄铜清洁海绵座，内置1x M3x16mm安装式焊阀，烙铁头清洁位就在烙铁架旁，焊接过程中不需要大幅度移动手臂就能完成烙铁头挂锡、氧化层清理的操作，减少无效动作幅度。烙铁架集成在设备主体侧方，放置烙铁时的重心与设备整体重心重合，不会出现侧翻风险，烙铁放置位做了耐高温隔热处理，避免高温烙铁头接触设备壳体造成材料老化变形。

　　结构固定方面，风扇与上部壳体采用M3x25mm螺钉固定，上下壳体的连接采用2x M3X20mm螺丝分别在顶部和底部点位锁紧，既保证了壳体连接的结构强度，也不会因为外露螺丝过多影响设备整体外观。2x拨动开关采用15x21mm的标准安装尺寸，分别对应风扇与焊台的供电回路，开关按键突出壳体表面2mm，戴劳保手套操作时也能准确按压切换，不会出现误触或者按不动的情况。

　　设备整体的安装边界充分考虑了便携作业的需求，装上电池包后的整体重心落在电池接口中心位置，单手握持设备侧方的防滑区域就能完成转移，不需要额外配备包装箱。排烟单元的进风面角度做了15度的前倾设计，当设备放置在作业台面上时，进风面刚好正对烙铁头的常规作业位置，不需要额外调整角度就能保证烟雾抽吸效率，焊接产生的烟气会在扩散前直接被吸入过滤层，不会飘散到作业人员面部方向。

　　在电路设计上，焊台控制板与风扇供电回路做了隔离处理，焊台加热时的大电流波动不会影响风扇的稳定运转，也不会干扰温度显示屏的数值显示，避免出现温度跳变、风扇转速忽快忽慢的问题。电池接口处做了防反接保护，即使电池包安装方向错误也不会烧坏内部电路，提升了户外复杂作业场景下的设备可靠性。设备壳体采用耐温ABS材质注塑成型，靠近烙铁架、加热芯的位置做了局部隔热衬层，长时间连续焊接时壳体表面温度不会超过40℃，握持移动时不会出现烫伤风险。
