3D打印机主控板散热外壳结构设计

　　在桌面级FDM 3D打印设备的电控系统搭建与改装场景中，主控板的防护与散热一直是影响设备长期运行稳定性的核心要素，不少DIY玩家与小型设备厂商在组装设备时，常因主控板裸露在外出现积灰短路、引脚误碰、驱动芯片过热丢步等问题，直接影响打印成品精度与设备使用寿命。这套针对bigtreetech SKR 3、MKS gen_l v1.0型号主控板设计的外壳结构，正是围绕这类通用型3D打印主控板的实际安装使用需求开发，可直接适配市面同安装孔位的多款主流3D打印机主控板，无需额外对主板进行打孔或裁切改造。

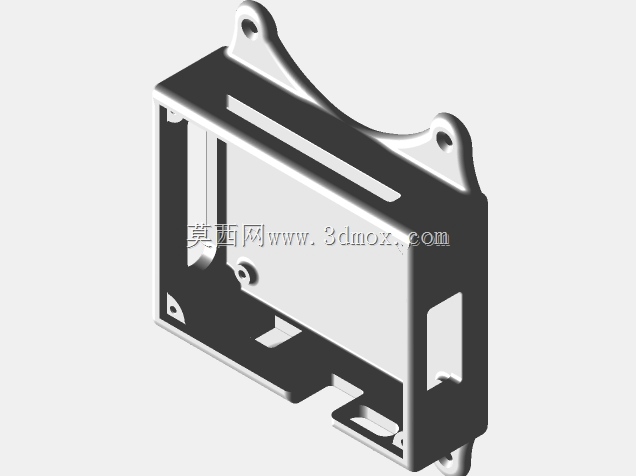

　　从结构功能设计来看，这套外壳采用上下分体式装配逻辑，下壳体作为主板承载基座，在对应主板的USB接口、电源接线端子、步进电机驱动接口、限位开关接口、热端热床输出端口位置均预留了精准的对位开口，所有开口边缘做了圆弧过渡处理，避免插拔接线时刮伤线材绝缘层；壳体底部设置了带安装孔的延伸固定耳，可直接通过M3螺丝固定在3D打印机的型材框架预设安装位上，固定耳的位置做了下沉式台阶设计，螺丝锁紧后螺帽不会突出壳体底面，保证安装面贴合平整，不会出现安装翘曲的问题。下壳体内部围绕主板的发热区域预留了足够的空气流通间隙，避免主板背面的焊接点直接贴合壳体造成热量堆积，同时在对应驱动芯片的位置没有设置遮挡结构，保证上升气流可以直接带走驱动模块工作时产生的热量。

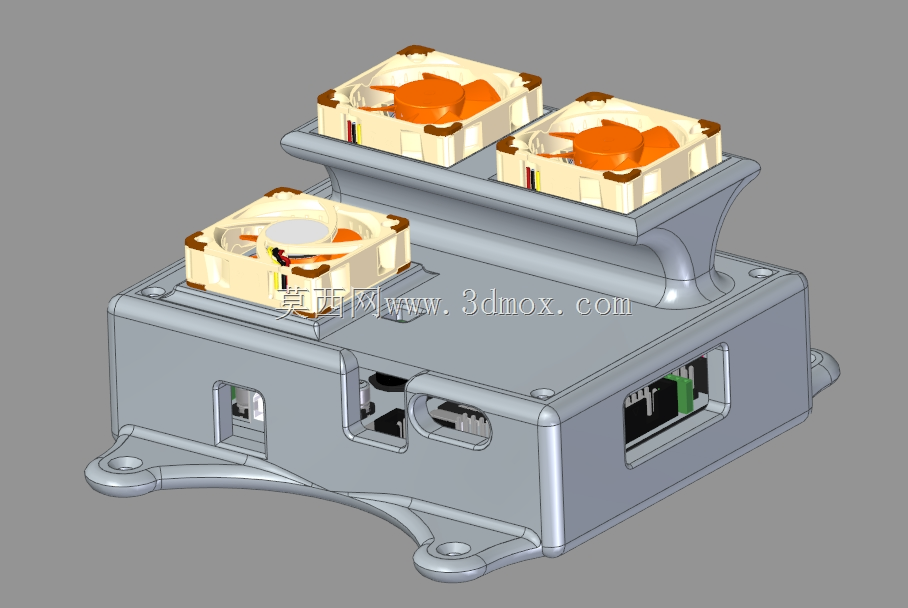

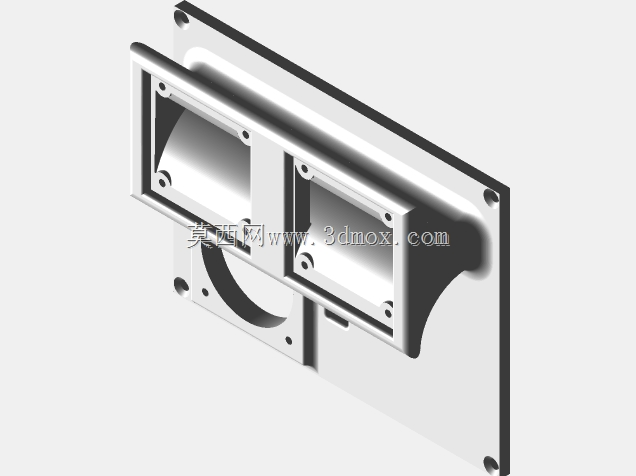

　　上盖部分的设计核心围绕风冷散热需求展开，预留了三个40x40x10规格轴流风扇的安装位，风扇安装位采用下沉式定位结构，风扇放入后可通过周边的卡扣或者自攻螺丝直接固定，无需额外设计风扇支架；三个风扇的出风方向垂直对准下方主板的核心发热区域，包括主控MCU、步进电机驱动模块、电源MOS管这些高发热元件，风扇运转时形成的垂直下压气流可以快速带走元件表面的积热，气流顺着下壳体的接口间隙与底部预留的通风槽流出，形成完整的散热风道，无需额外加装导流结构即可满足主板满负载运行时的散热需求，避免长时间打印过程中出现驱动过热触发过温保护、打印中断的问题。

　　从安装边界尺寸来看，这套外壳的整体外轮廓完全围绕主板的实际尺寸拓展，没有多余的突出结构，不会占用3D打印机框架内过多的安装空间，适配2020、2040等主流型材框架的安装位布局；壳体壁厚采用均匀的2mm设计，兼顾结构强度与打印成型难度，无论是采用PLA还是PETG材料进行FDM打印制作，都不会出现壁厚不均导致的翘曲变形问题，上下壳体的对接位置设置了定位止口，装配时可以快速对位，不会出现上下盖错位的情况，对接缝隙控制在0.2mm以内，既可以阻挡日常使用中的灰尘、打印碎屑飘入壳体内接触主板，又不会因为配合过紧导致拆装困难，方便后期对主板进行固件烧写、接线调整、驱动模块更换等维护操作。

　　在实际应用场景中，这套外壳既可以用于全新DIY 3D打印机的电控系统组装，也可以用于旧设备的主控板升级改装，替换原有散热能力不足、防护性差的旧外壳；对于经常在多尘车间环境运行的3D打印设备，这套封闭带风冷的外壳结构可以大幅降低主板积灰导致的短路故障概率，同时稳定的散热能力可以保证主控板在长时间连续打印作业时维持稳定的工作温度，减少因温度波动导致的主控运行异常、步进电机丢步、打印层纹错位等问题。设计过程中充分考虑了3D打印制作的工艺特性，所有结构均无大角度悬空面，打印时无需添加过多支撑即可顺利成型，降低自制外壳的打印难度与材料损耗，壳体的所有转角位置均做了R2以上的圆角处理，避免打印后出现应力集中导致的边角开裂问题，同时也能避免安装维护时锋利边角划伤操作人员。
