PrusaMk4打印机喷嘴LED照明支架结构

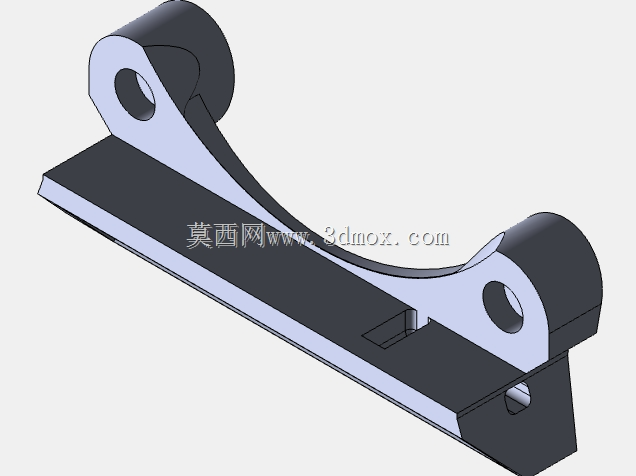

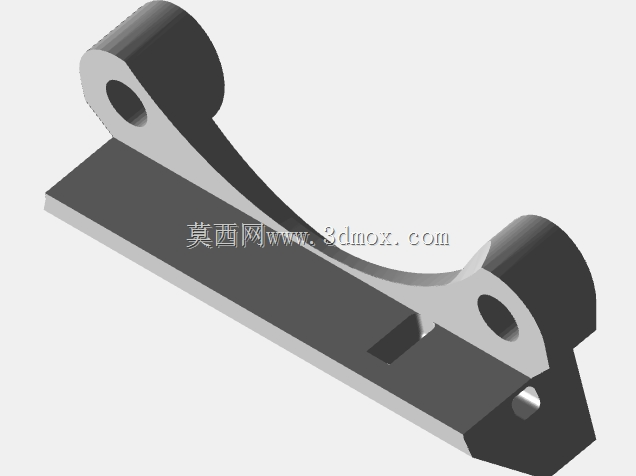

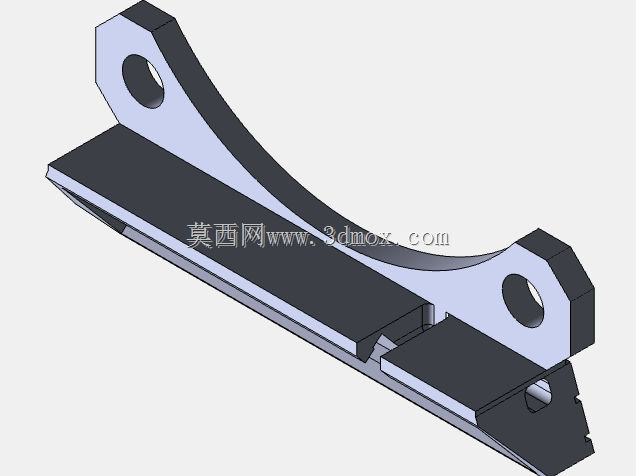

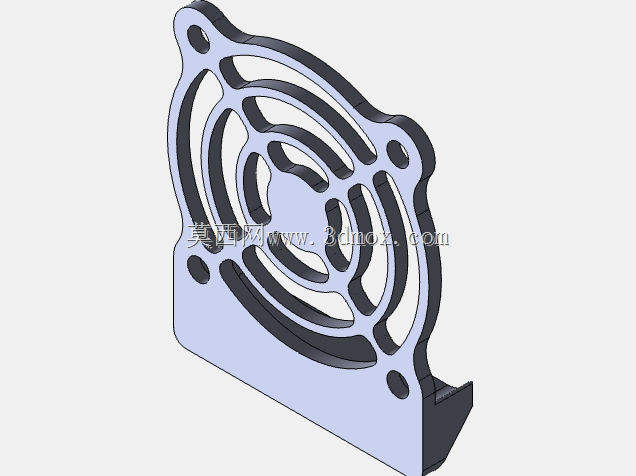

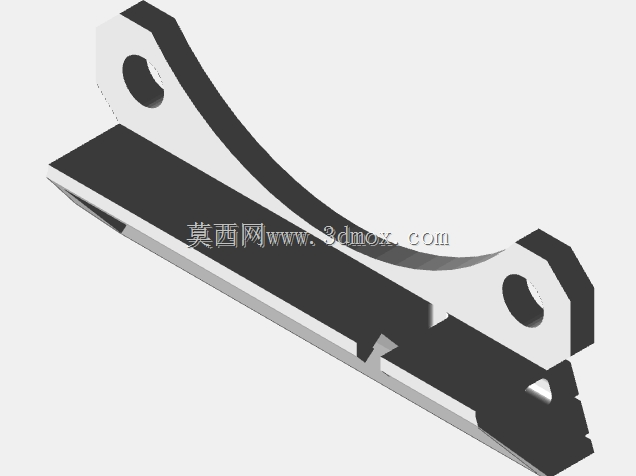

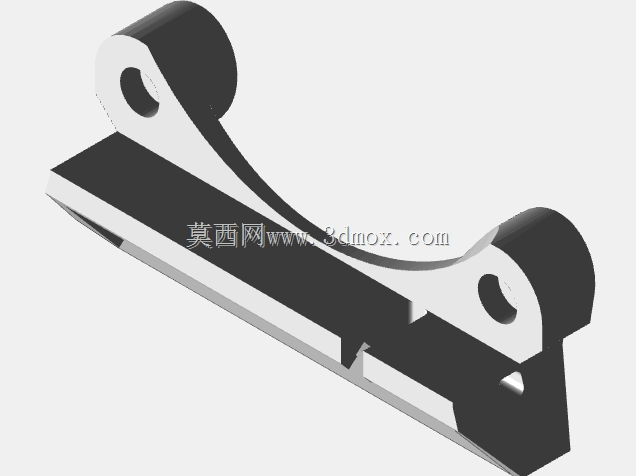

　　在FDM熔融沉积3D打印的实际作业场景中，喷嘴周边的照明条件直接影响操作人员对首层粘附状态、丝材挤出形态、打印路径偏移情况的实时判断，尤其是在车间环境光线分布不均、设备自带顶部照明存在光路遮挡的工况下，喷嘴正下方的成型区域往往存在明显的视觉暗区，操作人员需要俯身调整角度才能观察到喷嘴与热床的间隙、丝材熔融堆积的细节，不仅增加了操作负担，也容易因观察不及时错过首层打印故障的最佳干预时机，造成耗材浪费与打印件报废。这款针对Prusa Mk4机型设计的喷嘴照明支架，核心作用就是在喷嘴周边构建均匀的近距离补光环境，消除成型区域的照明死角，让操作人员无需调整姿态就能清晰观察打印全过程的细节状态。从结构设计逻辑来看，这款支架完全贴合Prusa Mk4挤出头组件的现有安装边界，不需要对设备原有结构进行打孔、切削等破坏性改造，所有安装点位都对应挤出头散热块、风扇罩周边的现有螺丝孔位，安装时只需要将支架对位卡入预留位置，锁紧原有固定螺丝即可完成机械固定，不会改变挤出头的运动惯量与原有运动行程，也不会干涉X轴、Z轴的运动限位，避免了加装配件带来的运动干涉风险。

　　支架的灯珠安装位采用斜向朝向设计，光线投射角度精准对准喷嘴尖端与热床表面的交汇区域，既不会因为光线直射操作人员眼部造成眩光干扰，也能避免光线被喷嘴自身、挤出头散热结构遮挡，在喷嘴周边15mm半径的成型核心区域形成均匀的照明覆盖，即使是打印0.1mm层厚的高精度零件，也能清晰分辨层纹堆积状态与丝材挤出宽度。考虑到3D打印过程中挤出头周边存在持续的热辐射，支架的结构形态做了针对性的热避让设计，灯板安装位置与加热块、喷嘴高温区域保持了足够的安全距离，避免长期高温烘烤导致LED灯珠光衰加速、线材绝缘层老化脆化，同时支架的走线槽完全贴合挤出头侧面的原有走线路径，线材可以顺着原有挤出头线束一同固定，不会在打印过程中出现线材拖拽、勾挂打印件的问题。

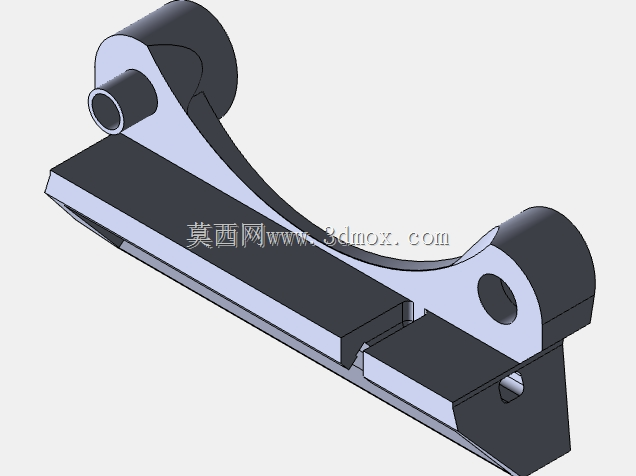

　　从安装边界尺寸来看，支架整体外轮廓完全控制在Prusa Mk4原有挤出头组件的外廓尺寸范围内，加装后不会增加挤出头的横向、纵向占用空间，打印设备的最大成型尺寸不会因为加装该照明支架出现缩减，即使是打印靠近成型平台边缘的零件，支架也不会与平台边缘、设备框架发生碰撞。在实际使用场景中，这款照明支架不仅能辅助操作人员进行日常打印状态观察，在进行首层调平、喷嘴清理、丝材更换等操作时，充足的近距离照明也能提升操作精度，比如在调整喷嘴与热床间隙时，可以清晰观察A4纸抽动的阻力对应的间隙大小，在清理喷嘴残留的碳化耗材时，也能精准对准残留位置进行清理，避免操作不当刮伤喷嘴尖端。支架的结构设计充分考虑了FDM打印自制的可行性，整体壁厚均匀，没有大角度悬空结构，不需要添加过多支撑材料就能完成自制打印，安装孔位的公差预留符合3D打印件的常规精度范围，即使是普通精度的桌面级3D打印机制作的支架，也能顺利完成对位安装，不会出现孔位错位、安装间隙过大的问题。同时，支架的灯板固定位采用通用的贴片LED灯条安装尺寸，用户可以根据自身需求选择不同色温、不同亮度的LED灯条进行适配，不需要定制专用的灯板配件，降低了配件更换与维护的成本。

　　针对打印过程中可能出现的耗材碎屑飞溅、PLA/ABS挥发物附着问题，支架的表面形态做了简化处理，没有过多的凹槽与缝隙结构，日常维护时只需要用无尘布擦拭表面就能清理掉附着的杂物，不会出现杂物堆积难以清理的情况。在结构强度方面，支架通过加强筋的合理布局，在尽可能降低自身重量的前提下保证了足够的结构刚性，即使设备长时间高速打印、挤出头频繁加减速，支架也不会出现共振抖动的情况，不会因为支架抖动导致光线晃动影响观察效果，也不会因为长期振动出现固定螺丝松动、支架移位的问题。
