CSR8630蓝牙4.0音频接收模块防护外壳

　　这款外壳结构专为搭载CSR8630方案的蓝牙4.0立体声音频接收模块设计，核心作用是为裸露的PCB电路板提供物理防护，同时规整模块的安装布局，适配桌面音频改装、老旧音响升级、DIY无线音频传输等多类应用场景。在实际工程应用中，这类蓝牙模块常被用于传统有线音箱的无线化改造，或是嵌入小型音频设备内实现蓝牙音频信号接收，裸露的PCB不仅容易在安装、挪动过程中被尖锐物件划伤线路，积灰、意外泼溅的液体也可能造成电路短路，配套的防护外壳能直接隔绝这类外部风险，提升模块在不同使用环境下的可靠性。

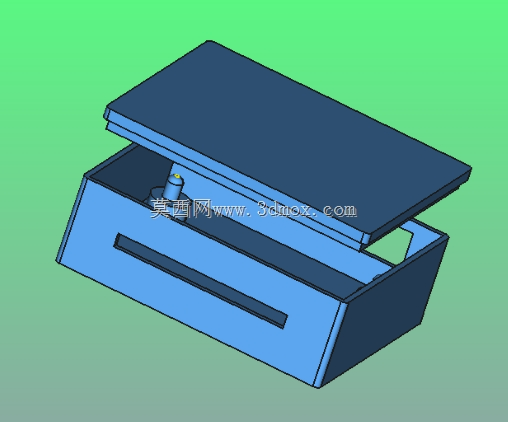

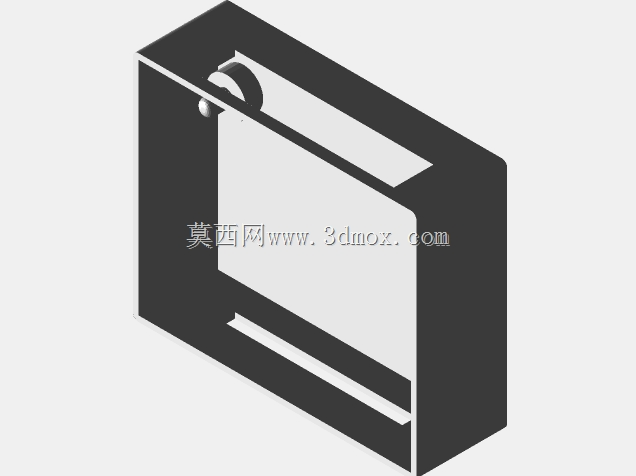

　　从结构设计思路来看，整体采用上下扣合的分体式结构，上盖与下盒体通过边缘的卡扣结构实现配合，无需额外螺丝固定，既减少了装配所需的紧固件数量，也能降低整体装配工时，日常检修模块时也可直接拆开上盖操作，无需借助额外工具。下盒体的侧壁预留了对应模块接口的开槽位置，开槽尺寸严格匹配模块上的音频输出接口、电源供电接口的位置与尺寸，装配后接口完全外露，不会影响音频线、电源线的正常插拔，同时开槽边缘做了小尺寸的圆角过渡，避免插拔线材时刮伤线材外被。盒体内部设置了几处定位凸台，凸台的位置对应PCB板上的安装孔位，装配时PCB板可以直接卡在凸台之间，无需打胶或者额外固定件就能限制PCB的横向窜动，避免设备挪动时PCB在盒内移位导致接口对位不准。

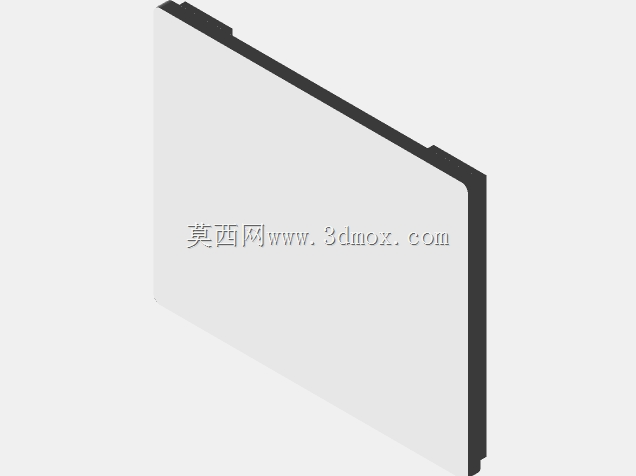

　　上盖采用平板式设计，边缘做了小角度的斜切处理，既可以提升扣合时的导向性，也能减少边缘的锐边，避免装配时划伤操作人员。下盒体正面预留了长条形的开槽，对应模块上的状态指示灯位置，设备通电配对时，指示灯的光线可以直接从开槽处透出，用户无需打开上盖就能直观观察模块的工作状态，判断配对连接是否正常。整体外形采用规整的长方体构型，没有多余的外凸结构，在设备内部安装时可以更好地利用安装空间，无论是粘接到音箱腔体内部，还是通过双面胶固定在小型设备的壳体内，平整的外底面都能保证粘接的牢固度，不会因为接触面不平整出现粘接翘边的问题。

　　从安装边界来看，盒体的内部净空尺寸完全匹配CSR8630模块的PCB外形尺寸，预留的装配间隙控制在0.2mm以内，既不会因为间隙过大导致PCB晃动，也不会因为间隙过小造成装配困难，PCB放入后不会与盒体内壁发生干涉。盒体的壁厚采用均匀的1.5mm设计，兼顾结构强度与轻量化需求，日常使用中普通的磕碰、挤压不会造成盒体变形，也不会过度增加整体重量，适配各类轻量化的音频改装场景。上下盖扣合后，配合面的缝隙控制在0.1mm以内，能够阻挡大部分灰尘进入盒体内部，同时不会因为配合过紧导致拆装困难。在实际选型使用时，只需确认所用CSR8630模块的PCB尺寸与接口位置和盒体预留位匹配，即可直接完成装配，无需额外对壳体进行二次加工，能够大幅缩短音频改装项目的结构准备周期，也能让最终的改装成品外观更规整，避免裸露PCB带来的杂乱感。
