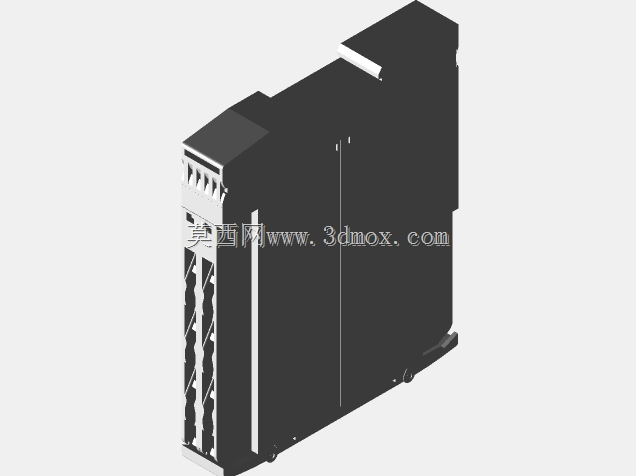

西门子MPE系列电源模块三维结构

　　这款西门子MPE系列电源模块的三维结构，还原了工业现场常用导轨式安装电源转换器件的完整细节，在自动化控制柜、分布式IO站点、小型设备配电回路的设计选型阶段，这类模型能直接导入装配环境完成干涉检查，省去现场测绘核对尺寸的繁琐步骤。从实际应用场景来看，这类器件常部署在PLC控制柜的进线侧、设备操作站的配电隔间、生产线分布式从站的箱体内，承担电压转换、回路供电隔离的核心作用，为后端的控制器、传感器、执行器提供稳定的直流供电输出，是低压配电与自动化系统里不可缺少的前端配电组件。

　　从结构设计思路来看，模型完整还原了器件的模块化窄体设计特征，整体采用长方体立式布局，宽度方向做了紧凑化处理，能最大化节省DIN导轨的安装空间，在柜内排布时可以和同系列的断路器、继电器、端子排等器件并排安装，保持柜内布线的整齐度。外壳采用卡扣式拼接结构，侧面预留了散热对流的细微缝隙，既满足IP20的防护等级要求，又能保证器件长时间工作时的热量散出，避免内部功率元件积热导致的性能衰减。前端的接线端子区域做了分层设计，强电进线、弱电出线、信号反馈端子分区排布，接线时不会出现线缆交叉干扰，端子旁的标识位结构也完整还原，方便现场施工时对应线号做标记，减少接线错误概率。

　　安装边界方面，模型严格按照实物的安装尺寸做了等比例还原，背部的DIN导轨卡扣结构完整，适配工业现场通用的35mm标准导轨，安装时只需将器件背部卡扣对准导轨推入即可锁定，拆卸时拨动卡扣锁舌就能快速取下，无需额外的固定螺丝，能大幅提升柜内装配的效率。器件的上下两端预留了足够的接线空间，建模时已经考虑了线缆弯曲半径的要求，导入柜内装配模型时，不会出现端子和线缆、线槽干涉的情况，前端的操作面和柜内门板的安全距离也符合低压配电设计的规范要求，不会出现门板关闭时触碰端子或调节部件的问题。

　　从功能特性对应的结构细节来看，模型还原了器件前端的状态指示灯安装位、调节旋钮的凹槽结构，这些细节在做柜内人机交互布局时非常关键，能提前确认指示灯的可视角度、旋钮的操作空间是否满足现场运维的要求，比如运维人员打开柜门后是否能不用探身就看清电源工作状态，是否有足够的空间用螺丝刀调节输出电压参数。侧面的拼接卡槽结构也做了还原，当现场需要多个同系列模块组合安装时，可以通过侧面卡槽将相邻模块拼接固定，避免柜内器件受震动后出现移位、接线松动的情况，适配有震动工况的工业现场使用需求。

　　在做三维布线设计时，这款模型的端子位置、接线方向都和实物完全一致，布线软件可以直接识别端子点位生成布线路径，自动计算线缆长度，减少现场施工时的线缆裁切浪费，也能提前规划线槽内的线缆容量，避免线缆过多挤压导致的线槽盖无法闭合的问题。外壳的材质分色也做了区分，主体的阻燃塑料外壳、金属卡扣、接线端子的导电部件都有对应的结构分层，在做渲染验证、装配工艺演示时能清晰区分不同部件的材质和装配关系，方便给生产装配、现场运维人员做可视化的培训指导。

　　很多工程师在做控制柜设计时，常因为电源模块的模型细节缺失，导致预留的安装空间不足、接线空间不够，等到现场安装时才发现器件和线槽、其他元件干涉，不得不重新调整柜内布局，耽误项目工期。这款高精度的三维结构完全规避了这类问题，所有安装尺寸、外形轮廓、突出部件的位置都和实物一致，导入装配后就能直接用于布局校验，甚至可以直接用于生成开孔图、安装指导图，减少设计阶段的反复核对工作量。对于做非标自动化设备设计、低压配电柜设计的工程师来说，这类精准的元件模型能大幅提升设计效率，减少现场安装时的出错概率，从设计源头把控柜内布局的合理性与可维护性。
