魏德米勒240W导轨式开关电源结构设计

　　从结构设计层面看，这款电源采用了标准DIN导轨安装的卡扣式结构，顶部集成的弹性卡扣可以直接卡装在35mm标准工业导轨上，不需要额外打孔固定，安装时只需对准导轨上沿按压即可完成锁止，拆卸时拨动卡扣解锁拨片就能快速取下，完全适配现有工控柜的通用安装规范，能和断路器、端子排、继电器等其他导轨安装器件保持统一的安装基准，减少柜内安装空间的浪费。外壳的结构设计充分考虑了工业现场的散热需求，正面采用多组平行的通风格栅设计，格栅的开孔方向顺着内部散热风道的走向，能让内部功率器件工作产生的热量通过自然对流快速排出，避免热量在壳体积聚导致元器件过热降额；格栅的开孔尺寸做了针对性优化，既能保证通风面积足够，又能阻挡现场较大的金属碎屑、灰尘团直接落入壳体内部，降低内部电路短路的风险。在工业控制柜的内部布局设计中，导轨式开关电源是占据核心供电地位的基础元器件，这类器件需要在紧凑的柜内空间里完成稳定的交直流转换，为PLC、传感器、中间继电器、现场总线模块等各类低压工控器件提供可靠的直流供电，其结构设计的合理性直接影响整柜的布线效率、散热表现与长期运行稳定性。这款240W规格的直流电源，额定输出为24V/10A，是中小规模工控系统里应用频次极高的供电选型，覆盖从单机设备控制到小型产线分布式供电的多数场景，比如半导体检测设备的内部供电、包装机械的控制回路供电、物流分拣线的模块供电等场景都能见到同规格产品的应用。

　　外壳主体采用阻燃工程塑料注塑成型，边角做了圆弧过渡处理，没有尖锐的棱角，避免安装布线时划伤操作人员的手部或线缆绝缘层；壳体的拼接处采用卡扣加定位柱的配合结构，装配间隙控制均匀，既保证了壳体的结构强度，又能在设备维护时快速拆开外壳进行内部检修。顶部的接线区域做了分区设计，交流输入端子、直流输出端子分别设置在独立的接线腔里，每个接线端子都配有清晰的标识刻印，接线时不需要反复查阅说明书就能快速完成接线，端子的压线结构采用螺钉压接式，能适配不同线径的多股铜芯线，压接后接触电阻小，大电流输出时不会出现端子过热的问题；接线腔上方配有可翻转的透明防护盖板，接线完成后盖上盖板，既能防止现场运维时误碰带电端子引发触电风险，又能阻挡灰尘、凝露直接落在接线端子上，降低接线氧化接触不良的概率。

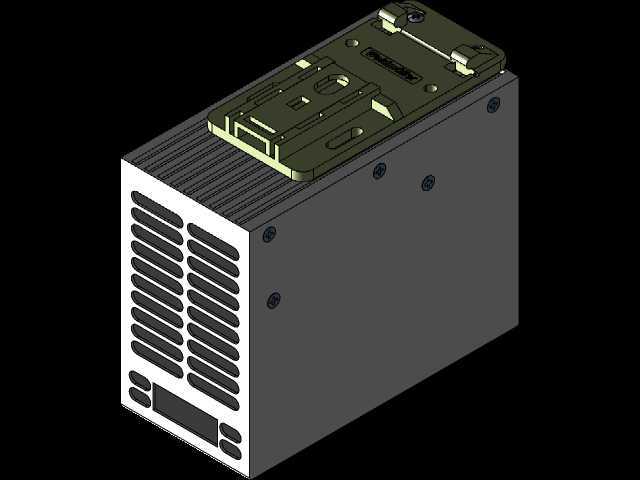

　　从安装边界尺寸来看，这款电源的宽度、深度、高度都严格遵循导轨安装器件的通用尺寸规范，在柜内布局时，左右两侧只需要预留不小于10mm的散热间隙，上下方向不需要额外预留过多空间，就能和相邻的导轨器件紧密排布，最大化利用柜内的安装空间；壳体背部和导轨接触的位置做了平面度处理，安装后能紧贴导轨表面，不会出现倾斜晃动的情况，在有振动的设备现场（比如冲压设备、工程机械配套的控制柜）也能保持安装稳固，不会因为长期振动出现卡扣松脱、接线脱落的问题。在三维建模的细节处理上，这款模型还原了实物的所有结构特征：包括顶部卡扣的解锁拨片的活动空间预留、正面格栅的每一条通风槽的尺寸比例、侧面固定螺丝的沉头结构、接线端子的螺钉槽位置、外壳表面的品牌标识区域的凹陷结构都做了精准复刻，模型的装配关系完全和实物一致，各个零件之间的配合间隙都按照实物的公差要求做了预留，导入到控制柜的整体装配模型中时，可以直接用来做干涉检查、布线空间校核，不需要再对模型做额外的结构修正。

　　对于做柜内布局设计的工程师来说，这类精准的电源模型可以帮助提前核算柜内的空间占用，规划走线槽的布置位置，避免实际装配时出现器件干涉、布线空间不足的问题；对于做设备选型的工程师来说，通过模型可以直观判断这款电源的安装方式是否适配现有柜体的导轨布局，接线方向是否符合现场的走线习惯，散热空间是否满足设备长期运行的要求。这类工业电源的结构设计看似简单，实则每一处细节都对应着工业现场的实际使用需求：比如卡扣的弹力设计需要兼顾安装的便捷性和固定的可靠性，弹力过大则安装拆卸费力，弹力过小则在振动环境下容易松脱；格栅的开孔率需要在散热和防护等级之间找到平衡点，开孔率过高则防护等级不足，容易进入异物引发故障，开孔率过低则散热不畅，影响电源的带载能力和使用寿命；接线端子的间距设计需要符合电气安全规范，保证不同电位的端子之间有足够的爬电距离，避免在潮湿、多尘的环境下出现拉弧短路的问题。
