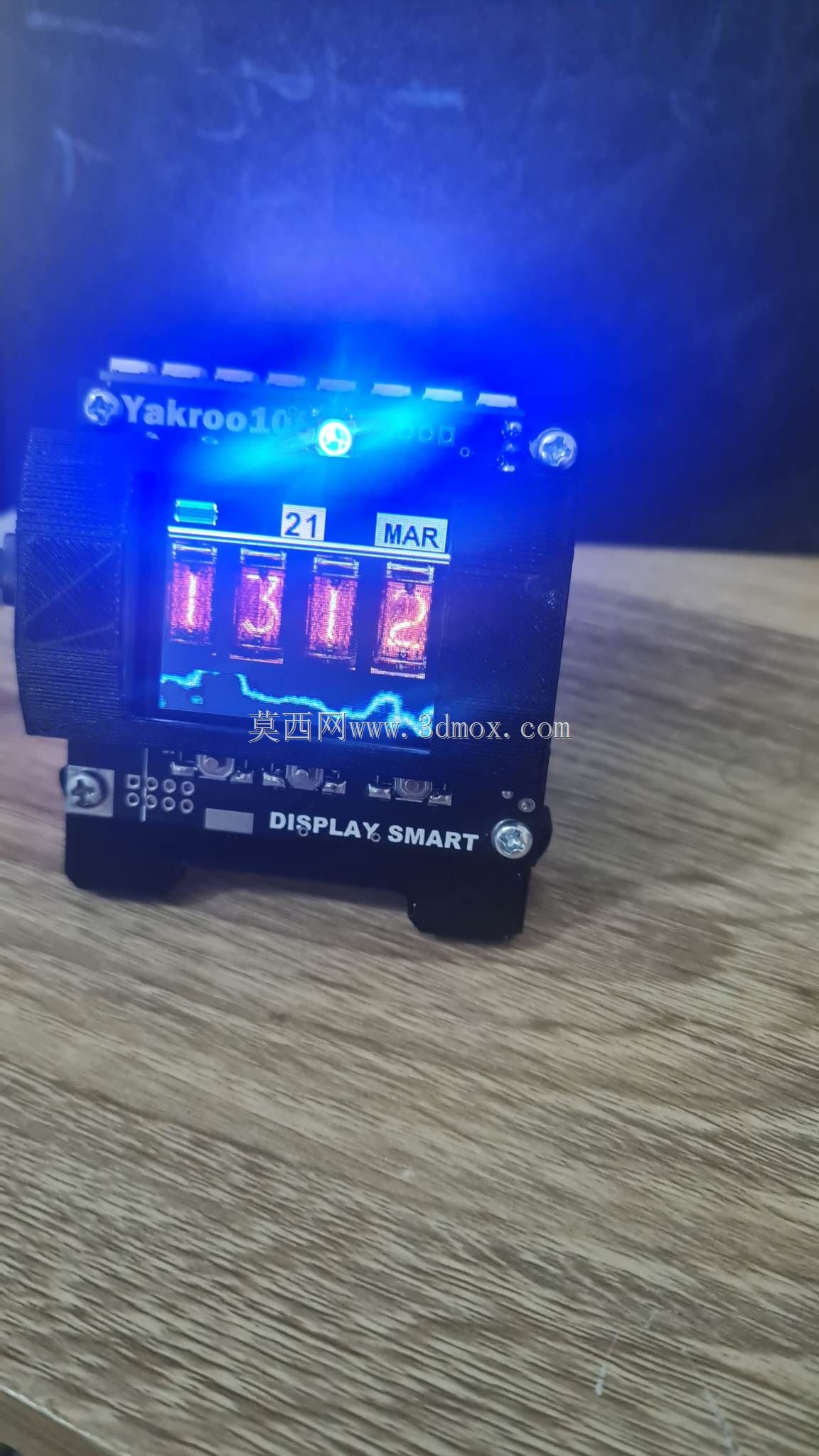

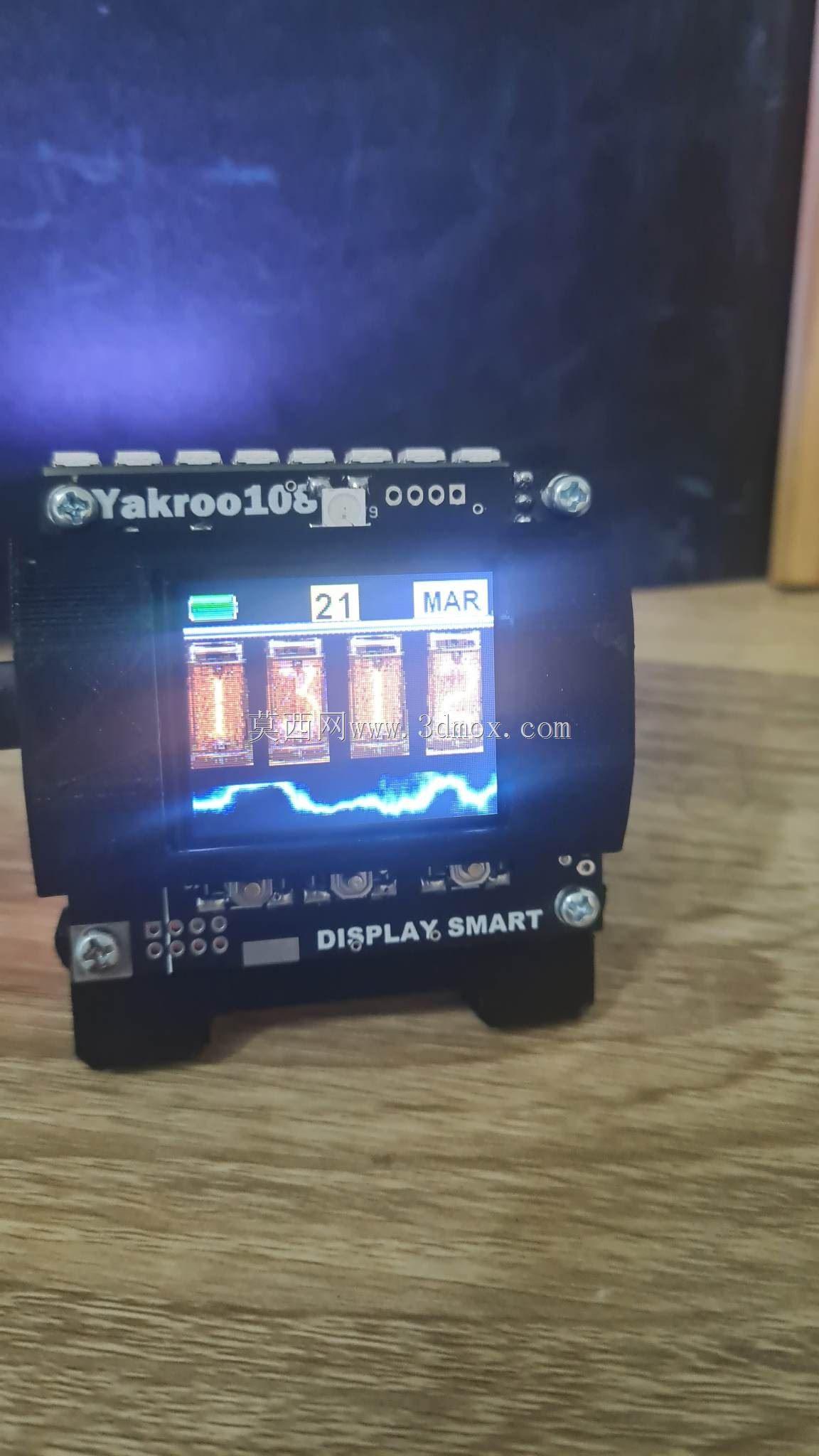

桌面时钟液晶屏ST7735结构设计

　　这款桌面时钟液晶屏ST7735的设计，最初是从原始项目迭代而来，核心目标是打造一款体积小巧的小时钟，在保证功能完整性的同时控制整体尺寸，避免占用过多桌面空间。从实际应用场景来看，这类小型桌面时钟主要面向个人桌面工位、小型工作台、床头置物架等空间有限的摆放场景，既可以作为时间显示工具，也能成为桌面电子DIY作品的展示载体，适配电子爱好者、嵌入式开发者的日常使用与项目展示需求。

　　从功能特性层面来说，该设计采用ST7735液晶屏作为显示核心，这类屏幕本身具备低功耗、色彩显示清晰、驱动接口简单的特点，能够稳定显示时间数字、基础状态标识，搭配nixie风格的显示逻辑设计，既保留了复古数码管的视觉质感，又规避了传统辉光管高压驱动、寿命有限的缺陷。整体电路部分围绕树莓派核心搭建，预留了标准的LCD屏插接接口，屏幕与主控板之间采用排针排母连接方式，既方便后期拆卸更换屏幕，也能保证连接稳定性，避免日常挪动时出现接触不良的问题。

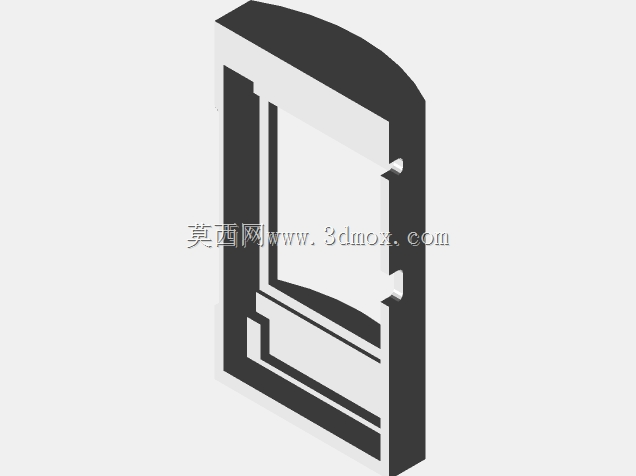

　　设计思路上，没有采用复杂的外壳曲面造型，整体走简约实用的路线，外壳主体结构做了屏幕安装沉台，屏幕嵌入后表面与外壳正面基本齐平，既可以减少屏幕边缘积灰，也能避免日常擦拭时刮花屏幕边缘。内部腔体做了分层设计，上层预留屏幕与FPC排线的走线空间，下层放置主控板与供电模块，各部件之间预留2mm以上的安全间隙，避免组装时排线被挤压破损，同时也给空气流通留出空间，降低长时间运行时的积热风险。供电接口设置在外壳后侧下方，采用通用Type-C接口，适配日常常见的手机充电线、充电宝供电，不需要额外配备专用电源适配器，降低使用门槛。

　　外形尺寸与安装边界方面，整体外轮廓控制在掌心大小级别，正面屏幕区域占比超过70%，尽可能压缩非显示区域的边框宽度，边框宽度统一控制在8mm，既保证外壳结构强度，也不会显得过于笨重。底部做了四个均匀分布的硅胶脚垫安装位，脚垫高度1.5mm，既可以垫高机身避免底部直接与桌面摩擦刮花，也能起到防滑作用，即使桌面有轻微倾斜也不会轻易滑动。外壳后侧没有突出的结构件，整体贴墙摆放时后侧与墙面的间隙可以控制在3mm以内，不会占用过多纵深空间。屏幕的安装孔位采用标准M2螺丝固定，四个固定点分别布置在屏幕四角对应的外壳立柱上，立柱与外壳主体做了加强筋连接，避免多次拆装螺丝后出现立柱断裂的问题。

　　从结构细节来看，屏幕前方没有加装额外的保护盖板，一方面是为了控制整体厚度，另一方面ST7735屏幕本身表面带有硬化涂层，日常使用场景下的轻微触碰不会造成划痕，若有特殊防护需求，也可以在正面沉台处预留的1mm间隙内粘贴钢化膜，不需要额外修改外壳结构。内部走线槽做了圆角处理，避免尖锐棱角划伤排线绝缘层，供电模块位置做了隔离挡墙，将电源部分与主控板信号部分做物理分隔，减少电源纹波对屏幕显示的干扰，避免屏幕出现水波纹、闪屏等问题。按键部分设置在外壳顶部，采用轻触开关，按键帽突出外壳表面1.2mm，按压力度控制在1.5N左右，既不会因为误触导致时间设置错乱，也能保证按压时的清晰反馈。整体装配不需要专用工具，所有螺丝均采用统一规格的M2*4自攻螺丝，普通十字螺丝刀即可完成全部拆装，方便后期进行硬件升级或者故障维修。
