啮合式正齿轮传动运动结构

　　设计这套结构的时候，首先要确定的是两轴的中心距边界，毕竟安装空间是结构落地的第一约束，先根据实际安装位预留的轴孔间距，反推两个齿轮的分度圆直径之和，再结合需要的传动比分配两个齿轮的齿数——大齿轮齿数多、小齿轮齿数少，就能实现减速增扭的效果，反过来如果主动轮是小齿轮从动轮是大齿轮，就能匹配需要降低输出转速的工况。齿形部分采用标准渐开线正齿廓，这种齿形的优势在于加工门槛低，普通滚齿机就能完成批量加工，安装时对轴向错位的容忍度也更高，不需要像斜齿轮那样严格控制轴向定位精度，日常维护更换配件的成本也更低。这套啮合齿轮结构在常规动力传输场景中覆盖范围极广，小到桌面级小型输送线的动力传递单元，大到轻工设备的进给传动模块，都能见到同原理的啮合结构身影。实际生产场景里，这类双齿轮外啮合结构常被用在需要恒定传动比、无滑差的动力传输工位，比如小型包装设备的进纸辊传动、自动化装配线的分度拨轮驱动，相比带传动不会出现打滑丢转的问题，相比链传动又能做到更小的安装空间占用，传动过程的回差控制也更容易通过加工精度调整来实现。

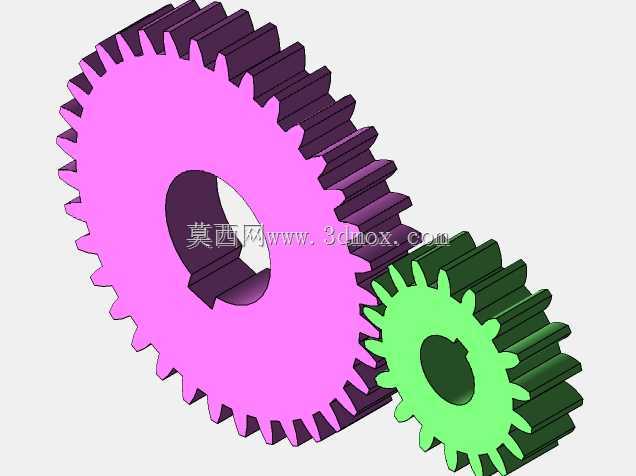

　　从安装边界来看，大齿轮的轮毂位置做了键槽与中心通孔设计，能够直接与传动轴通过平键实现周向固定，轮毂端面预留的台阶可以配合轴用挡圈完成轴向限位，不需要额外设计复杂的轴向压紧结构；小齿轮的轮毂长度略大于齿宽，安装时可以让齿轮端面与轴承内圈端面贴合，避免传动过程中齿轮出现轴向窜动，保证啮合接触面积始终维持在合理区间。实际装配过程中，两轴的平行度公差需要控制在0.02mm以内，否则会出现轮齿偏载、局部磨损加剧的问题，啮合侧隙则要根据工作转速调整，转速低于100rpm的工况侧隙可以控制在0.05-0.1mm，转速更高的场景则要适当放大侧隙，避免热胀冷缩导致轮齿卡滞。

　　这套结构做运动仿真的时候，是按照实际啮合约束完成配合的，主动轮输入额定转速后，从动轮能够按照固定传动比平稳输出，没有出现干涉或者传动卡顿的情况，齿面接触轨迹沿着齿宽方向均匀分布，符合正齿轮传动的设计预期。在功能特性上，这套外啮合正齿轮结构的传动效率可以达到98%以上，长期运行的功率损耗极低，适合连续运转的工位使用；正齿轮的受力方向完全沿着径向，不会产生额外的轴向力，支撑轴的轴承只需要承受径向载荷，选型时可以用深沟球轴承就能满足承载要求，不需要额外配置推力轴承，能进一步压缩整体结构的成本与安装空间。

　　很多入门结构设计人员做齿轮传动的时候，容易忽略齿顶圆与配对齿轮齿根圆的间隙校验，这套结构在设计阶段就完成了间隙校核，齿顶与齿根的预留间隙符合标准规范，不会出现齿顶刮擦齿根的问题，同时重合度大于1.2，保证传动过程中始终有至少一对轮齿处于啮合状态，传动平稳性能够满足大多数通用工业场景的要求。如果实际应用场景有更高的负载要求，只需要调整齿轮的模数、更换对应的材质，比如把普通45号钢换成40Cr调质处理，就能提升轮齿的接触强度与弯曲强度，不需要改动整体的安装尺寸与中心距，结构的拓展性很强。另外这套结构的齿宽是按照载荷分布系数计算确定的，既不会因为齿宽过窄导致单位齿面载荷过大，也不会因为齿宽过宽增加不必要的材料成本与轴向安装尺寸，对于很多需要紧凑安装空间的小型设备来说，这个尺寸比例具备很高的参考价值。
