电子设备用矩形硅胶密封垫圈结构设计

　　在电子仪器与电源类设备的结构装配环节，密封缓冲类零件往往是容易被忽略但直接影响设备长期运行可靠性的细节部件，这款矩形框型硅胶橡胶垫圈，就是针对电源变压器周边、电子设备壳体拼接缝隙的密封与缓冲需求设计的配套零件。从实际应用场景来看，这类垫圈常被用在户外安装的电源模块、嵌入式电子设备的显示屏边框、变压器壳体接缝位置，一方面填补金属壳体或者塑料壳体拼接时留下的装配公差间隙，阻挡外界的粉尘、水汽顺着缝隙进入设备内部，避免电路部分因为积尘受潮出现绝缘下降、短路打火的问题；另一方面可以缓冲设备运输、运行过程中产生的振动，避免刚性连接的壳体部件因为长期振动出现紧固件松动、内部元器件引脚脱焊的情况。

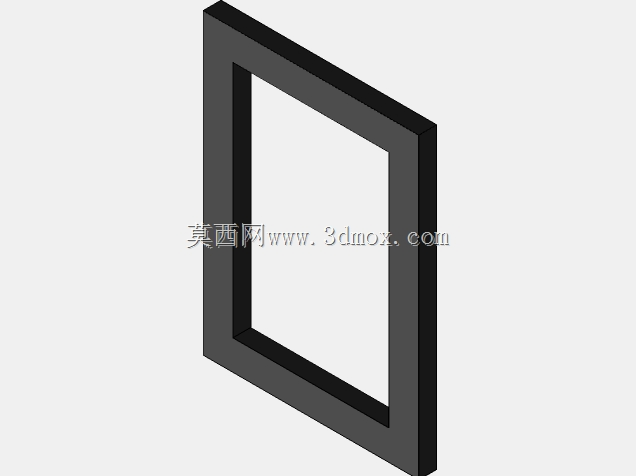

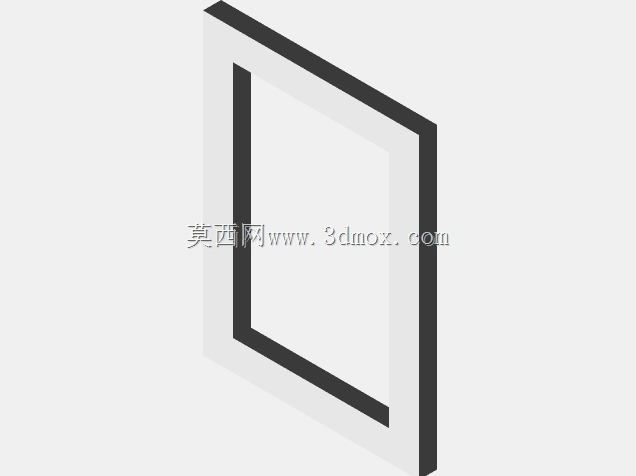

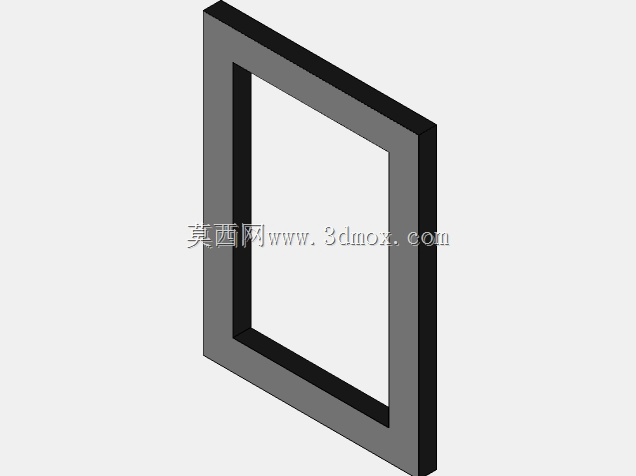

　　从功能特性上看，这款垫圈采用闭环矩形框结构，整体截面为规整的矩形，没有多余的异形凸起或者开孔，适配平直的矩形接缝安装场景。硅胶材质本身具备良好的耐温性能，在电源变压器这类工作时会产生一定温升的部件周边使用时，不会因为长期处于40到80摄氏度的工作环境出现老化变硬、开裂失去弹性的问题，同时硅胶材质本身的绝缘性能可以避免接缝位置的金属毛刺刺破绝缘层造成漏电风险，相比传统的橡胶垫片，硅胶的抗老化寿命更长，压缩回弹性更好，在长期被压紧的状态下依然能保持足够的接触压力，不会因为材料蠕变出现密封失效的问题。

　　设计这款垫圈的时候，首先要匹配安装边界的尺寸要求：垫圈的外框尺寸需要完全覆盖接缝的外侧边缘，内框尺寸要避开内部的元器件安装空间，不能遮挡内部的散热通道或者元器件引脚，垫圈的截面厚度需要结合壳体的装配公差来设定，通常控制在2到3毫米之间，既可以补偿0.5到1毫米的壳体平面度误差，也不会因为厚度过大导致壳体装配后出现缝隙过大、紧固件无法锁紧到位的问题。设计过程中要注意垫圈的边角位置做等半径的圆角过渡，避免直角位置出现应力集中，在长期压缩状态下出现边角开裂的问题，同时整个垫圈的截面尺寸要保持均匀一致，避免因为局部厚度差异导致装配后压紧力不均匀，出现局部密封不严的情况。

　　在实际选型使用的时候，需要先确认安装位置的接缝形状与尺寸，这款矩形垫圈适配长宽比固定的矩形安装位，安装时需要在垫圈对应的位置提前预留定位结构，或者在壳体上设计浅槽来放置垫圈，避免装配过程中垫圈移位偏离密封位置，压紧的时候要注意对称锁紧紧固件，保证整个垫圈环向的压缩量保持在设计范围内，通常压缩量控制在垫圈厚度的20%到30%之间即可，过大的压缩量会导致硅胶材料长期处于过度形变状态，加速材料的永久变形，缩短密封件的使用寿命，过小的压缩量则无法填补壳体的平面间隙，达不到密封缓冲的效果。

　　这类密封垫圈虽然属于设备中的小型辅件，但在户外使用的电子设备、电源变压器产品中，其性能直接影响整个设备的防护等级，很多户外设备出现早期失效，往往就是因为密封垫片设计不合理、尺寸匹配不当，导致雨水或者潮气进入设备内部造成电路损坏。在建模过程中，这类零件的结构看似简单，但需要严格匹配安装位的尺寸链，既要考虑密封性能，也要兼顾装配的便利性，不能出现垫圈与周边结构干涉的情况，同时要预留足够的压缩余量，保证在壳体存在加工公差、装配误差的情况下依然能实现可靠的密封缓冲效果。
