工业轨道导向滑轮支撑组件结构设计

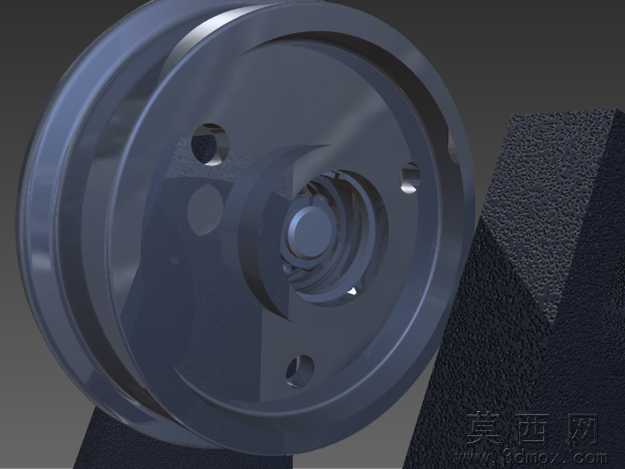

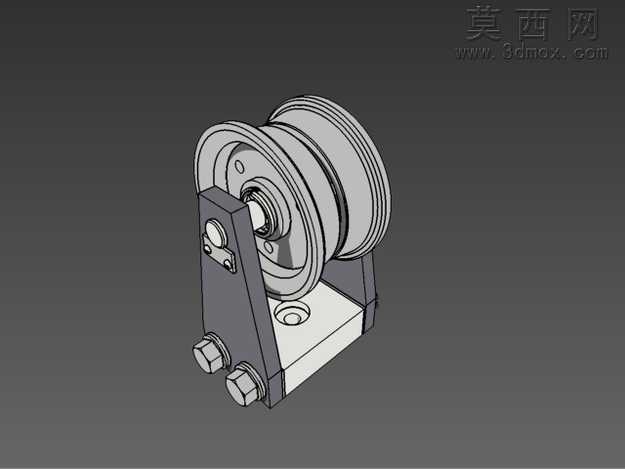

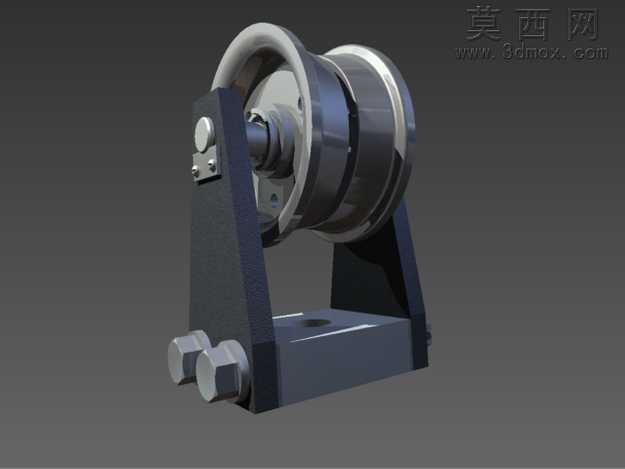

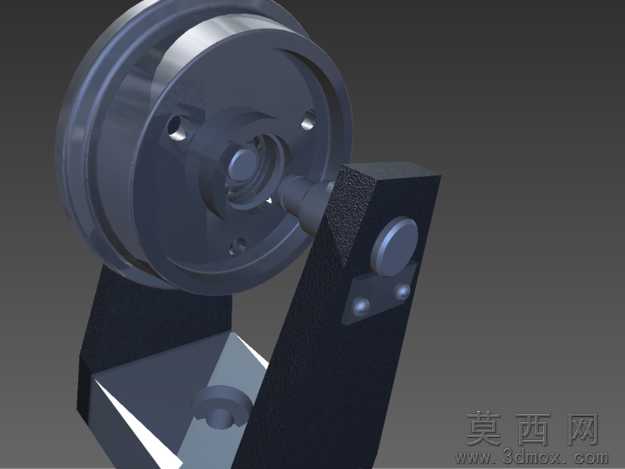

本作品为工业场景使用的轨道导向滑轮支撑组件，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械设计的公差配合规范，对每一处结构细节都做了精准还原。首先从底座结构开始搭建，底座采用方块式安装基体设计，预留两个螺栓安装通孔，用于将整个组件固定在设备机架上，建模时对底座的安装孔做了沉头结构处理，保证螺栓安装后头部不突出安装平面，避免干涉其他部件。支撑立架采用双侧对称支撑板结构，建模时通过镜像特征保证两侧板的同轴度与平行度，立架与底座之间采用螺栓紧固连接，模型中还原了六角头螺栓的完整外形，包括螺栓头部的六角棱边、螺纹段的简化示意，以及配套螺母的结构细节，保证装配关系清晰可辨。滑轮部分采用带双轮缘的槽型轮结构，适配圆形或工字型轨道的导向需求，轮体中心设计有轴承安装位，建模时还原了轴承的内外圈、滚动体的简化结构，保证滑轮转动的结构逻辑通顺，轮轴穿过两侧支撑板完成滑轮的轴向定位，立架上部还设计有锁止片结构，通过小螺栓固定在立架上，用于限制轮轴的轴向窜动，避免滑轮工作过程中脱出。材质渲染方面，对不同部件做了差异化材质赋予：底座与支撑立架采用喷涂哑光灰漆的碳钢材质，表面设置细微的颗粒质感还原真实漆面效果；螺栓、螺母等标准件采用镀锌亮面金属材质，突出金属紧固件的光泽感；滑轮轮体采用高强度合金钢材质，轮槽表面做了淬火硬化的质感处理，呈现略微偏深的金属色泽，轴承部分采用亮银色轴承钢材质，区分不同功能部件的材质差异。设计思路上，该组件主打重载导向场景的使用需求，整体结构紧凑，安装便捷，双侧支撑板的设计提升了组件的承载能力，双轮缘滑轮可有效避免运行过程中脱轨，所有连接部位均采用标准紧固件，便于后期的维护与零件更换，建模过程中对所有配合面都做了间隙处理，符合实际装配的工艺要求，不存在结构干涉问题，可直接用于后续的工程图导出、运动仿真模拟以及3D打印样件验证，能够为工业输送设备、轨道移动工装的导向机构设计提供完整的三维参考。
