80*80规格CNC风冷散热结构件

　　在数控加工车间的实际生产场景里，高速切削过程中刀具与工件接触区域会持续产生大量切削热，若热量无法及时导出，不仅会造成刀具磨损速率陡增，还会让工件因热变形出现尺寸超差，直接影响加工精度与成品合格率。这款风冷结构件正是针对小型CNC加工单元的局部散热需求设计，适配8080ml规格的安装空间，可直接固定在加工区域侧方的安装位上，通过定向导流的风道结构，将压缩空气或者冷却气流精准导向切削发热区域，带走堆积的热量，相比传统的全域吹风冷却，气流利用率更高，不会造成车间内切削液雾过度弥散。

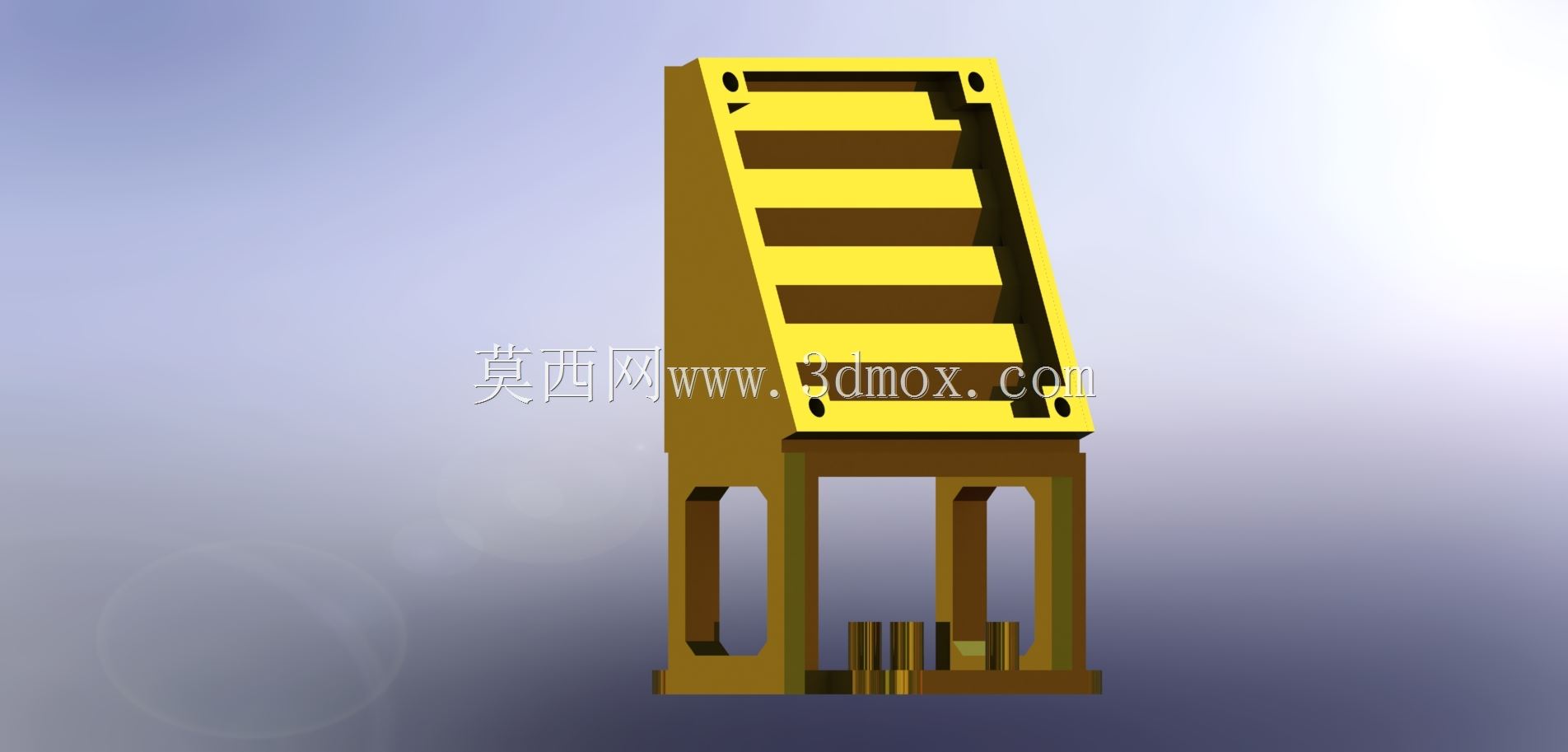

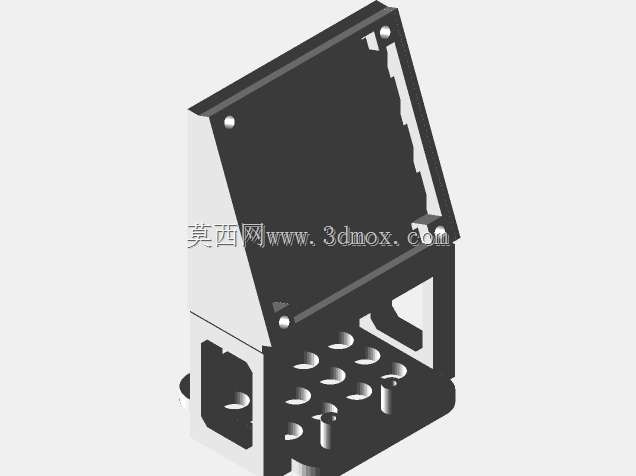

　　从结构设计逻辑来看，整体采用立式支撑加斜向导流面的布局，底部预留的两个镂空支撑脚，既可以减轻结构件自身重量，又能避让加工区域下方的排屑通道，避免切削碎屑在结构底部堆积卡滞。上部的斜向导流面设置了多层平行的导流格栅，每一层格栅的倾斜角度都经过反复校核，确保从后侧接入的气流经过格栅整流后，能够以稳定的层流状态吹向刀尖位置，不会出现气流紊流四散的情况。结构件上下端的安装孔位采用对称布局，孔位间距匹配常规CNC设备侧装支架的通用安装尺寸，安装时不需要额外加工转接板，直接通过螺栓即可完成固定，安装边界控制在8080mm的方形区域内，不会占用过多的机床操作空间，也不会干涉刀具的正常走刀路径。

　　在结构强度设计上，整体侧壁采用等壁厚的加强结构，导流格栅与主体框架采用一体化成型设计，连接处做了圆角过渡处理，避免长期受气流冲击或者车间内切削液腐蚀出现应力开裂，即使在24小时连续运转的加工工况下，结构也能保持足够的刚性，不会出现共振异响或者导流角度偏移的问题。实际使用过程中，这款风冷结构件不需要额外接入复杂的冷却管路，只需要对接车间常规的压缩空气管路即可工作，针对铜、铝等有色金属的高速精加工场景，能够有效降低工件表面的切削温度，减少工件表面的热变形残留，提升加工面的光洁度；针对钢件的粗加工场景，也可以配合微量润滑装置使用，将带油雾的冷却气流精准导向切削区域，在降温的同时起到润滑刀具的作用，相比传统的浇注式冷却，能够大幅减少切削液的消耗量，降低车间的废液处理成本。

　　结构件的下部还预留了小型的安装卡槽，可以根据实际加工需求加装温度检测探头或者气流导流附件，拓展不同的使用功能，不需要对主体结构进行二次修改。从建模细节来看，所有的安装孔位都做了沉头设计，螺栓固定后不会突出结构表面，避免刮碰操作人员或者加工件；导流格栅的边缘做了小倒角处理，不会出现锐边割手的问题，符合车间设备的安全设计规范；底部支撑脚的端面做了平面度公差控制，安装后能够与设备安装面完全贴合，不会出现倾斜导致气流方向偏移的情况。
