DIY智能尘埃穿戴式传感装置结构设计

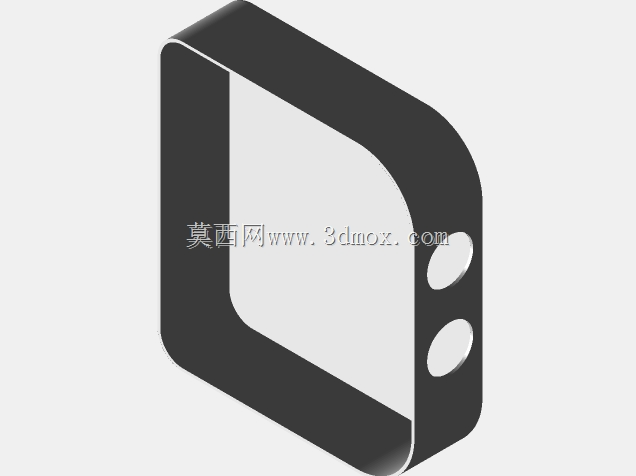

　　这款穿戴式智能尘埃传感装置的结构设计，最初是面向个人DIY场景下的环境数据采集需求展开，在实际的工程落地中，这类小型传感节点常被部署在室内空气监测、随身环境参数采集、小型物联网组网实验等场景，区别于工业级固定式传感设备，它的核心设计目标是兼顾佩戴舒适度与结构可靠性，同时满足3D打印快速制作的工艺要求。从结构形态来看，整体采用单侧圆弧过渡的框型设计，圆弧端对应佩戴时贴合人体腕部或衣物固定的曲面侧，直边段则预留了内部电路与传感元件的安装空间，两个圆形开孔位于圆弧侧的侧壁，分别对应传感探头的探测窗口与状态指示灯的透光位，开孔的直径公差控制在0.2mm以内，既保证元件安装时的配合精度，也避免间隙过大导致的灰尘侵入问题。

　　设计过程中首先考虑的是安装边界的约束，整体壁厚统一设置为1.8mm，这个厚度既能够满足PLA、ABS等常见3D打印材料的结构强度要求，不会在日常佩戴的磕碰中出现开裂，也能最大限度控制整体重量，单壳体打印完成后的重量控制在15g以内，长时间佩戴不会产生明显的异物感。框型的内部空腔尺寸经过多轮迭代，预留了12mm的内部净宽度，能够容纳常规的0.96寸OLED显示屏、低功耗蓝牙主控板以及微型电化学传感模组，空腔内侧设计了两道高度0.8mm的限位筋，电路板装入后可以直接卡在筋位之间，不需要额外打胶固定，既方便后续的元件检修更换，也避免了胶体残留对电路元件的腐蚀风险。在佩戴适配性上，直边段的外侧做了0.3mm的微倒角处理，避免直角边缘剐蹭衣物或皮肤，圆弧段的曲率半径经过多次调整，最终确定为32mm，这个曲率能够贴合绝大多数成年人的腕部弧度，搭配常规的尼龙魔术贴绑带即可完成固定，同时也支持通过背胶粘贴在衣物、背包肩带等位置，适配不同的使用场景。结构的拼接方式采用上下盖卡扣式设计，在框体的两个直边端部分别设计了两个内凹式卡扣位，卡扣的配合深度为1.2mm，拆卸时只需要用薄塑料片从侧边缝隙轻撬即可打开上下盖，不需要借助专用工具，非常适合DIY爱好者反复拆装调试电路。

　　针对3D打印的工艺特性，所有的转角位置都做了R0.5mm的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，所有的开孔位置都设计了0.2mm的打印补偿量，抵消FDM打印过程中材料膨胀带来的孔径缩小问题，不需要二次打磨即可顺利装入对应尺寸的元件。在实际使用场景中，这款结构可以承载PM2.5检测、温湿度采集、挥发性有机物监测等不同功能的传感模组，两个侧壁的圆形开孔可以根据搭载的传感元件类型灵活调整直径，比如搭载气体传感元件时可以将开孔扩大到8mm保证气流通畅，搭载光电类传感元件时可以缩小到3mm配合透镜安装。结构的外部没有设计多余的装饰性凸起，整体外轮廓平整光滑，既减少了打印过程中的支撑材料用量，也避免日常使用中凸起部位勾挂外物导致的装置脱落。内部空腔的角落位置预留了2mm直径的走线槽，方便连接电池与传感元件的导线规整排布，避免导线挤压在电路板与壳体之间导致的装配间隙过大问题。电池安装位设计在直边段的内侧，预留了10mm25mm3mm的空间，能够容纳常规的302025型号软包锂电池，电池位旁边设计了两个小的卡线柱，固定电池导线的同时避免导线晃动拉扯电池焊盘。

　　考虑到户外使用的场景，上下盖的配合面设计了一圈0.5mm高的密封凸筋，搭配0.3mm厚的EVA泡棉密封条即可实现基础的防泼溅能力，能够应对日常使用中的汗水、零星小雨等情况，不需要做复杂的防水结构即可满足多数非极端场景的使用需求。整个结构的设计没有采用复杂的曲面造型，所有特征都可以通过普通的FDM3D打印机无支撑打印完成，打印时只需要将圆弧面朝下放置在打印平台上，即可保证所有外表面的打印质量，打印完成后只需要去除少量的底部 raft 支撑即可进行装配，不需要复杂的后处理工序，非常适合个人爱好者快速制作验证。
