嵌入式ISO15693协议QR15读卡器安装结构

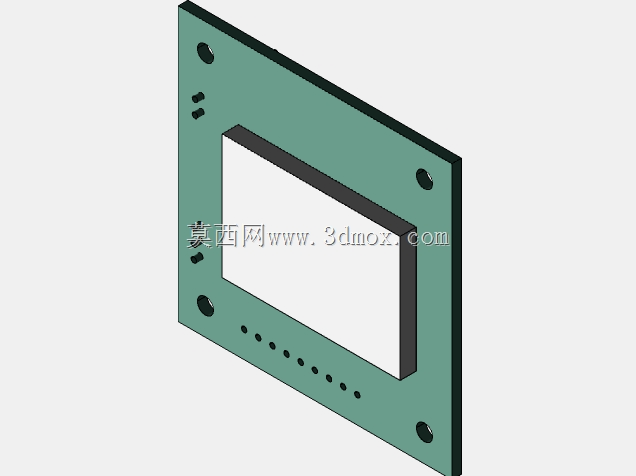

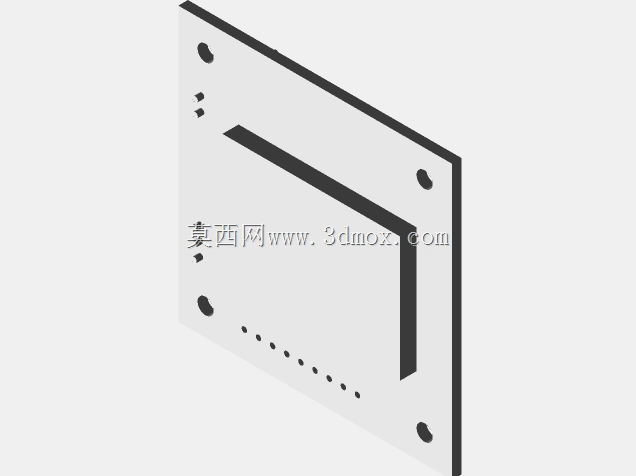

　　这款嵌入式读卡器的安装面板结构，是针对工业现场非接触式身份识别、物料标签读取场景设计的安装载体，适配Metratec QR15系列ISO15693协议读取模块，主要应用在产线工位身份校验、仓储货位标签识别、门禁权限核验、设备操作权限管理这类需要非接触IC卡读取的场景中。从结构设计来看，整体采用方形平板式安装形态，面板主体做了沉边处理，中间预留矩形模块安装窗口，窗口四周做了限位凸台，能够直接卡入读取模块，避免模块装入后出现前后窜动，同时凸台高度刚好匹配模块的壳体厚度，装入后模块正面与面板正面基本齐平，不会出现突出或者凹陷过多的情况，保证安装后外观平整，也避免积灰缝隙的产生。

　　面板的四个角位置设置了沉头安装孔，孔位做了锪平处理，适配M3规格的沉头螺丝，安装时可以直接从正面将面板固定在设备外壳、工位操作台立面或者控制柜门板上，沉头孔设计能够让螺丝头完全没入面板表面，不会出现凸起刮蹭操作人员或者卡滞通行物件的问题。面板左侧预留了两个小型定位孔，用于模块装入时的快速对位，避免模块装反或者偏移，同时也能辅助固定模块的侧边，减少模块在长期使用中因为震动出现的位移。面板下方沿横向均匀排布了一排小孔，这些孔位对应模块的状态指示灯位置，不需要额外在面板上开窗，既能让指示灯的光线透出，又能保证面板整体的防护性能，避免灰尘、溅水从指示灯位置进入设备内部，适合工业现场多尘、偶尔有液体溅洒的使用环境。

　　从安装边界来看，面板整体为正方形结构，厚度控制在2mm左右，既保证了足够的结构强度，安装后不会因为外力出现弯折变形，又不会占用过多设备内部的纵深空间，适合嵌入到厚度较薄的设备外壳上。中间的模块安装窗口尺寸严格匹配QR15读取模块的外形尺寸，单边间隙控制在0.1mm，既能够顺利装入模块，又不会出现间隙过大导致模块晃动的问题。面板的安装孔位间距按照标准工业面板安装尺寸设计，能够兼容大部分现有控制柜、操作终端的开孔尺寸，不需要对原有设备的安装位做二次修改，直接替换原有面板即可完成读卡器模块的加装。在实际使用中，这种结构设计能够很好地保护内部的读取模块，面板采用硬质板材加工，表面做了哑光喷塑处理，耐磨抗刮，长期使用不会出现表面掉漆、划痕明显的问题，哑光表面也不会在工业照明环境下产生反光，避免影响操作人员观察指示灯状态。面板的边缘做了小圆角处理，没有尖锐的棱角，安装和维护时不会划伤操作人员的手部。模块装入后，面板与模块之间的缝隙可以通过密封胶条填充，进一步提升防护等级，满足IP54左右的防护要求，适合在车间、仓储这类环境相对复杂的场景下长期稳定工作。

　　设计过程中充分考虑了安装维护的便捷性，模块从面板背面装入，通过侧边的卡扣或者小螺丝即可固定，不需要额外的复杂固定结构，后期维护更换模块时，只需要从设备内部松开固定件即可取出模块，不需要拆卸整个面板，大幅降低了后期维护的时间成本。同时面板上的指示灯孔位置与模块上的LED位置一一对应，每个孔的直径控制在3mm，既能够保证光线足够透出，又不会因为孔过大导致光线散射，让操作人员能够清晰分辨每个指示灯对应的工作状态，比如电源状态、读卡状态、通讯状态等，不会出现灯光混淆的情况。
