40A大电流有刷电机驱动控制板设计

　　在移动机器人、小型电动运载平台、大功率模型动力系统这类需要直流有刷电机动力输出的场景里，驱动板的载流能力、开关响应速度直接决定整套动力系统的运行可靠性，不少项目在调试阶段遇到的电机抖动、带载无力、功率管烧毁问题，根源都在驱动板的设计冗余不足、器件布局不合理上。这款40A电流等级的有刷电机驱动板，核心定位就是适配中大功率有刷直流电机的控制需求，解决小功率驱动板带载能力不足、大电流工况下压降过大的痛点。

　　从实际功能来看，这款驱动板支持最大持续40A的电流输出，搭配快速开关型功率器件，能够实现电机转速的快速调节与正反转切换，响应延迟控制在毫秒级，完全可以满足移动平台行进调速、机械臂关节快速动作这类对动态响应有要求的场景。控制端兼容Arduino等常用开源控制板的IO电平，不需要额外做电平转换电路，开发者可以直接通过PWM信号输出调速指令，大幅降低二次开发的接线与调试难度。这里要特别注意，由于持续大电流工况下功率器件的结温上升速度很快，实际装机使用时必须搭配额外的冷却系统，不管是强制风冷还是贴合金属机壳做导热散热，都要保证功率管的工作温度在器件额定范围内，避免长时间过温导致器件失效。

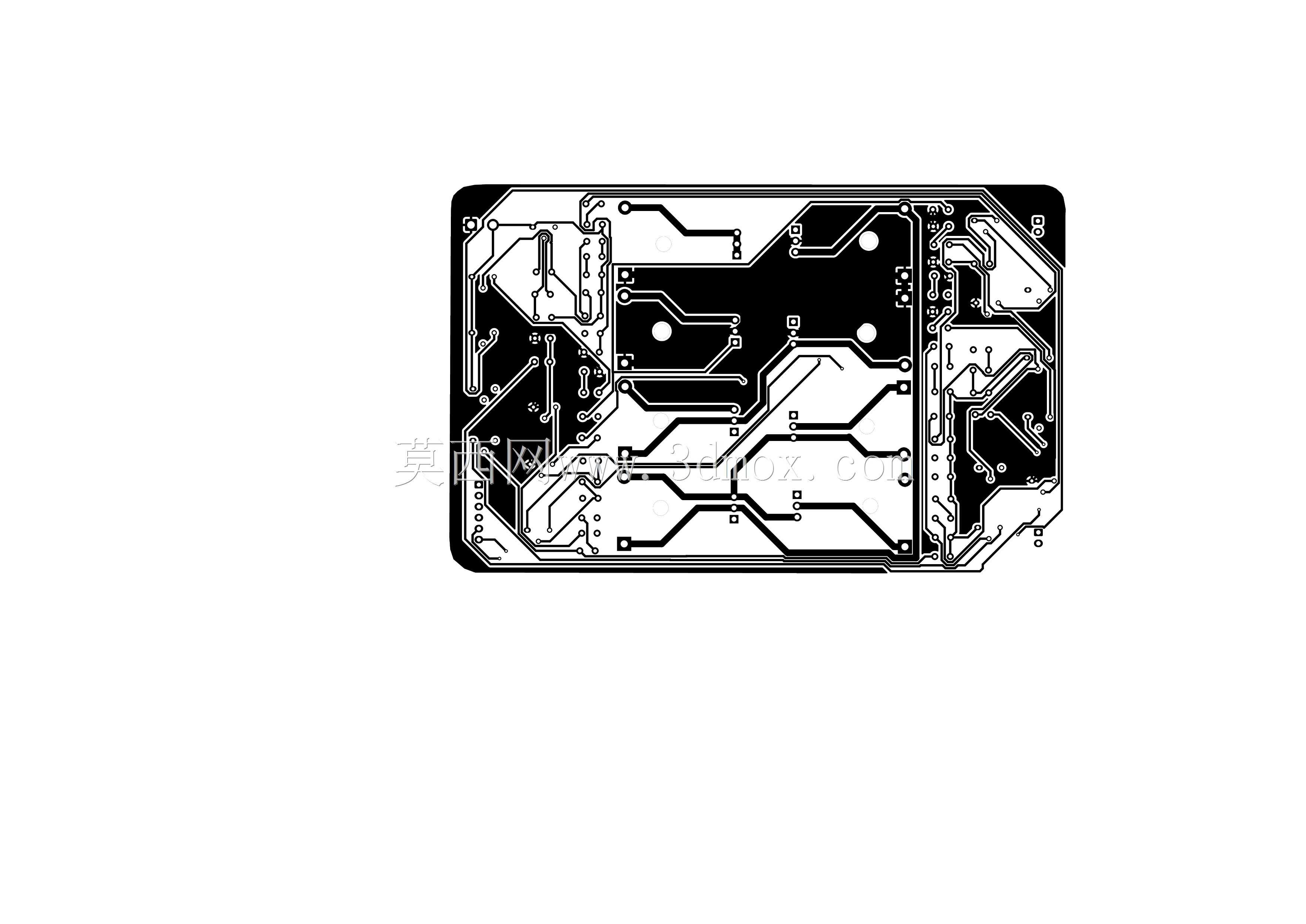

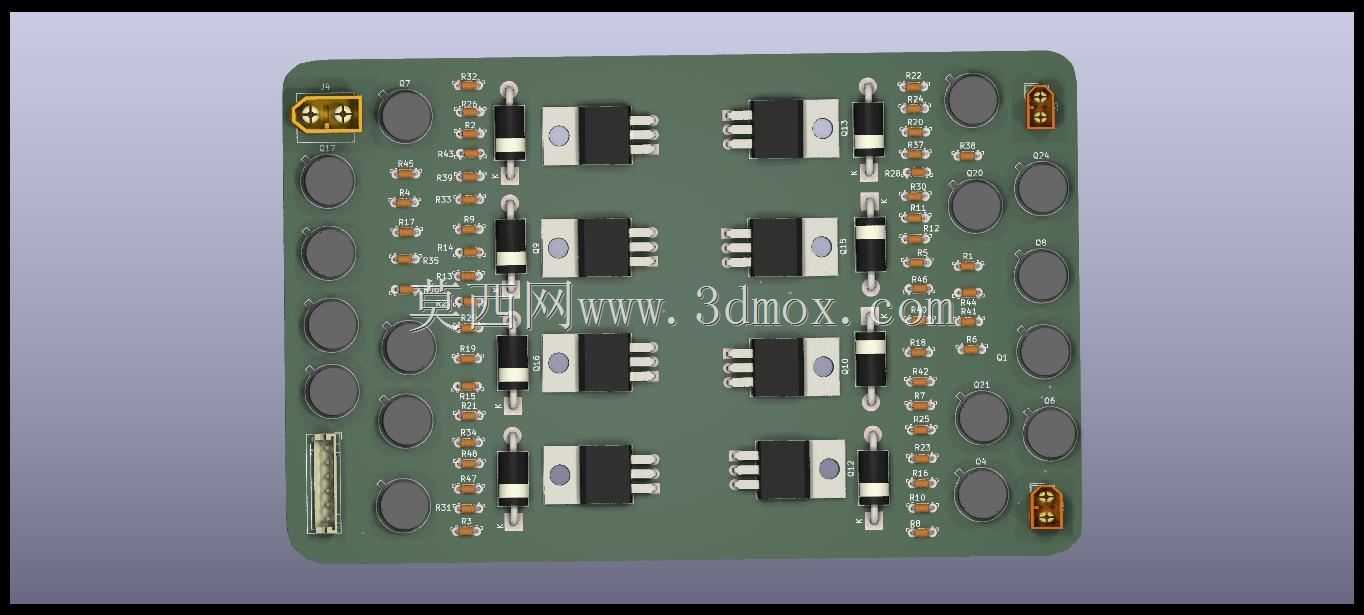

　　从设计思路上拆解，这款驱动板采用多管并联的功率输出架构，每一路桥臂都搭配了独立的功率MOS管，通过均流设计分摊大电流工况下的器件负荷，避免单管载流压力过大；板上布局了多颗大容量电解电容，布置在功率回路的输入端就近位置，用来吸收电机换向、快速开关过程中产生的电压尖峰，减少尖峰电压对控制回路的干扰，同时降低电源端的纹波系数。信号回路与功率回路在PCB布局时做了明确的分区隔离，控制信号走线远离大电流功率走线，减少功率回路的开关噪声串入控制信号端，避免出现误触发、调速不稳的问题。板载的接线端子分别对应电源输入、电机输出、控制信号输入，不同功能的端子做了位置区分，避免装机时出现接线错误，端子的载流能力匹配40A的持续电流要求，压接后接触电阻小，大电流下不会出现端子过热的问题。

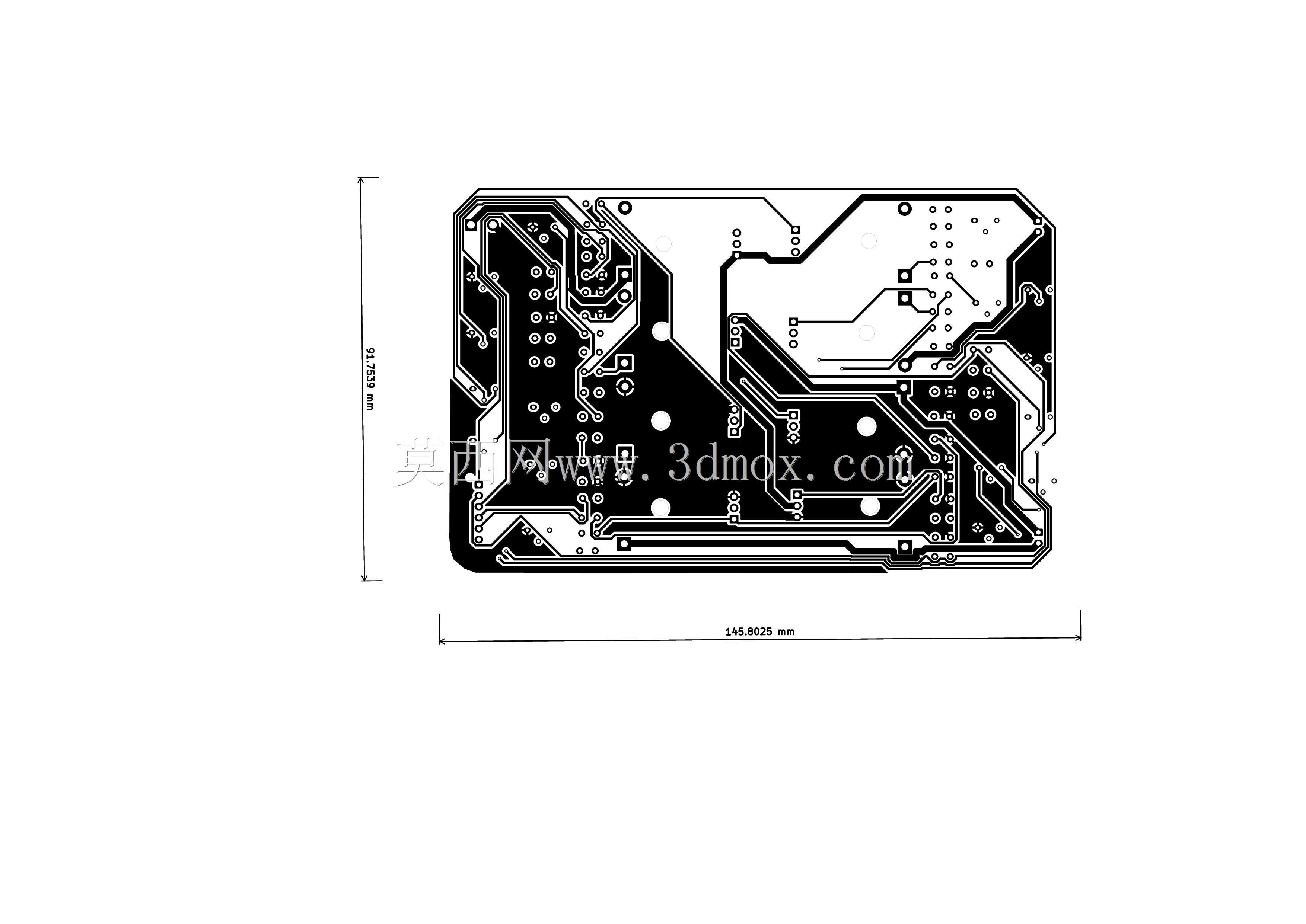

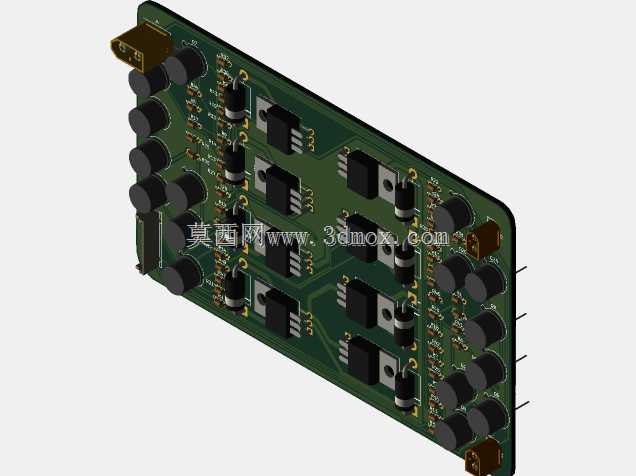

　　从安装边界来看，这款驱动板采用矩形PCB结构，板边预留了标准的安装固定孔位，孔位间距符合常用电气安装的尺寸规范，可以直接通过铜柱固定在设备的电气安装仓内，也可以通过导热垫片贴合在金属壳体上辅助散热。板上的最高器件为立式电解电容与接线端子，安装时需要预留足够的垂直空间，避免与上层结构件发生干涉；功率管的散热面统一朝向板边一侧，方便加装统一的散热风道，提升冷却系统的散热效率。信号接线端子布置在板的侧边，装机后接线操作不需要拆解其他结构件，后期维护排查时可以直接测量信号点位。

　　在实际选型适配时，要注意驱动板的电源输入电压范围要匹配所用电机的额定电压，不要超压使用；冷却系统的风量要根据实际持续工作的电流大小做匹配，如果是长时间满负荷运行的场景，还要适当提升散热冗余，避免高温老化缩短器件寿命。对于做小型电动设备、移动机器人开发的结构工程师来说，这款驱动板的三维模型可以直接导入整机装配文件中，提前预留好安装空间、接线空间与散热风道位置，避免后期结构改版时出现器件干涉、散热路径不通的问题，大幅缩短整机电气布局的调试周期。
