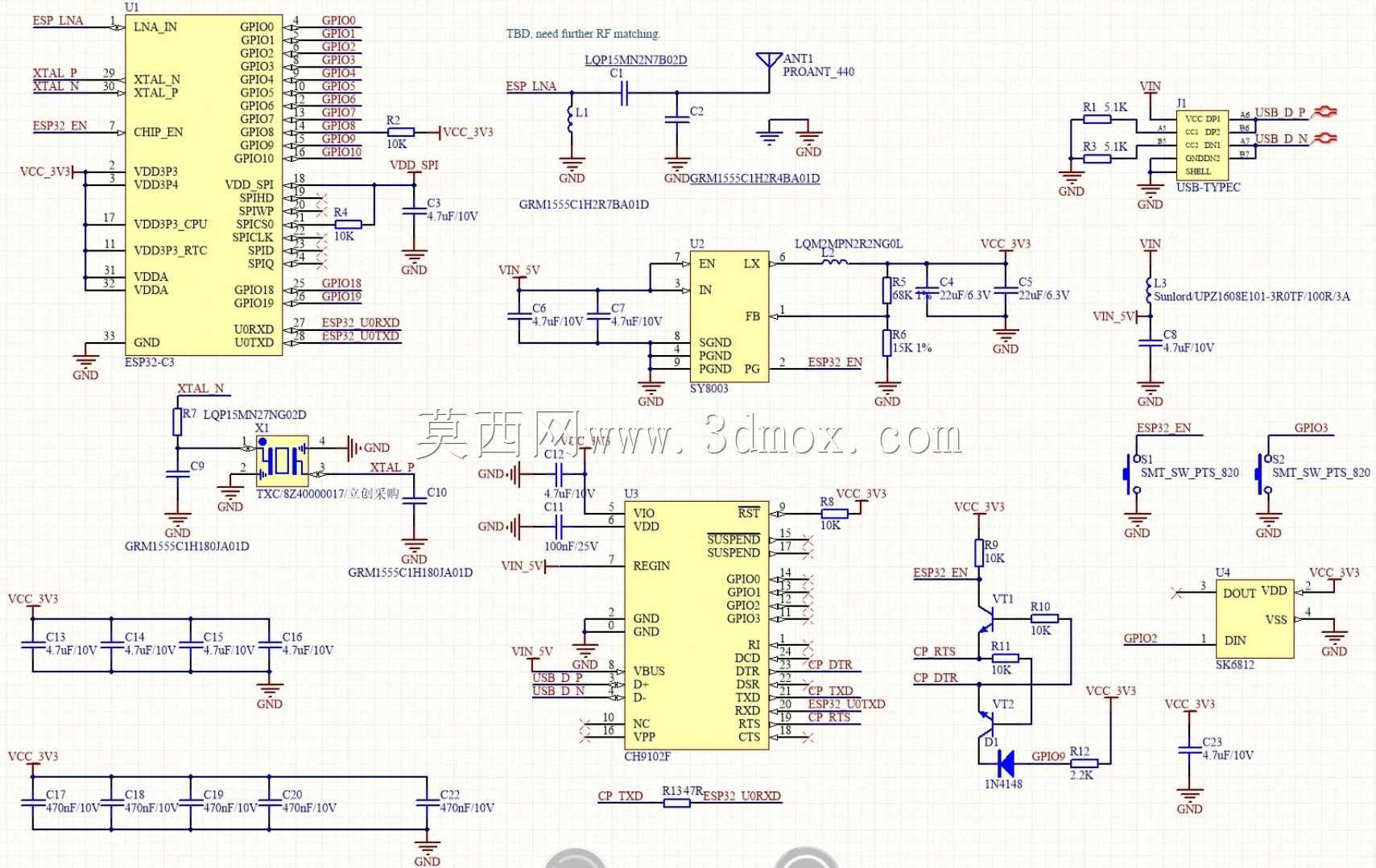

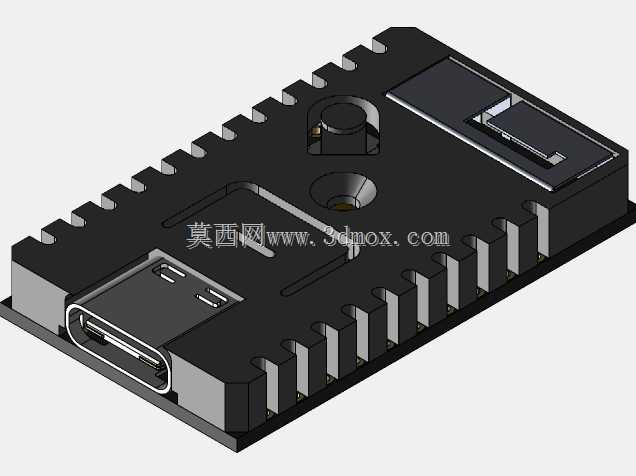

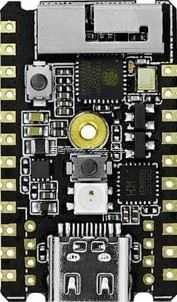

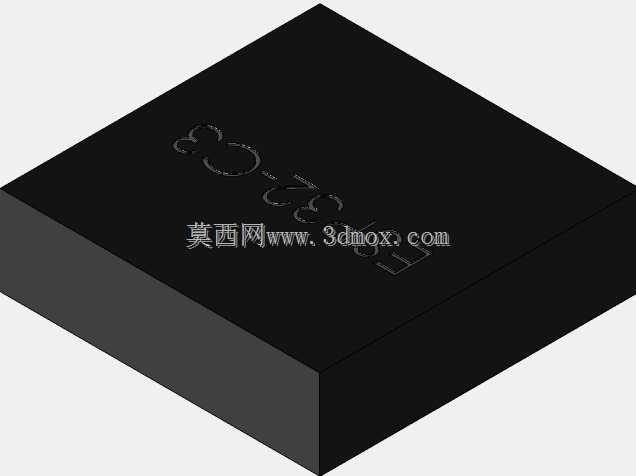

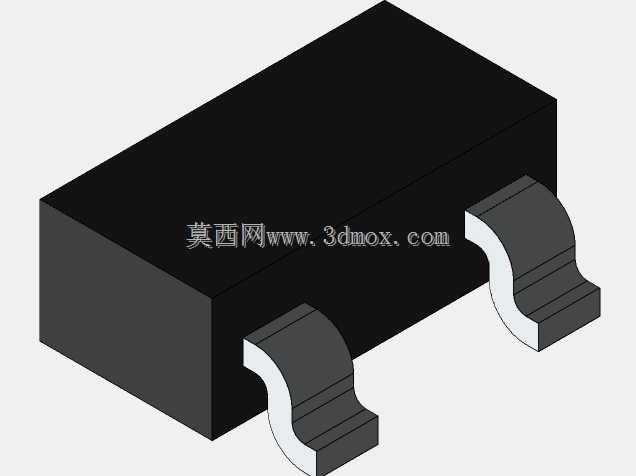

ESP32微控制器M5物联网主控开发板

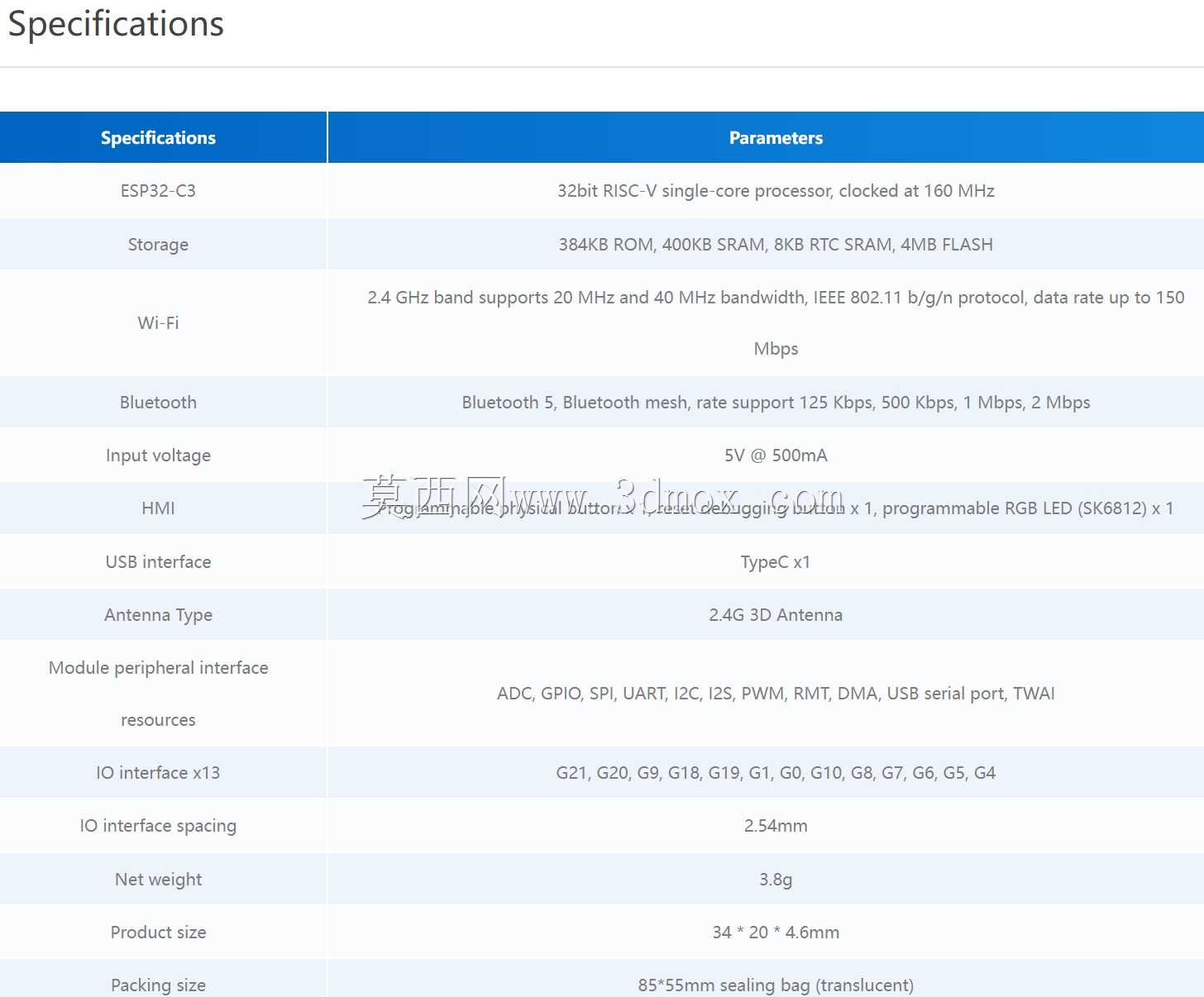

　　这款ESP32微控制器M5开发板，是面向物联网边缘节点应用设计的嵌入式主控硬件，在做结构适配设计前，首先要明确它的实际落地场景——不管是家用智能电器的主控单元、工业自动化产线的分布式数据采集节点，还是小型智能硬件的核心控制模块，这类主控板的结构设计都要兼顾电路防护、安装适配、散热预留三个核心维度。从硬件功能特性来看，板载的ESP32-C3 RISC-V架构主控具备Wi-Fi无线连接能力，硬件加密模块支持RSA-3072加密算法，能满足工业场景下的数据传输安全要求，主控最高运行频率160MHz，板载400KB内部RAM与4MB Flash存储，足够承载常规的传感器数据采集、边缘逻辑运算、无线数据上传的任务需求，耐温封装设计也能适配工业现场相对复杂的温度环境，不会因为常规的设备温升出现运行不稳定的问题。

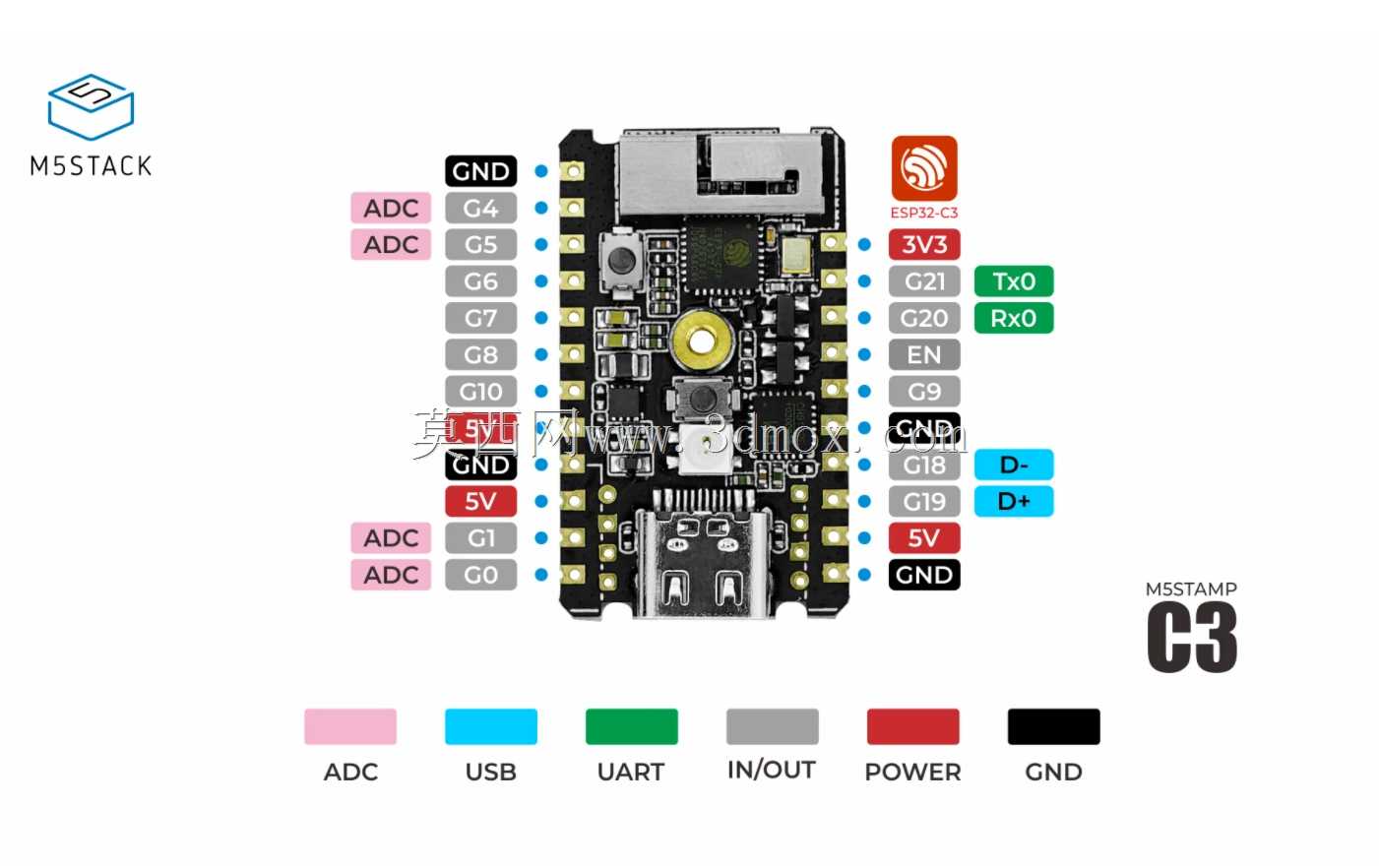

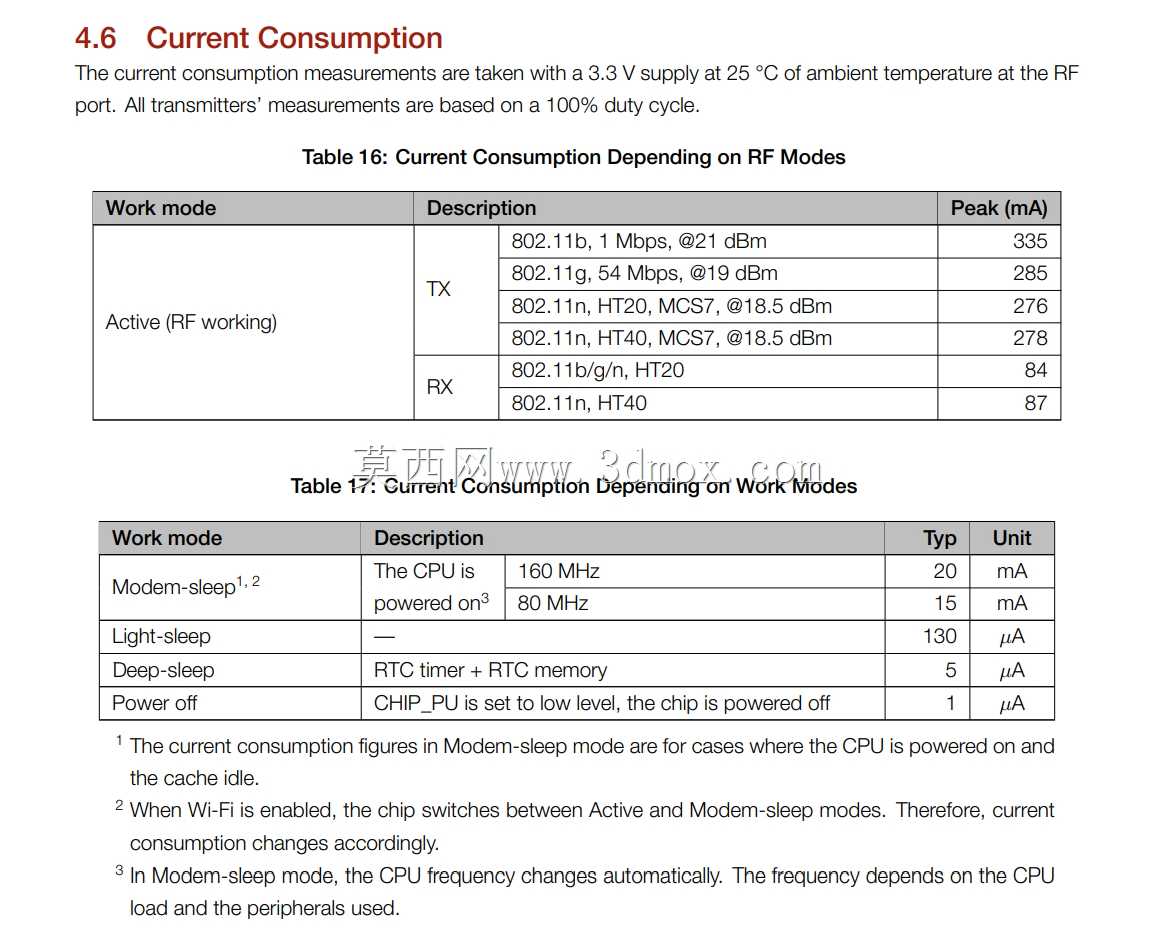

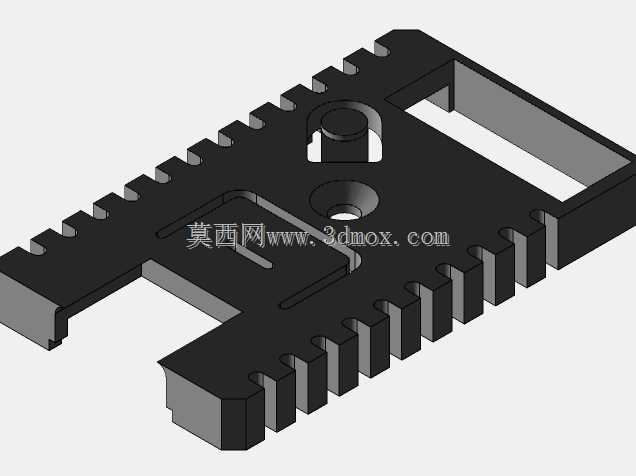

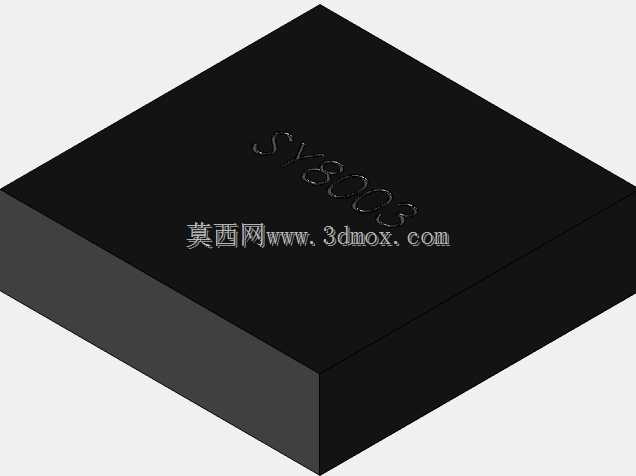

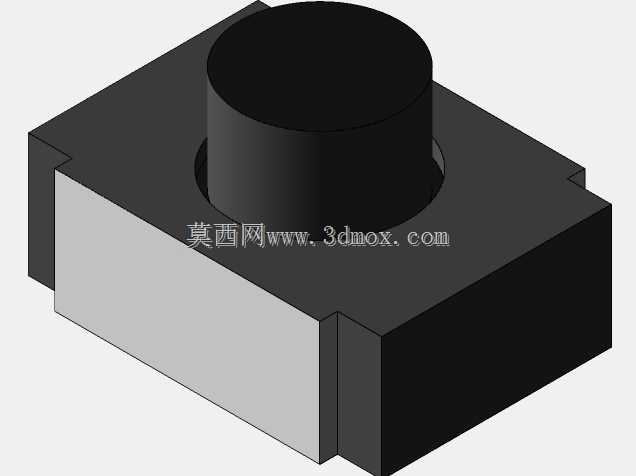

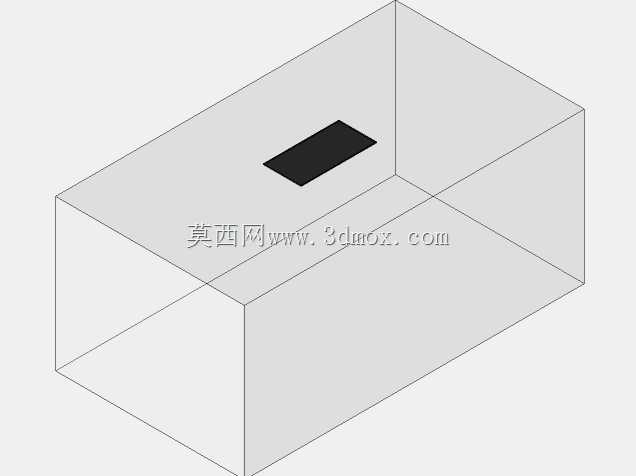

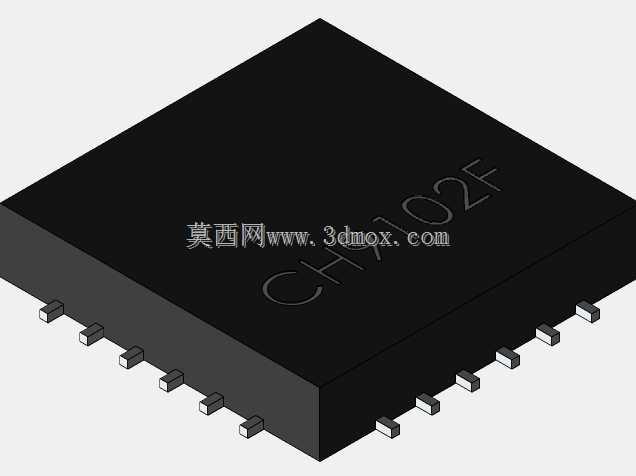

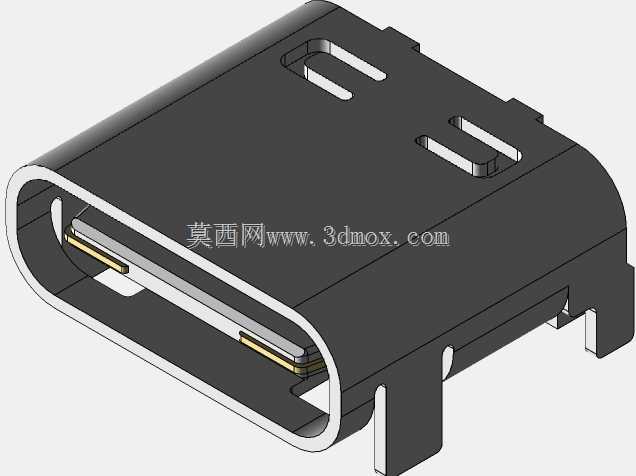

　　做这类电路板的三维结构设计时，首先要梳理清楚安装边界：首先是板载元件的高度避让，射频天线区域不能有金属遮挡，否则会直接影响无线信号的收发强度，所以外壳设计时天线对应位置要预留非金属开窗，或者直接采用塑料材质的上盖，避免信号屏蔽。其次是接口的对位精度，不管是外接传感器的排针接口、程序下载接口，还是供电接口，结构件的开口公差要控制在0.2mm以内，避免出现插接头无法对位的问题，尤其是批量生产的工装适配场景，公差过大会直接导致组装效率下降。功耗参数是结构设计时散热规划的核心依据，从实测的工作电流数据来看，射频全功率发射状态下峰值电流能到335mA，常规接收状态下电流84mA，不同休眠模式下电流从20mA到1μA不等，所以散热设计不需要做额外的金属散热鳍片，只要在主控芯片和射频芯片对应的外壳位置预留0.5mm以上的空气间隙，避免外壳直接贴装在芯片表面影响热量散出即可，毕竟常规工作状态下芯片整体温升不会超过20℃，自然对流散热完全能满足长期运行要求。

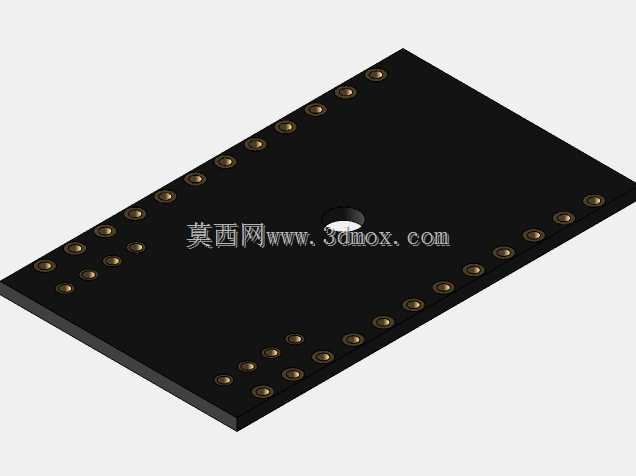

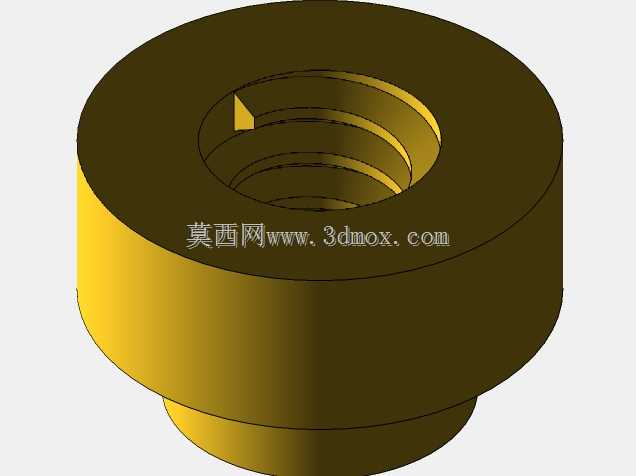

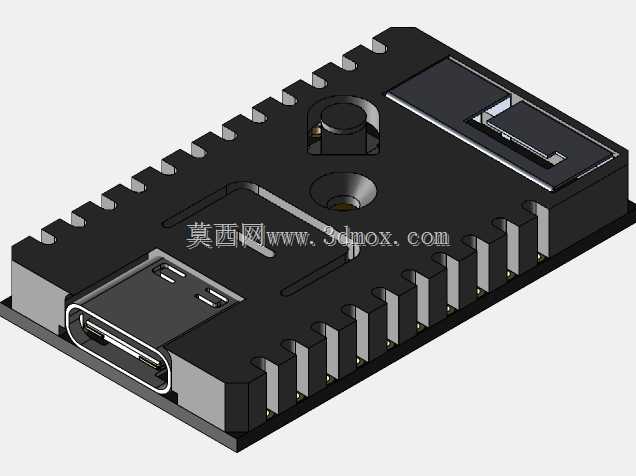

　　安装方式上，这类开发板常规支持两种固定方案，一种是采用PCB板四角的定位孔配合铜柱做内装固定，适合集成到成品设备的内部腔体中，定位孔的中心距要严格匹配PCB的孔位尺寸，铜柱高度要预留出板底元件的高度空间，避免底部贴片元件被挤压短路；另一种是搭配专用的塑料外壳做导轨安装，适合工业配电柜内的分布式采集节点部署，外壳的导轨卡扣要适配标准35mm电气导轨的尺寸，拆装时不需要额外工具就能完成固定。设计思路上要优先考虑生产和组装的便利性，外壳采用上下扣合的结构，尽量减少螺丝的使用数量，扣位的卡合力度要适中，既要保证日常使用不会松脱，也要方便后期维护时拆开外壳排查电路问题。

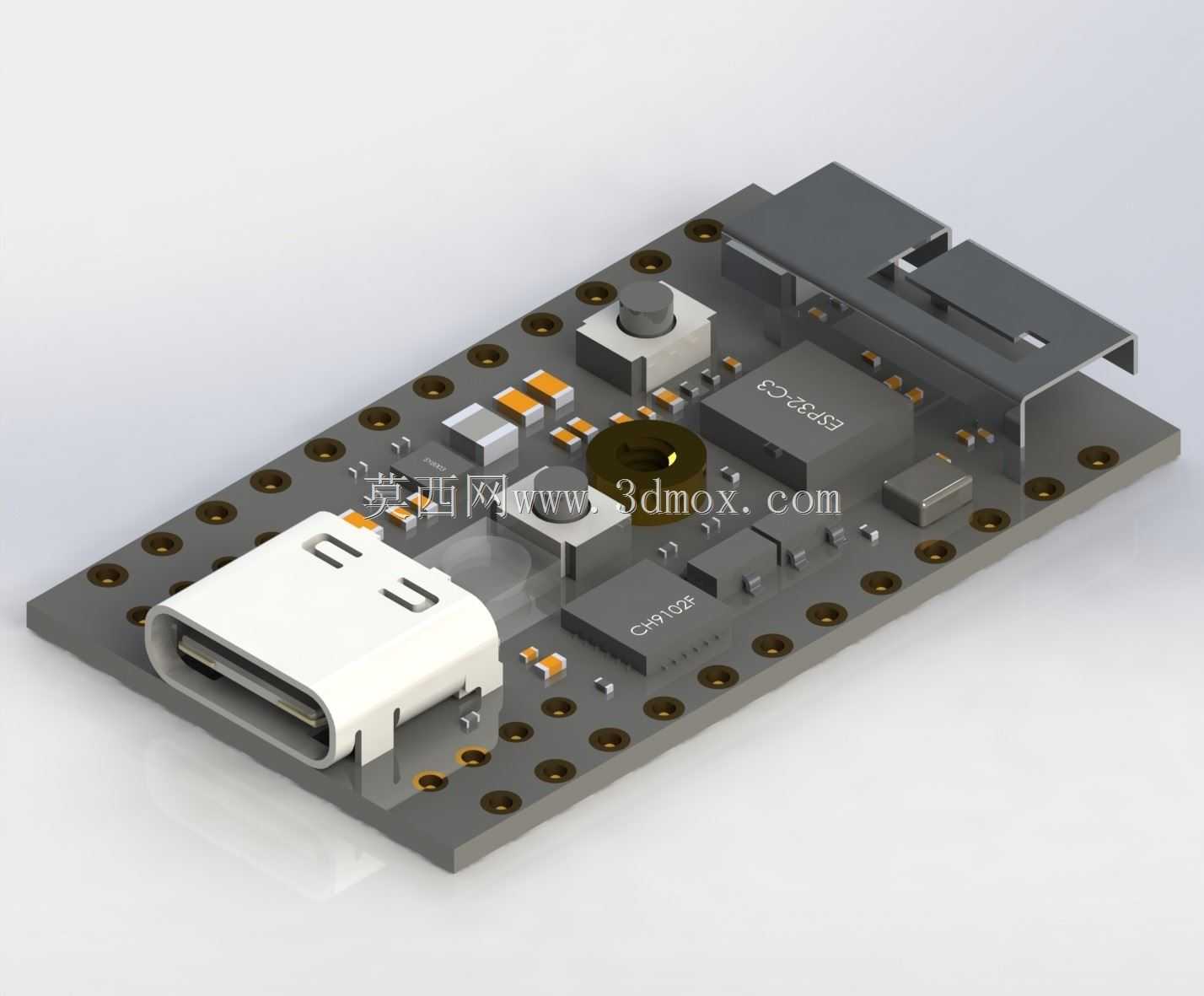

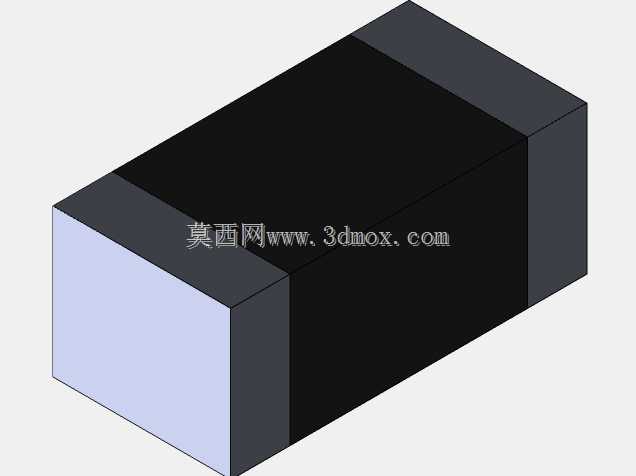

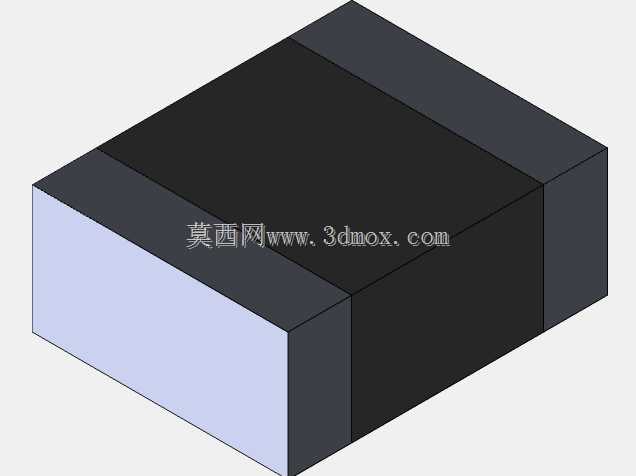

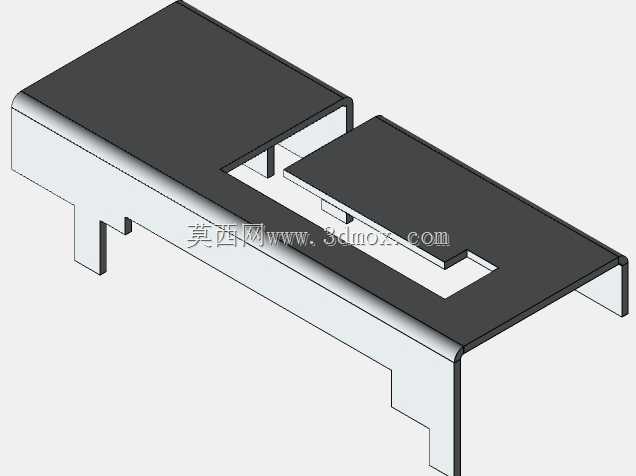

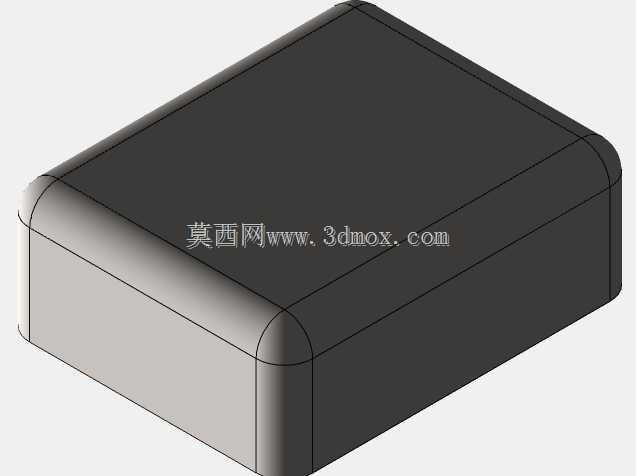

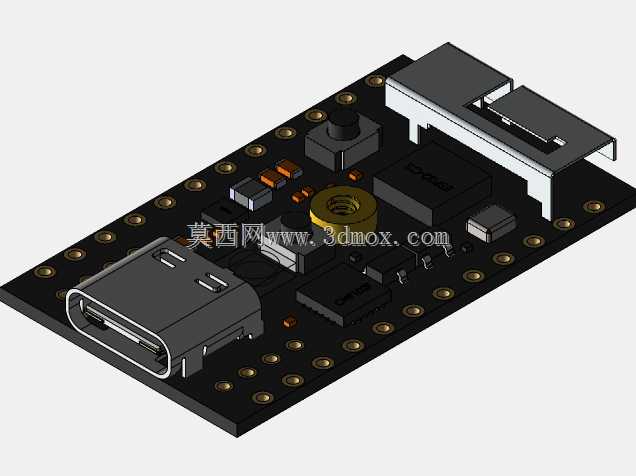

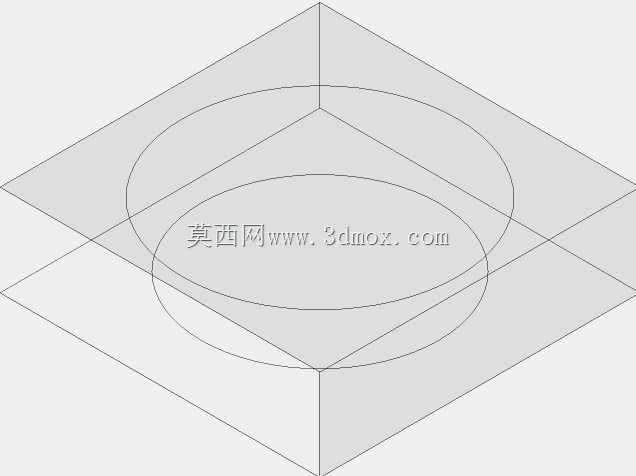

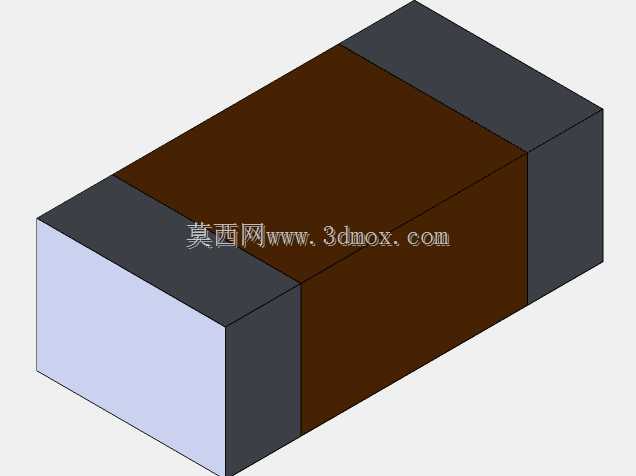

　　板载的状态指示灯位置要对应外壳的导光柱开孔，导光柱采用透光PC材质，不需要额外做扩散处理，保证设备运行状态能从外部直观观察。还要考虑接线的应力释放，外接供电和通讯线的接口位置，外壳要预留出线的缺口，同时在接口附近设计压线结构，避免外力拉扯线缆时直接作用在板载的焊盘上，导致焊盘脱落造成硬件损坏。在不同的应用场景下，结构设计的侧重点也有区别：用在家用电器内部时，外壳要做绝缘防护处理，避免和设备内部的其他强电部件接触造成短路；用在工业现场时，外壳可以根据需求做IP54以上的防尘防水设计，接口位置加装防水胶圈，适应车间多粉尘、偶尔有凝露的使用环境；用在DIY开发场景时，可以预留扩展模块的安装位，方便外接不同功能的传感器扩展板，不需要额外改动结构就能快速搭建功能原型。做三维建模的时候，要把所有板载元件的实际高度都还原到模型里，不能只画PCB板的轮廓，否则后期做结构干涉检查时会出现问题，比如板载的USB接口、排针、电容元件的高度都要准确建模，尤其是高度较高的电解电容，要重点标注避让区域，避免外壳装配时压到元件造成损坏。另外射频区域的净空要求也要在模型里做标注，提醒结构设计人员这个区域不能布置金属结构件，保证无线性能不受影响。
