Nema17步进电机配套卡扣式散热冷却风扇

　　在桌面级数控设备、小型自动化模组、3D打印传动单元这类搭载Nema17规格步进电机的场景里，电机长时间高负载运行带来的绕组温升问题，一直是影响输出扭矩稳定性、缩短绝缘件寿命的核心诱因。常规的轴流风扇安装往往需要额外打孔、加装转接支架，不仅挤占设备内部有限的装配空间，还会增加装配工序的复杂度，这款适配Nema17电机的冷却风扇，正是针对这类安装痛点做的定向结构优化。

　　从实际使用场景来看，这类散热组件主要适配42mm机座规格的步进电机，也就是行业内通用的Nema17安装标准，日常应用覆盖桌面CNC雕刻机的X/Y/Z轴传动电机、小型皮带输送线的驱动电机、3D打印机的挤出机与运动轴电机、桌面点胶设备的位移驱动电机等场景。这类场景里电机普遍存在持续往复运动、低速大扭矩输出的工况，绕组发热无法通过机座自然散热快速导出，很容易出现扭矩衰减、丢步甚至过热触发驱动保护的问题，加装风冷散热是成本最低、见效最直接的温控方案。

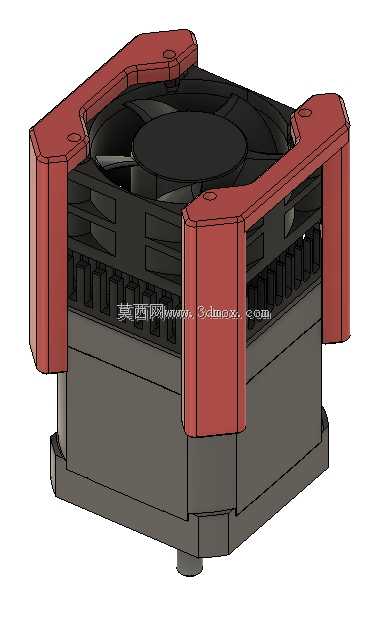

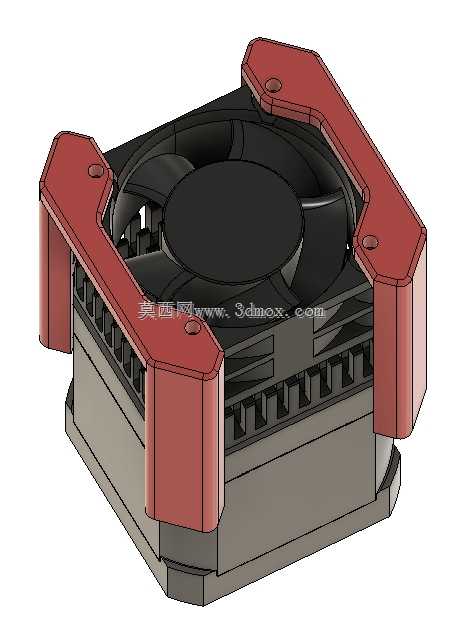

　　这款风扇的设计核心在于安装结构的适配性，没有采用传统的螺丝直连或者胶粘固定方案，而是做了四个对称分布的卡扣式支脚，支脚的内卡槽尺寸完全匹配Nema17电机的安装孔位间距，也就是行业通用的31mm安装孔距标准，安装时不需要在电机端盖上额外钻孔，也不需要额外准备紧固件，只需要将四个支脚的卡扣对准电机端盖的四个安装沉孔位置，均匀施加下压力就能完成固定，支脚的卡扣结构做了微小的导入倒角，卡入后能和电机端盖的安装面紧密贴合，不会因为设备运行的振动出现松脱移位。同时支脚的高度做了精准的尺寸控制，风扇主体和电机散热鳍片之间预留了3mm左右的导风间隙，既不会因为间隙过大导致气流散逸降低散热效率，也不会因为间隙过小出现风阻异常、风扇扇叶剐蹭的问题。

　　从功能结构来看，风扇主体采用标准的40mm规格轴流扇叶，扇叶做了七片式的倾角优化，在相同转速下能输出更集中的轴向气流，气流直接吹向电机端盖加装的铝制散热鳍片，鳍片采用平行直肋结构，肋片厚度1.2mm，肋片间距2.5mm，刚好匹配轴流风扇的气流穿透特性，能快速将电机绕组传导到端盖的热量通过对流带走。风扇的供电引线从侧边支脚的预留线槽引出，不会干扰扇叶的正常转动，也避免了设备运动过程中引线被其他运动部件剐蹭的风险。

　　从安装边界尺寸来看，整个散热组件装配完成后的总宽度为46mm，总高度（从电机安装接触面到风扇顶部）为28mm，完全适配绝大多数Nema17电机的安装空间，不会和电机周边的同步轮、皮带、安装支架产生运动干涉。支脚采用高强度工程塑料注塑成型，材料本身具备一定的韧性，卡扣部位反复拆装也不会出现断裂，同时塑料材料的导热系数低，不会将鳍片的热量反向传导到风扇的电机部位，能延长风扇自身的使用寿命。

　　在实际选型适配的时候，需要注意这款散热组件是专门针对标准Nema17电机设计，也就是机座截面尺寸42mm*42mm、安装孔距31mm的步进电机，如果是后出轴的双轴电机，需要确认电机后端盖的凸起结构不会和风扇中心部位产生干涉，常规单轴Nema17电机都可以直接免改装安装。相比传统的粘贴式散热片、螺丝固定风扇的方案，这种卡扣式结构的装配效率能提升60%以上，后期维护清理鳍片积灰的时候，只需要直接拔下风扇组件就可以操作，不需要拆卸电机的安装固定螺丝，也不会影响电机本身的安装精度。

　　气流组织方面，风扇采用吸风式还是吹风式可以根据实际安装场景调整，常规场景下采用吹风模式，也就是风扇出风面正对电机散热鳍片，能获得最高的散热效率，如果设备内部走线在电机上方，也可以反向安装采用吸风模式，只是散热效率会有10%左右的下降，完全能满足常规工况的散热需求。支脚的四个卡扣位置做了等角度对称设计，风扇可以根据引线出线方向做90度旋转调整，适配不同设备的走线方向，不会出现引线朝向不合理导致的布线杂乱问题。
